2马力卧式电动电机结构设计

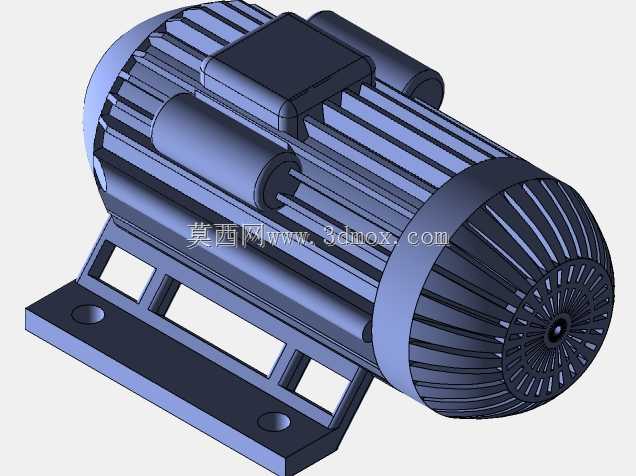

这款2马力规格的卧式电动动力单元，在常规工业传动场景里覆盖的适配范围很广，从中小型输送线的主动辊驱动、小型机床的进给动力配套，到农用小型加工设备、商用通风设备的动力源都能适配，日常选型中属于小功率段通用性极强的动力部件。整机采用底脚卧式安装结构，安装底座预留两个对称的螺栓固定孔，安装时可直接通过螺栓锁紧在设备安装基面，安装基面的平面度要求控制在0.1mm每百毫米范围内，能避免机座受力变形导致的转子同轴度偏差，运行时的异常振动也能得到有效控制。从结构设计逻辑来看，机壳采用轴向散热筋布局，散热筋沿机壳圆周方向均匀排布，筋条高度与厚度经过匹配，在2马力额定功率输出的工况下，自然散热即可满足绕组温升要求，无需额外加装强制风冷附件，能简化配套设备的结构设计。机座非输出端设置有独立的散热风罩，风罩采用镂空格栅结构，既可以防护内部散热风叶不被异物触碰，又能保证冷却风的顺畅流通，风叶与转子同轴装配，转子转动时直接带动风叶旋转，将机壳传导的热量及时带走。接线盒设置在机壳顶部居中位置，接线腔预留足够的线缆弯折空间，三相线缆接入时无需过度弯折即可完成端子压接，接线盒盖采用螺栓紧固，密封胶圈可阻挡常规工况下的粉尘与溅水侵入，适配多数车间的常规使用环境。输出端采用标准的轴伸配合尺寸，轴伸端加工有标准键槽，配套传动件时可通过平键传递扭矩，避免轴与传动轮之间出现打滑磨损。整机的轴向与径向尺寸经过优化，在保证内部绕组、铁芯有足够有效做功体积的前提下，尽可能压缩了整机的外轮廓尺寸，安装时不会占用过多的设备布置空间，对于安装空间局促的小型配套设备而言适配性更好。端盖与机壳采用止口定位配合，装配时可保证两端轴承室的同轴度，轴承选用适配该功率段的深沟球轴承，能同时承受径向载荷与少量轴向载荷，常规工况下的运行寿命可满足通用工业设备的使用要求。底座与机壳为一体化铸造成型，整体刚性充足，运行时不会因为底座形变导致定转子之间出现扫膛问题，日常维护时仅需定期检查接线端子紧固状态、轴承润滑状态即可，维护门槛较低，不需要复杂的专用工具即可完成常规保养作业。
