蛇形往复式电加热线圈结构设计

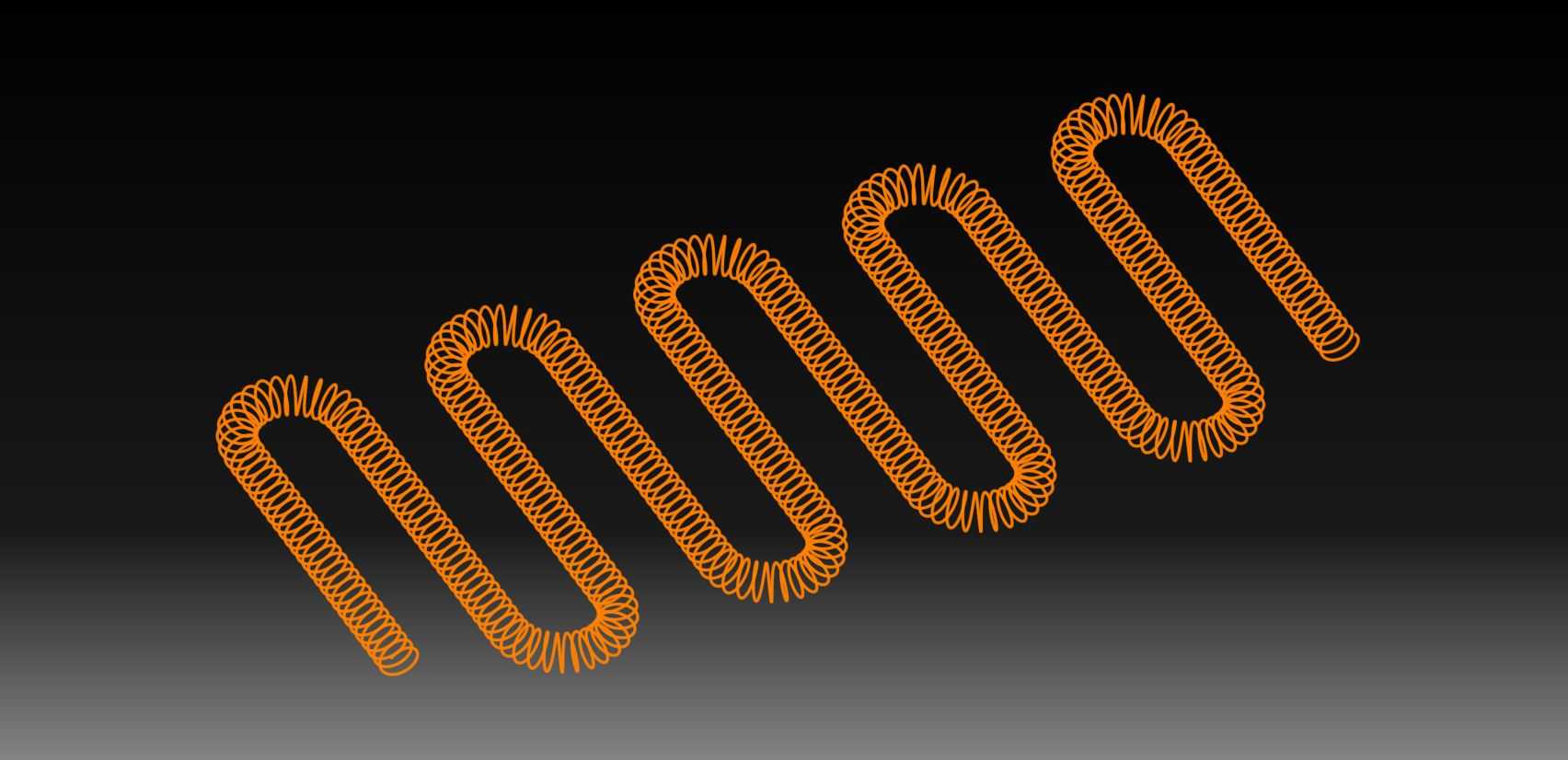

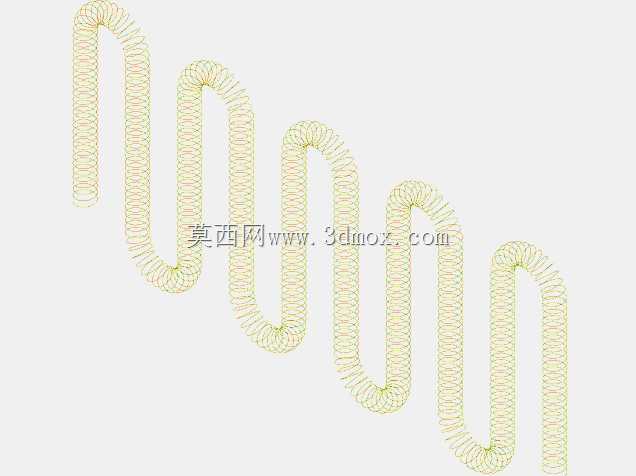

这类蛇形往复排布的加热线圈，多应用在工业烘道、物料表面加热工位、小型热处理设备的发热段，也可嵌入到热封工装、模具温控模块中，作为直接发热单元向工作面传递均匀热流。从结构设计逻辑来看，采用连续U型往复弯折的排布方式，首先是为了在有限的安装平面内最大化延展发热丝的有效长度，在相同供电参数下获得更均匀的面域热输出，避免单点热集中造成的局部过热、工件灼伤问题。线圈整体采用等间距绕制的线框结构，弯折处做了等曲率圆弧过渡，没有出现锐角折角，这一设计细节是为了避免发热丝在弯折处产生应力集中，防止长期冷热循环过程中出现丝材脆断、局部电阻异常升高的故障，同时圆弧过渡也能保证绕制过程中丝材表面的绝缘层不会被折损，降低匝间短路的风险。

从安装边界来看，该线圈整体为扁平状构型，厚度方向尺寸极小，可以贴合在平面工件或者工装的背面安装，不需要预留过大的纵深安装空间，适配多数紧凑结构的加热工位改造需求。相邻匝之间保持均匀的间隙，既可以保证发热过程中的热量自然散逸，避免匝间积热造成丝材过早老化，也能让热流在覆盖区域内形成连续均匀的温度场，不会出现条状的温度差。在实际选型适配时，需要注意线圈的排布总长度、往复弯折的次数要和待加热区域的尺寸匹配，安装时要在 coil 与安装基面之间铺垫耐高温绝缘隔热层，一方面减少热量向非加热面的传导损耗，提升热效率，另一方面也能避免带电部件与金属基座接触造成漏电隐患。

这类线框结构的加热线圈，相比螺旋绕制的柱状加热丝，更适配平面加热场景，不需要额外做导热面的结构适配，自身的扁平构型就可以直接贴合安装面，减少热传导路径上的热阻。设计过程中需要严格控制每一段直边段的长度一致性、弯折圆弧的半径一致性，保证每一段发热丝的电阻值偏差控制在合理范围内，避免某一段电阻过大造成局部温度过高，影响整体使用寿命。同时线框的整体刚性可以通过丝材直径的选型调整，在需要自支撑的安装场景下，可以选用稍大直径的发热丝直接成型，不需要额外做支撑骨架，减少结构件占用的空间，也避免支撑材料长期在高温下老化失效的问题。
