双排直插式PCB连接针座三维设计

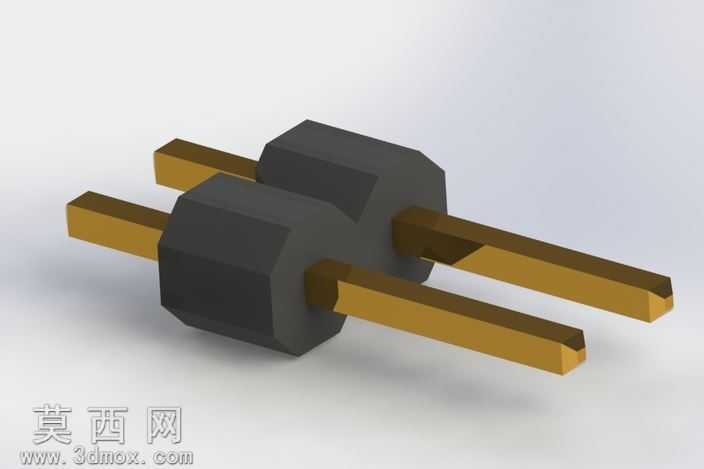

本作品为双排直插式PCB连接针座的三维建模设计，建模阶段以SolidWorks为核心工具，首先基于PCB板端连接的实际使用需求，确定针座的整体尺寸参数：塑壳采用双排错位排布的八角柱式结构，每排设置两根方形插针，插针伸出塑壳两端的长度分别适配板端焊接与对插连接的尺寸要求，建模过程中优先绘制插针的方形截面轮廓，通过拉伸命令生成插针主体，对插针端部做45度斜切倒角处理，既方便插接过程中的导向对位，也能去除锐边避免安装时划伤操作人员或PCB板。塑壳部分先绘制单针位的八角形截面，通过拉伸生成单针塑壳基体，再通过线性阵列命令完成双排双位的整体塑壳排布，对塑壳与插针的配合位置做精确的干涉检查，确保插针与塑壳的过盈配合尺寸符合实际生产的装配公差要求，避免出现装配间隙过大或插针无法压入塑壳的问题。材质与渲染阶段，插针部分赋予黄铜金属材质，调整材质的金属度、粗糙度参数，还原铜质插针略带哑光的金属质感，同时添加轻微的边缘倒角高光效果，模拟实际五金冲压插针的表面处理状态；塑壳部分赋予黑色耐高温工程塑料材质，调整材质的漫反射颜色与低粗糙度参数，还原黑色塑胶件略带磨砂的表面质感，渲染时采用柔和的工作室三点布光，主光源从斜上方45度照射，突出塑壳的棱角结构与插针的金属光泽，辅光源补亮暗部避免出现死黑区域，添加微弱的环境反射效果提升整体渲染的真实感。设计思路上，该针座主要用于PCB板间的电流与信号传输，建模时充分考虑PCB板的焊盘尺寸匹配，插针的截面尺寸与伸出PCB板的焊接端长度完全适配标准2.54mm间距排针的焊盘规格，可直接用于PCB Layout阶段的3D封装验证，帮助设计者在PCB设计阶段提前检查元件干涉、板间间距等问题，避免实际打样后出现装配干涉的问题；塑壳的八角形结构设计既可以增加塑壳的结构强度，避免压接插针时出现塑壳开裂的问题，也能在自动化插件装配时提供视觉对位参考，提升SMT或通孔插件的装配效率。整个模型的结构完全还原实际量产连接器的细节，插针与塑壳的配合位置、倒角尺寸、公差预留都符合连接器行业的生产标准，可用于产品结构验证、PCB设计辅助、教学演示等多个场景。
