十二英寸专业低音扬声器结构设计

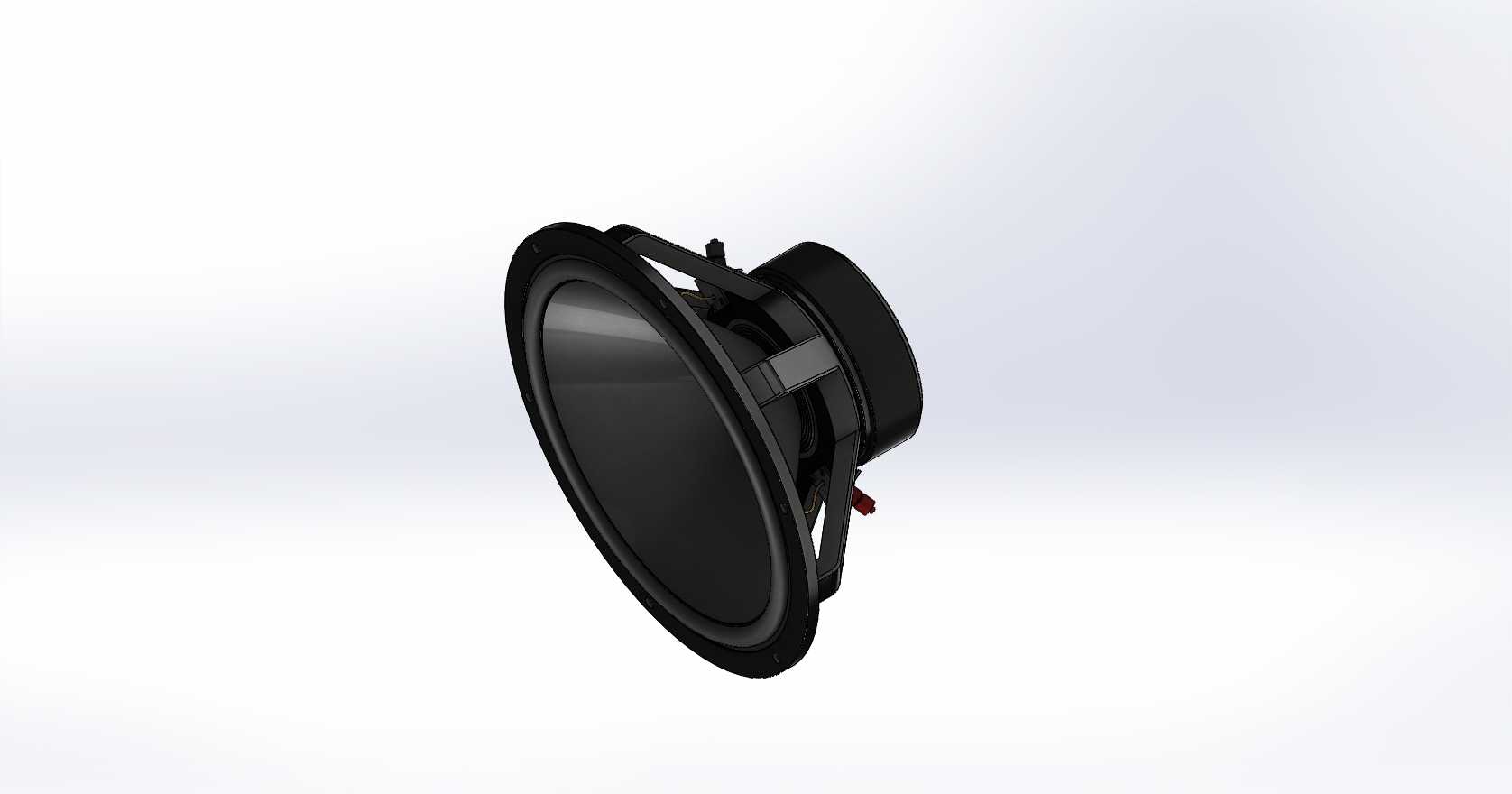

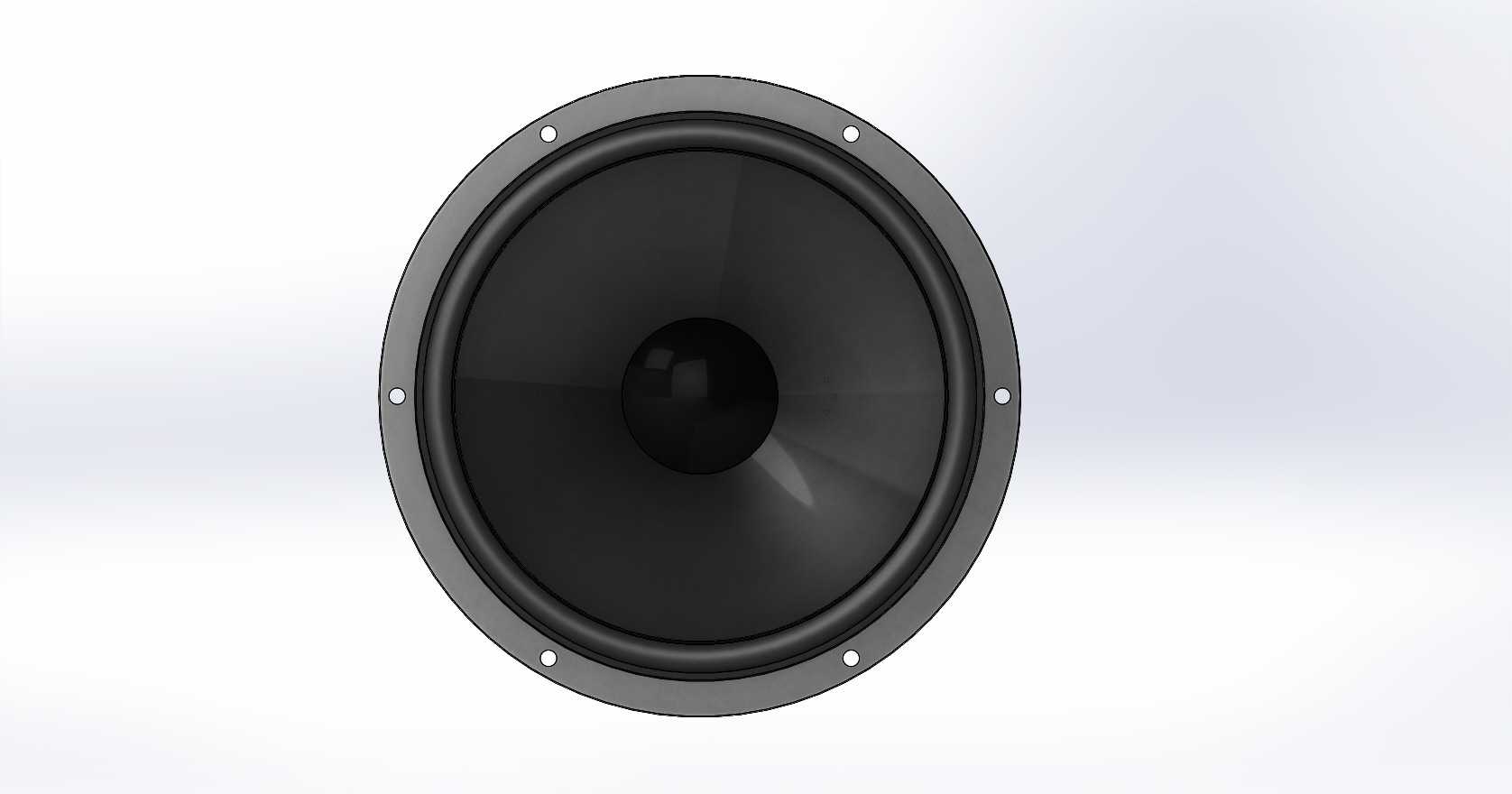

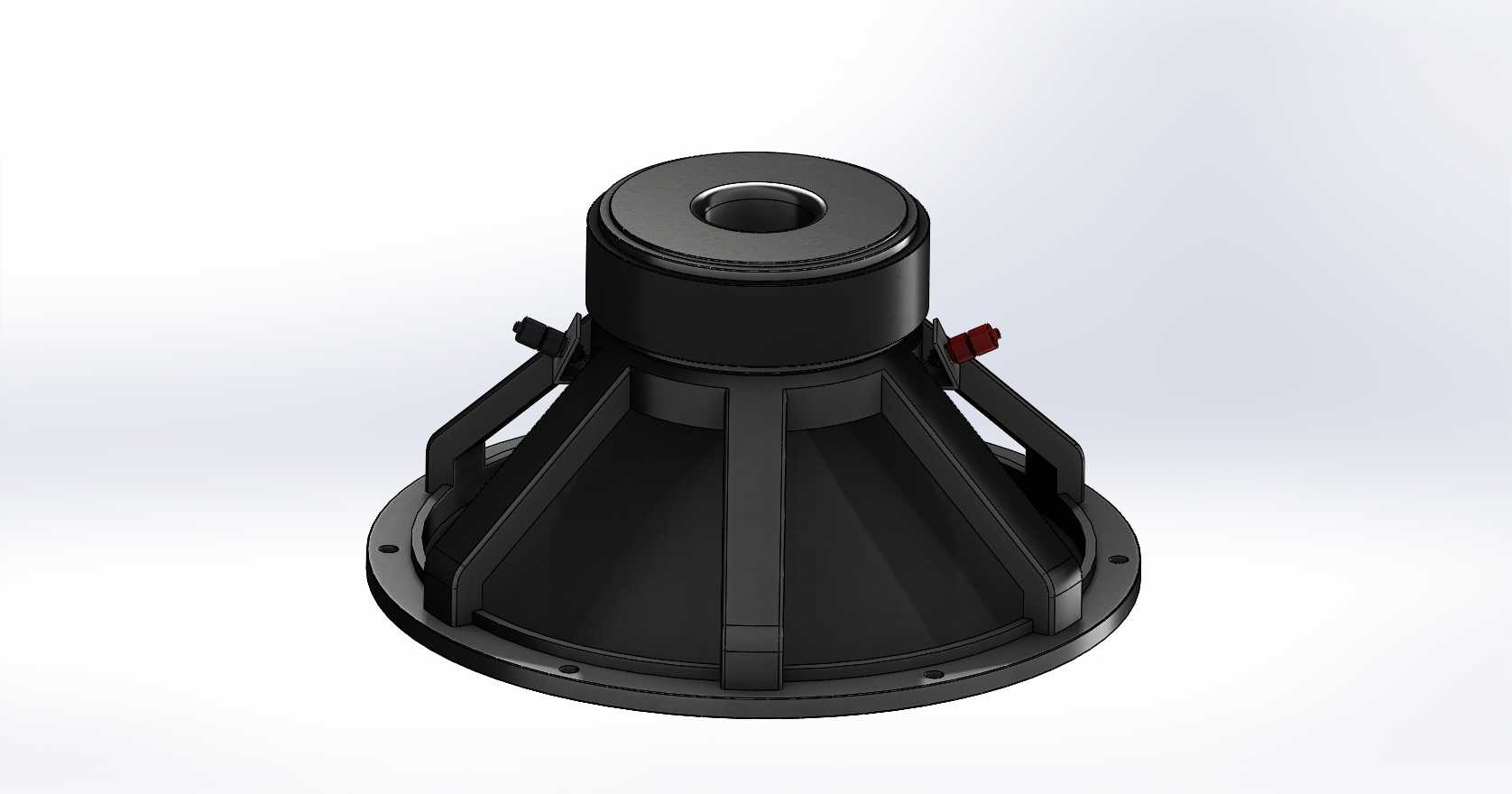

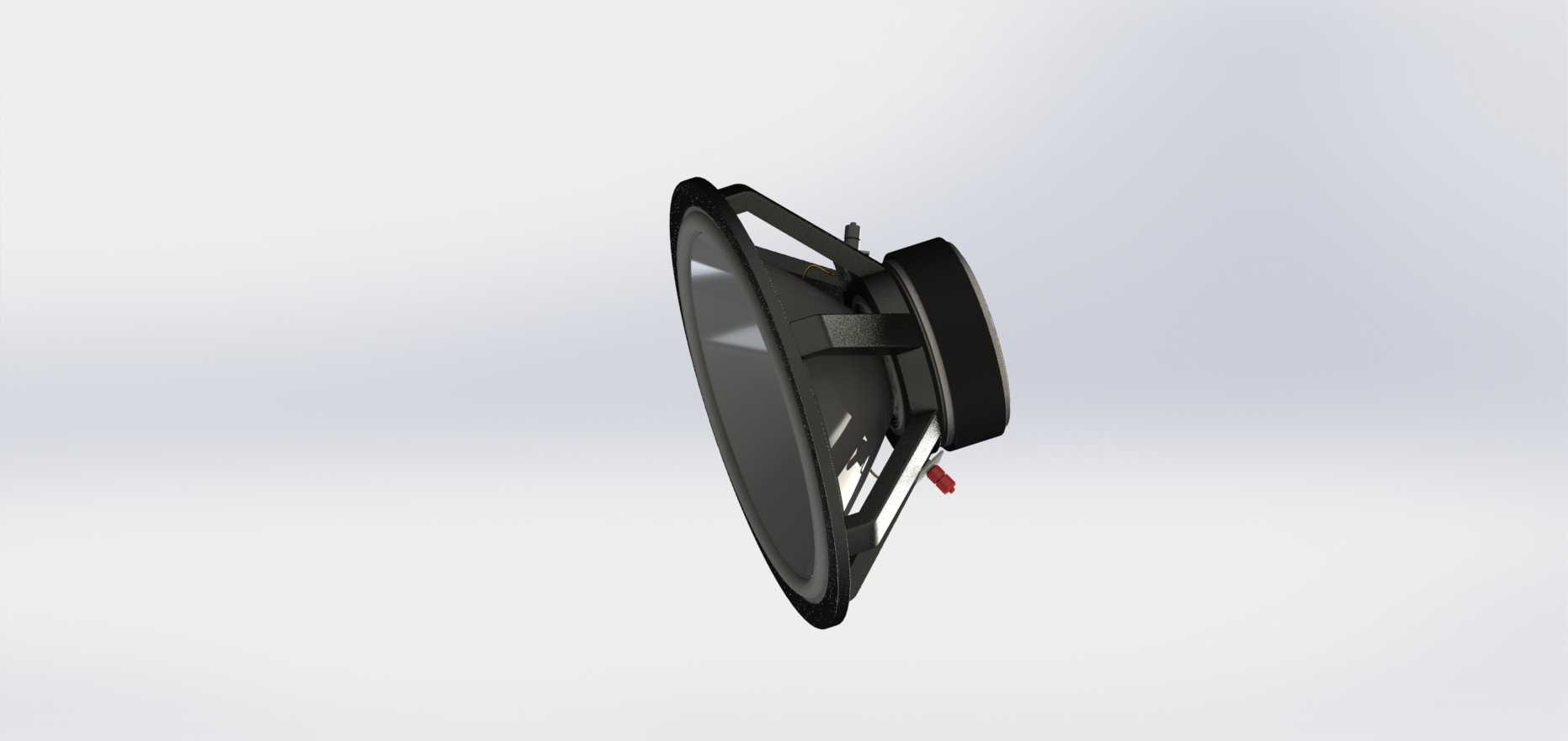

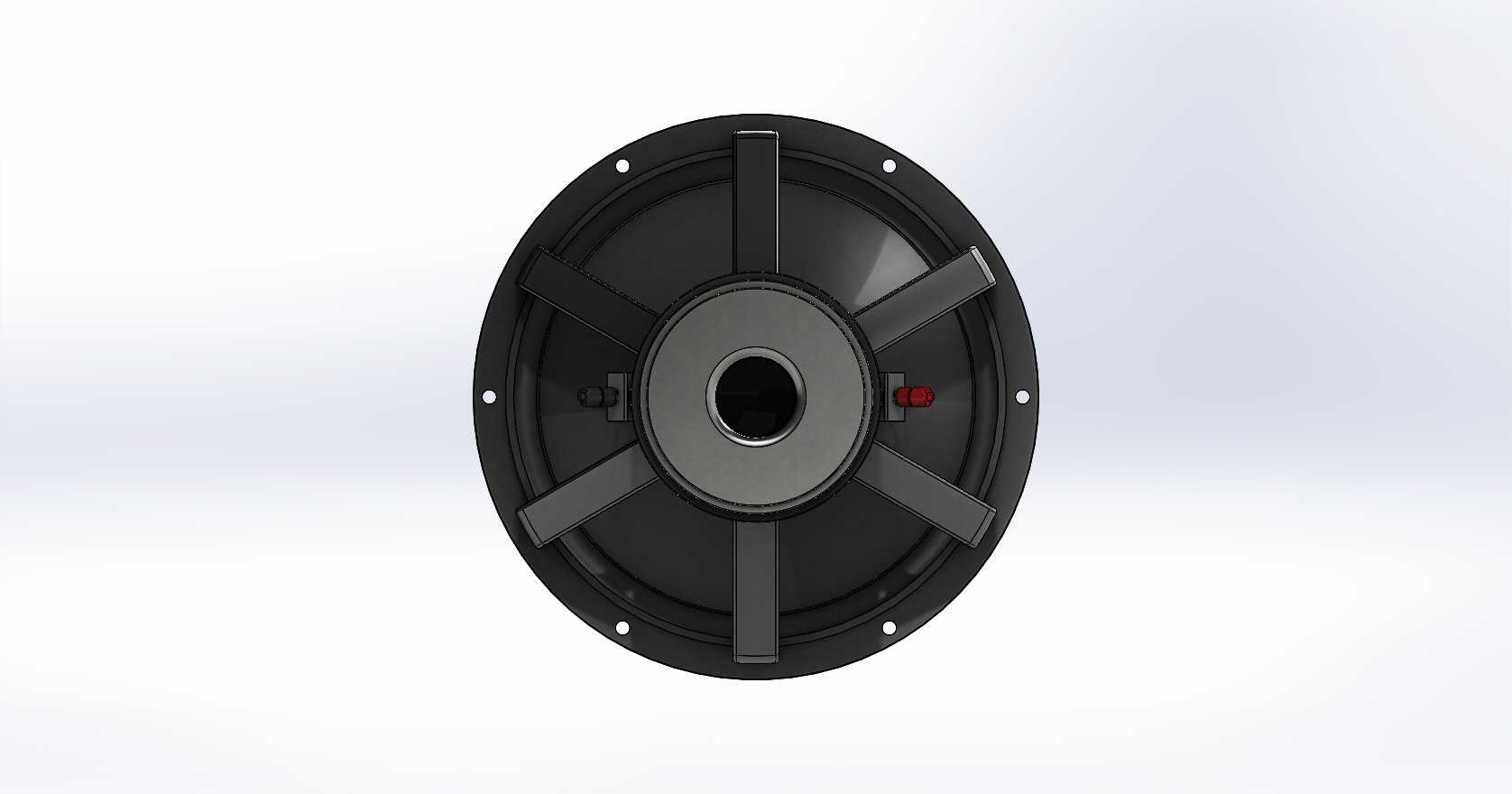

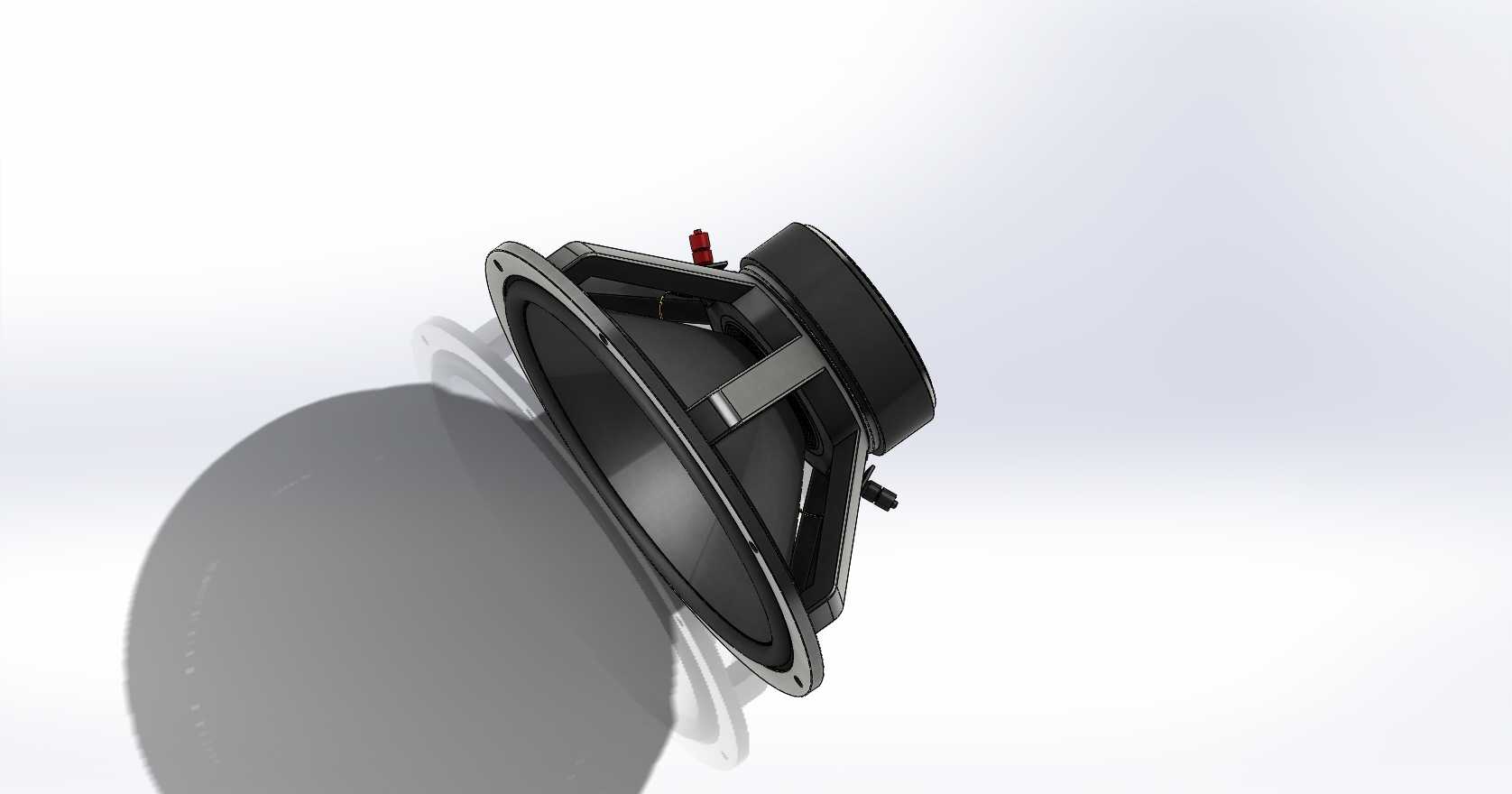

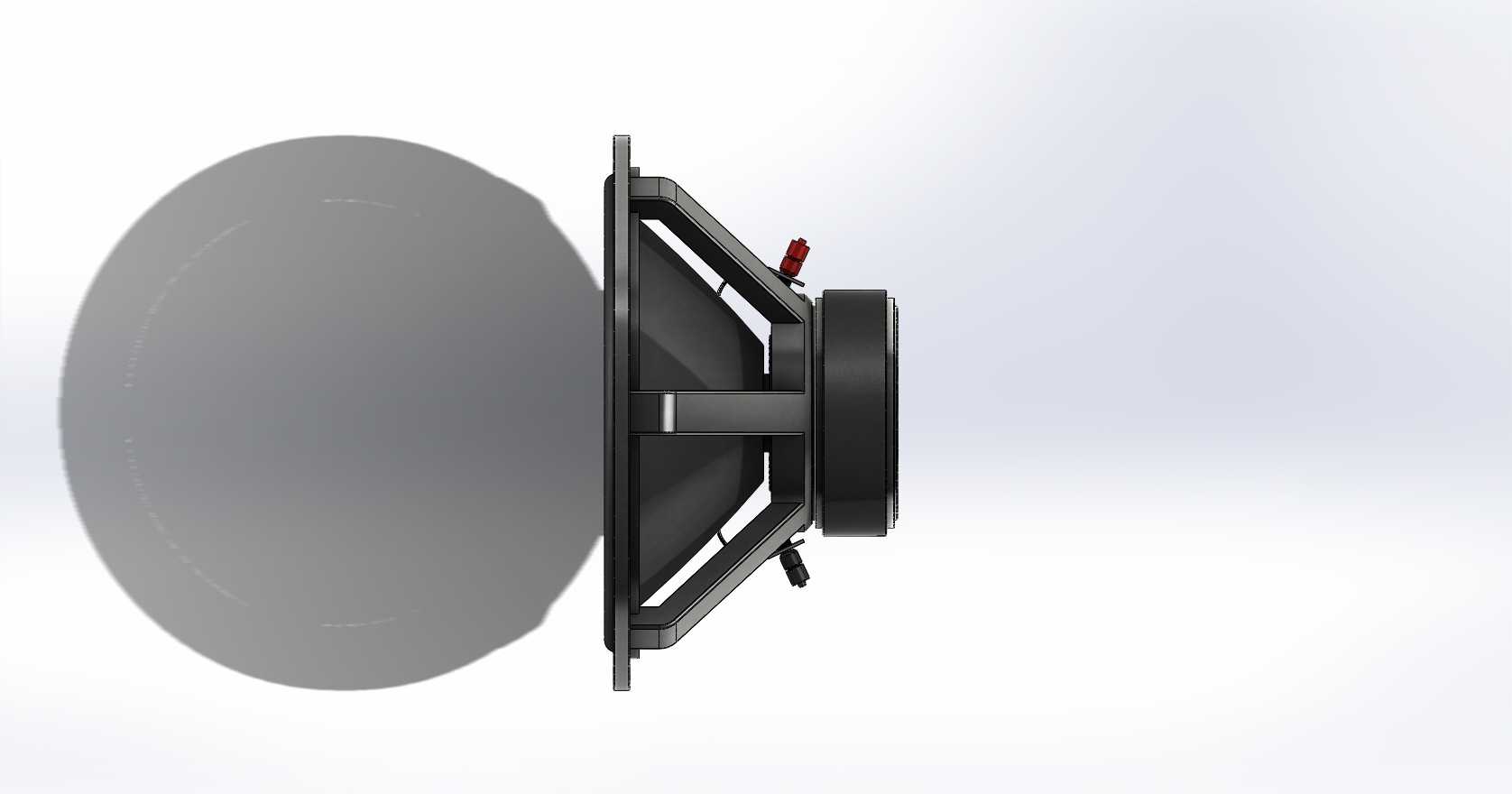

这款十二英寸低音单元的结构设计，首先围绕专业扩声场景的实际需求展开，常见于舞台返听系统、影院主声道低频模块、高端家用影音室主箱、户外流动演出扩声阵列的低频补充段，核心作用是重放20Hz-200Hz区间的低频声信号，弥补全频单元在低频段下潜不足、声压级不够的短板，为整套音响系统提供扎实的低频氛围感与冲击力。从结构设计思路来看，整体采用对称式磁路布局，后部的T铁与华司配合环形磁钢形成均匀的磁隙，让音圈在磁隙内做轴向活塞运动时不会出现偏心擦圈的问题，磁路外侧设计了多道径向散热筋，能在大功率持续工作时快速导出音圈产生的热量，避免音圈过热烧毁，提升单元的长期功率承载能力。振膜采用锥盆式结构，大弧度的防尘帽与锥盆一体粘接，既可以阻挡灰尘进入磁隙，也能优化振膜的分割振动特性，减少低频段的失真。折环采用高顺性的悬边设计，配合定心支片的线性恢复力，保证振膜在大行程往复运动时始终保持轴向位移，不会出现横向偏移，折环上的多道环形凸起可以提升顺性，让单元的低频下潜更深，同时抑制折环自身的谐振。单元的盆架采用高强度压铸结构，多道辐射状的加强筋从中心安装位延伸到外圈安装边，既提升了整体结构刚性，避免大音量工作时盆架产生谐振干扰音质，也预留了足够的镂空区域，让振膜背部的声波可以顺畅扩散，减少腔体内的驻波干扰。安装边界方面，外圈的安装法兰均匀分布了多个安装孔位，适配标准的十二英寸单元安装开孔尺寸，安装时需要注意预留足够的背部腔体深度，避免磁钢部分与箱体内部的加强筋、接线结构产生干涉，接线端子采用按压式接线柱，带红黑极性标识，方便现场快速接线，同时端子处做了防松设计，避免运输或震动过程中接线脱落。在实际选型应用中，这类大尺寸低音单元需要搭配对应的分频器与箱体结构，密闭箱设计时可以获得更干净利落的低频响应，倒相箱设计则能进一步提升低频下潜与声压输出，建模时完整还原了每个部件的装配关系，包括磁钢的粘接位、音圈的绕制宽度、定心支片的固定台阶、盆架的安装公差，可直接用于箱体适配设计、单元结构改进参考，也可用于音响系统的装配模拟，验证安装过程中是否存在结构干涉。
