单极通信输电杆塔结构设计

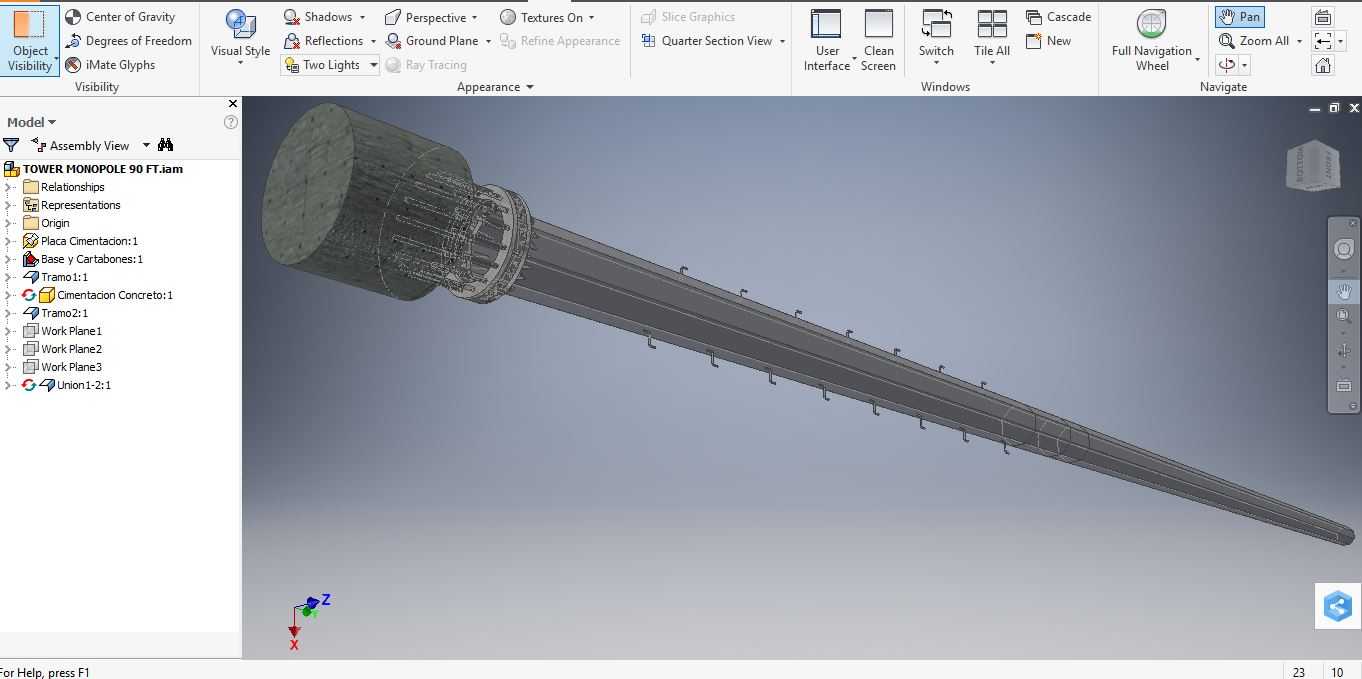

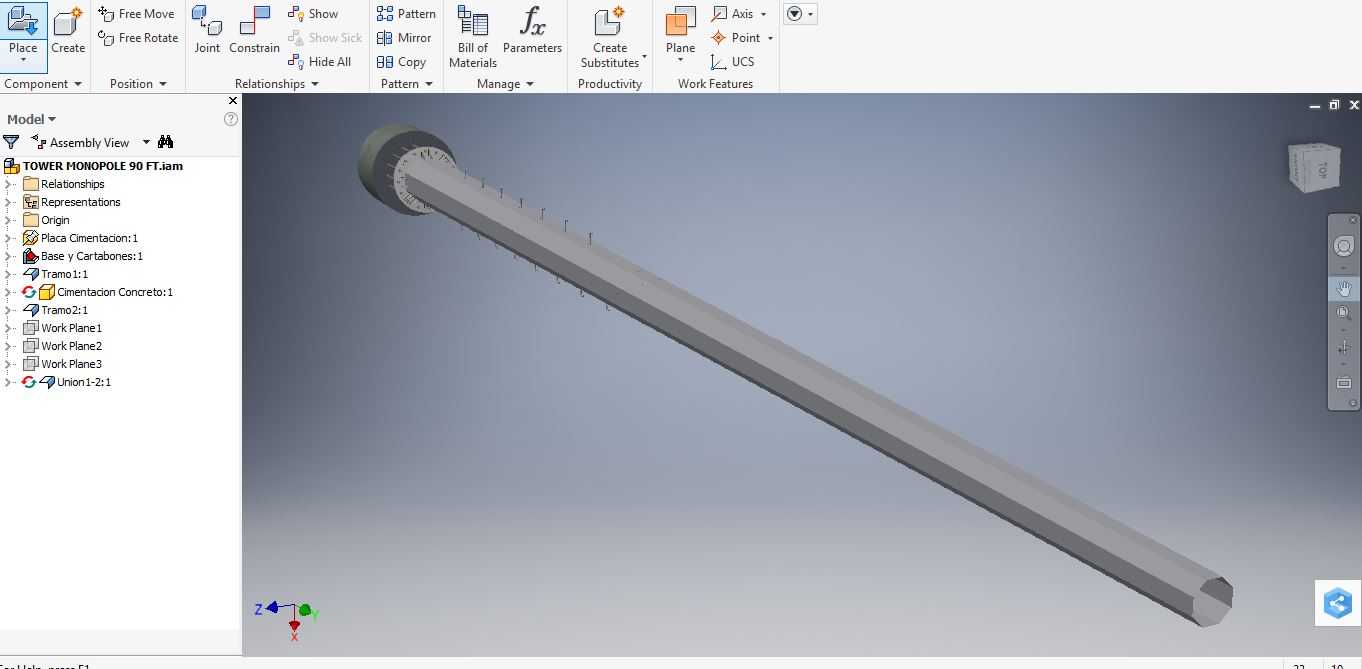

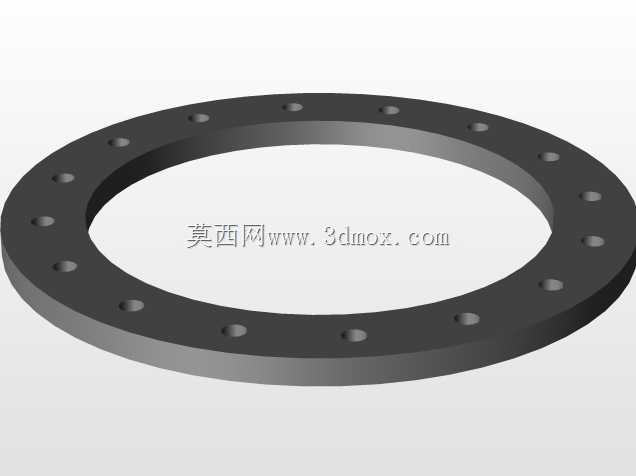

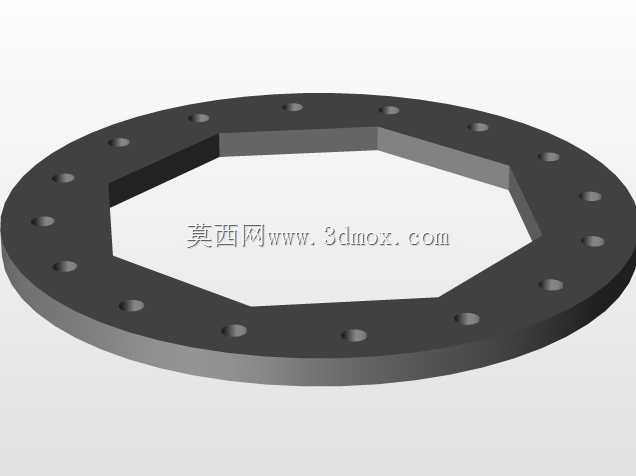

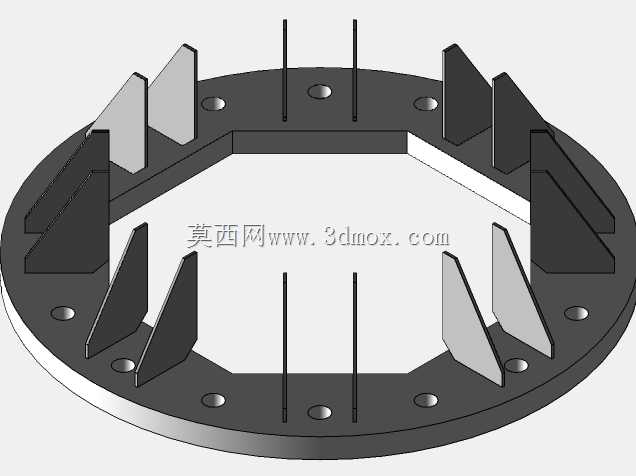

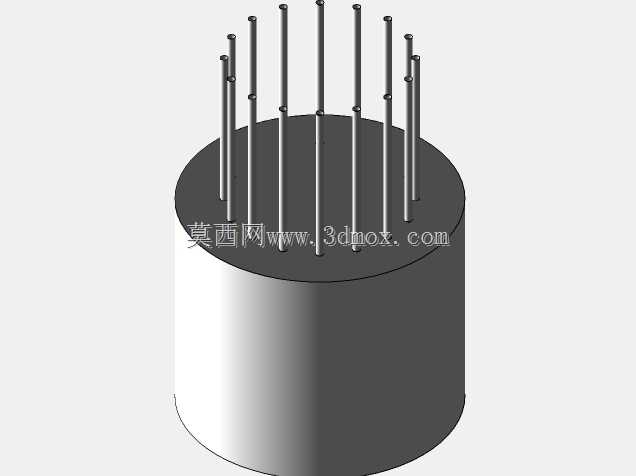

这类单极杆塔在城郊配网改造、县域通信基站补点场景中应用极广，相比传统桁架式杆塔，它占地面积小，对沿线农田、城镇道路的空间占用压缩效果明显，尤其适合用地紧张的建成区线路架设作业。从结构设计逻辑来看，整体采用变截面多边形棱管构型，杆身从底部到顶部平滑收窄，既可以顺着杆身长度方向优化弯矩承载分布，匹配不同高度位置的风载、线缆挂载载荷的受力梯度，也能减少加工环节的焊缝数量，降低现场拼装的对齐难度。杆身顶部预留的法兰连接结构，是用来挂载横担、绝缘子串以及通信天线抱箍的安装接口，法兰盘上的螺栓孔位做了等距圆周排布，兼容常规电力金具与通信挂载件的安装尺寸，不需要额外现场打孔改制，能大幅缩短现场施工的吊装就位时间。底部的安装端设计了加厚的连接法兰，和预制混凝土基础的预埋螺栓组匹配，安装时只需调整杆身垂直度后锁紧固定螺母即可，不需要现场焊接作业，适配不同地质条件下的预制基础安装边界。设计过程中优先考虑了杆身的风阻特性，多边形棱管的截面相比圆管，在强风环境下的涡激振动幅度更小，能减少长期风振带来的连接螺栓疲劳松动风险，杆身表面预留的走线卡扣安装位，可以顺着杆身内壁或外壁固定电力线缆与通信馈线，避免线缆外露受外力破坏，也能让整体外观更规整。这类单杆结构的横担挂载点位做了分层设计，不同电压等级的电力线缆、不同频段的通信天线可以按安全间距要求分层布置，避免强电对通信信号的电磁干扰，同时也给后期运维检修留出足够的操作空间。杆身的壁厚从底部到顶部按受力梯度递减，在保证整体结构强度、满足抗倾覆、抗弯折载荷要求的前提下，尽可能降低杆体自重，既减少生产环节的材料消耗，也能降低运输与吊装环节的设备载荷要求，不需要大吨位起重设备就能完成山区、狭窄街巷的安装作业。在建模过程中，杆身的棱边做了微小的圆角过渡处理，避免加工、运输、安装过程中尖锐棱边划伤作业人员，也能减少应力集中点，提升杆身的长期结构疲劳寿命，所有连接法兰的厚度、螺栓孔直径都匹配通用电力金具的标准尺寸，不需要定制特殊连接件，能有效降低项目的物料采购与施工成本。
