偏心轮传动构件结构设计

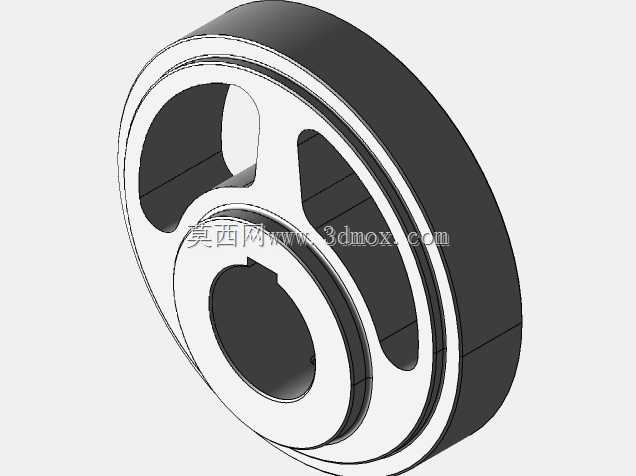

这类偏心轮构件常应用在需要实现往复直线运动、周期性行程进给的机械结构中，常见于压力加工设备、自动化送料机构、纺织机械的打纬单元、小型冲压工位的动力传递环节，核心作用是将主轴的连续旋转运动，通过自身偏心距的几何特性，转化为从动件的规律往复动作，相比曲柄滑块结构，这类盘式偏心轮在小行程、高频率往复工况下的运行稳定性更优，结构集成度更高，不需要额外设计分体式曲柄臂，能有效压缩传动单元的整体安装空间。从结构设计逻辑来看，该构件采用盘式一体化结构，中心设置带键槽的主轴安装孔，通过平键与动力输入轴实现周向固定，传递额定扭矩，避免运转过程中出现轴孔相对打滑的问题；轮体上开设的多组镂空减重槽，并非单纯为了减少材料用量，而是在保证轮体整体结构强度、满足偏心动平衡要求的前提下，降低轮体自身转动惯量，减少主轴高速运转时的惯性冲击，同时镂空结构也能为日常运维过程中的盘车操作、安装对位提供着力点。外圆工作区域设计为等宽圆柱面，作为与从动轴承、滑套接触的工作面，加工时需要保证较高的圆柱度与表面粗糙度，减少运转过程中的接触磨损，延长构件的服役周期。在安装边界方面，该偏心轮的轴向厚度、外圆直径、偏心距尺寸需要匹配对应传动工位的行程要求，安装时需要保证轮体端面与主轴轴线的垂直度，避免运转过程中出现端面跳动，导致从动件运行卡滞、行程精度超差；中心孔与主轴的配合公差通常选用过渡配合，既保证装配时的定位精度，也便于后期磨损后的拆换维护。轮体的偏心距直接决定从动件的往复行程长度，设计时需要结合从动件的负载特性、运行速度核算偏心部位的结构强度，避免应力集中部位在交变载荷下出现疲劳裂纹，镂空槽的边缘位置都做了圆弧过渡处理，就是为了分散应力集中点，提升构件的抗疲劳性能。这类偏心轮在实际装配时，通常会在外圆工作面配套安装滚动轴承，将偏心轮与从动件之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的阻力损耗，减少工作面的磨损速率，整体结构没有冗余的分体连接件，装配工序简单，运行过程中的故障点更少，适合在中低速、中等负载的周期性往复传动工位长期使用。
