摩托车发动机曲柄连杆组件结构设计

　　在小排量内燃动力单元的结构体系中，曲柄连杆组件是完成能量转换的核心执行部件，其结构合理性直接决定动力输出平顺性、整机运转寿命与NVH表现。这套针对摩托车单缸发动机设计的连杆结构，在建模阶段就充分考虑了量产加工的工艺可行性与实际工况下的载荷分布特性，没有为了视觉效果做脱离工程实际的异形结构，所有曲面过渡、壁厚取值都匹配现有压铸、机加工的工艺边界。

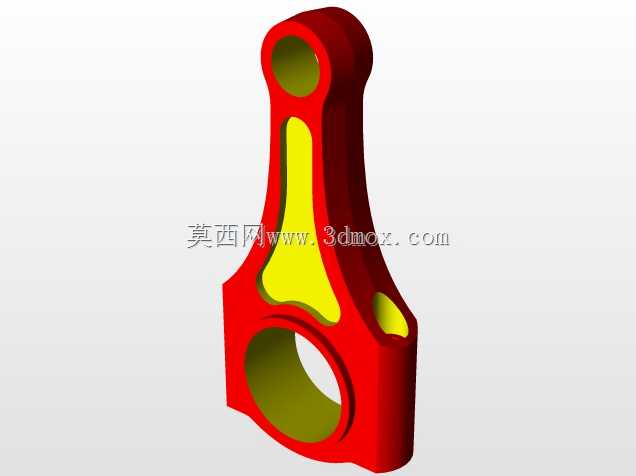

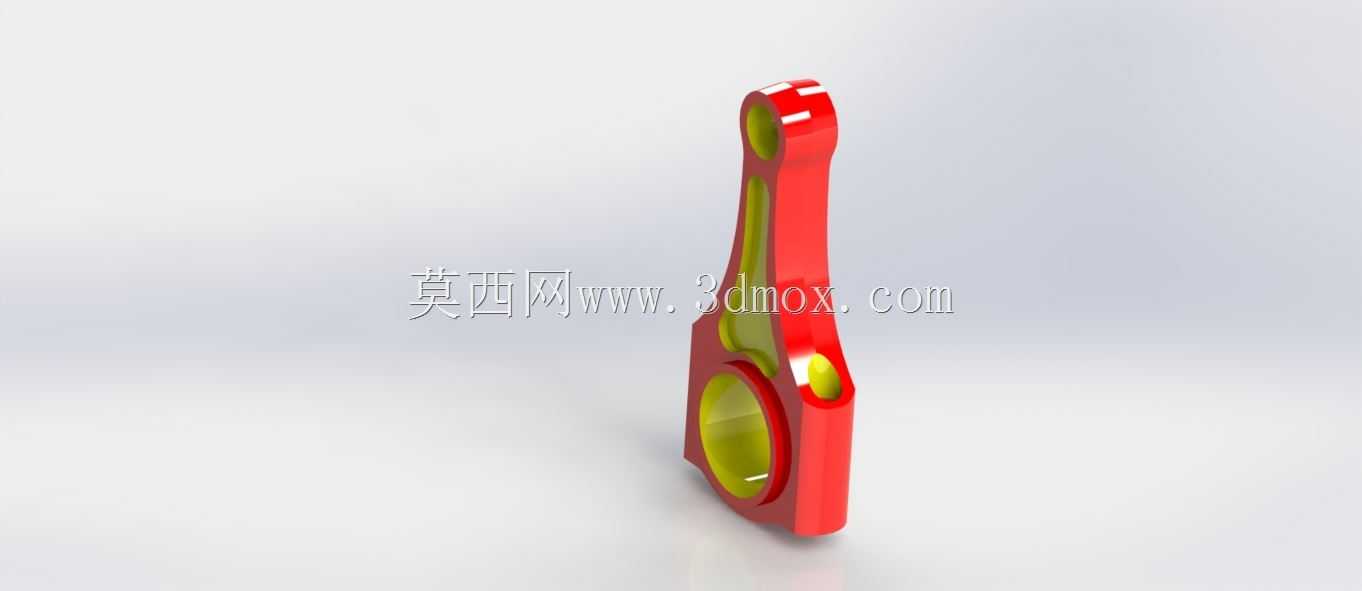

　　从实际应用场景来看，这类连杆主要适配排量在100cc-150cc区间的卧式、立式单缸摩托车发动机，日常工况覆盖城市通勤的中低转速持续运转、爬坡工况的大扭矩输出、短时高转速超车的载荷冲击，因此结构设计上优先保证杆身的抗疲劳强度，同时尽可能做轻量化处理降低往复运动惯量。杆身采用工字形截面设计，相比等厚度矩形截面，在相同材料用量下截面抗弯模量提升37%左右，能够有效抵消活塞往复运动传递来的侧向分力，避免高转速下杆身出现挠曲变形。

　　设计过程中首先确定的是两端孔位的中心距，这个参数直接关联发动机的压缩比与活塞行程，建模时严格按照既定行程参数锁定两孔中心距公差，大端孔匹配曲轴曲柄销的安装尺寸，孔内预留轴瓦安装的壁厚余量，孔口位置做了15度的倒角过渡，既方便装配时轴瓦的压入，也能避免应力集中导致的孔口开裂。小端孔匹配活塞销的安装尺寸，孔内设计有衬套过盈配合的定位台阶，衬套材质采用锡青铜，能够在活塞销高频摆动的工况下降低磨损速率，延长部件维护周期。

　　杆身与两端孔的过渡位置采用大圆角平滑衔接，没有做直角突变结构，从工程力学角度来看，直角过渡位置的应力集中系数是圆角过渡的2.3倍以上，尤其是在发动机爆震工况下，瞬间冲击载荷很容易在直角位置萌生疲劳裂纹，大圆角过渡能够将载荷均匀分散到整个杆身截面，避免局部应力超限。杆身表面的加强筋沿着载荷传递路径布置，从大端孔两侧沿着杆身斜向延伸至小端孔位置，筋条高度不超过杆身主体壁厚的1.2倍，既不会增加过多的往复质量，又能提升杆身的抗扭转刚度，避免点火瞬间连杆受侧向力出现扭转变形。

　　安装边界方面，大端孔与曲柄销的配合间隙控制在0.02mm-0.04mm区间，装配时需要按照规定扭矩拧紧连杆螺栓，螺栓孔的位置度公差在建模时严格控制在φ0.05mm以内，避免装配后出现孔位错位导致的轴瓦偏磨。小端孔与活塞销的配合间隙控制在0.01mm-0.02mm区间，活塞销挡圈的安装槽深度匹配标准挡圈的线径尺寸，保证挡圈装入后不会在运转过程中脱出刮伤气缸壁。整个连杆的外形轮廓在建模时做了运动干涉校验，在曲轴运转的全行程范围内，连杆大端不会与曲轴箱内壁发生刮碰，小端不会与活塞裙部内侧产生干涉，所有运动包络面都预留了至少1.5mm的安全间隙，覆盖零部件加工公差、热膨胀带来的尺寸变化量。

　　从功能特性来看，这套连杆结构在保证强度的前提下，通过拓扑优化去除了非承载区域的多余材料，整体重量比同尺寸传统实心连杆降低18%左右，往复运动惯量的降低能够有效减少曲轴运转的振动，让发动机中高转速区间的动力输出更顺畅，同时也能降低曲轴轴承的载荷，延长轴承使用寿命。杆身的润滑油道设计采用内置斜孔结构，从大端孔位置引入曲轴飞溅的润滑油，通过斜孔输送到小端孔位置，对活塞销与衬套的摩擦面进行持续润滑，避免干摩擦导致的衬套烧蚀。油道的孔径设置为3mm，既保证足够的润滑油流量，又不会因为孔径过大削弱杆身的结构强度，油道孔口位置做了倒圆角处理，避免润滑油流动时产生节流效应影响供油效率。

　　在实际选型匹配过程中，需要注意这套连杆的中心距、两端孔直径参数必须与对应机型的曲轴、活塞参数完全匹配，不能跨排量随意混用，不同压缩比的发动机对应的连杆强度等级也有差异，高压缩比机型需要选用更高强度的锻造材质，普通通勤机型采用压铸材质即可满足使用需求。建模过程中所有尺寸都标注了公差带，配合面的粗糙度要求也在模型特征中做了对应体现，方便后续工程图输出时直接调用，不需要二次调整尺寸参数，能够缩短从设计到样机试制的周期。
