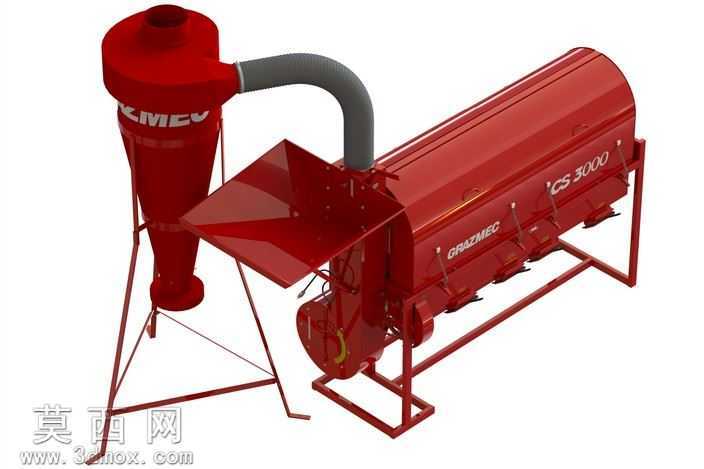

CS3000型种子清选分级农业机械设备

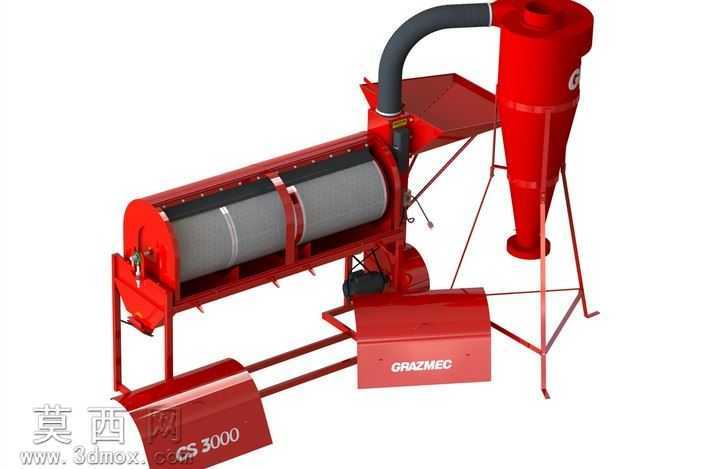

本模型为CS3000型种子清选分级设备，采用三维建模软件完成全参数化结构搭建，完整还原设备的功能布局与机械细节。建模过程中首先梳理设备核心功能模块，将整体拆分为滚筒筛分单元、旋风集料单元、机架支撑单元、进料出料单元、动力传动单元五大模块，分别进行独立建模后完成整体装配，确保各部件的装配公差符合实际机械设计要求，转动部件与固定部件之间预留合理的运动间隙，还原真实设备的运行逻辑。材质渲染阶段针对不同部件的物理属性进行材质匹配：设备主体外壳采用亮红色金属烤漆材质，调整材质的粗糙度与反光度参数，还原农机设备漆面的哑光金属质感；筛分滚筒部分采用冲孔金属网材质，精准还原网孔的排布规律与通透质感，模拟金属筛网的磨砂金属特性；旋风分离器采用薄钢板焊接结构的材质表现，还原锥桶结构的焊接接缝细节与漆面质感；黑色输送管道采用橡胶软管材质，调整材质的弯曲形变参数与表面哑光质感，还原软管的柔性特征；机架支撑结构采用方管焊接的金属材质，做轻微的旧化处理，还原农机设备的使用质感；设备上的品牌标识采用丝印贴花材质，精准还原标识的位置与色彩表现。结构设计上，设备采用卧式滚筒筛分作为核心清选结构，滚筒内置不同孔径的筛网段，可实现种子按粒径大小的分级筛选，配合内置的导流板结构，引导物料在滚筒内匀速向前输送，同时完成杂质与合格种子的分离；侧置的旋风分离器通过负压风路与滚筒腔体连接，利用离心沉降原理将轻杂、瘪粒种子从物料流中分离排出，实现风选与筛分的结合，提升种子清选的净度；机架采用方管焊接的三角支撑结构，为旋风分离器提供稳定的独立支撑，避免设备运行过程中产生晃动；进料斗设置在滚筒侧上方，采用倾斜导料结构保证物料均匀进入筛分腔体，下方设置多个出料口，分别对应不同等级的成品种子与杂质的排出通道；动力单元布置在设备下方，通过带传动结构为滚筒提供稳定的转动动力，传动部位设置安全护罩，符合农机设备的安全设计要求。建模过程中对设备的细节结构进行了完整还原，包括滚筒端盖的固定螺栓、旋风分离器的检修口、机架的调节脚杯、护罩的散热格栅等细节，所有部件的比例严格参考真实设备的尺寸参数进行缩放，保证模型的尺寸精度与结构合理性，可用于农业机械的结构展示、原理教学以及产品宣传渲染使用。
