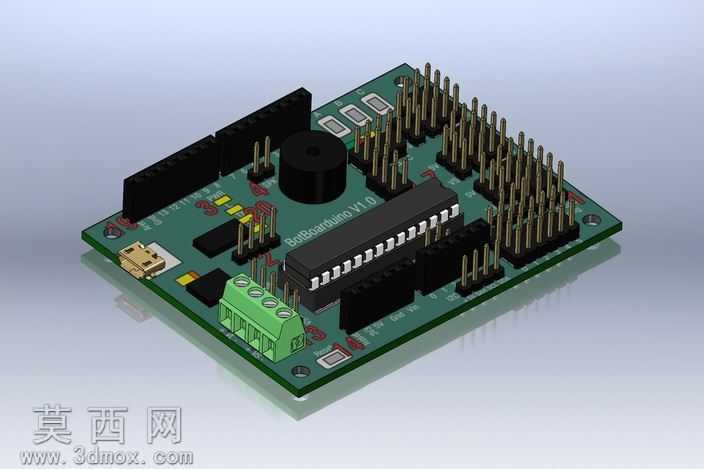

Arduino机器人控制电路板三维结构设计

本作品为基于Arduino架构的机器人专用控制电路板三维模型，建模过程严格遵循真实开源硬件的尺寸规范与布局逻辑，在三维建模软件中完成全参数化结构搭建，还原了实体控制板的全部细节特征。建模阶段首先依据PCB板的实际外轮廓绘制基础草图，精准定位板身的安装孔位、边缘切角与接口避让区域，通过拉伸命令生成厚度为1.6mm的标准PCB基板，基板表面覆铜走线区域通过纹理贴图与凹凸材质模拟真实电路板的阻焊层与丝印效果，丝印文字清晰标注了各接口定义与板卡版本信息。板上元器件的建模遵循实物比例逐一搭建：主控芯片采用双列直插封装结构，精准还原引脚间距与塑封本体的倒角细节，引脚部分赋予金属锡色材质，模拟真实焊接后的金属光泽；排针排母组件按照标准2.54mm间距进行阵列排布，区分长针排针与带塑座排母的结构差异，塑座部分采用黑色哑光塑料材质，插针部分做金属抛光质感处理；板载的绿色接线端子还原了压线螺丝孔位与接线开口结构，端子外壳采用亮面绿色工程塑料材质，与黑色排座形成明确视觉区分；蜂鸣器、USB接口、复位按键、电容电阻等贴片与直插元器件均按照实际封装尺寸建模，电容的铝壳质感、电阻的色环标识、按键的橡胶触感都通过材质参数调整实现拟真效果。渲染阶段采用工作室柔光环境，通过多角度打光突出板卡的立体层次，基板的哑光绿、元器件的黑塑质感、金属引脚的反光特性都在渲染输出中得到准确呈现，阴影效果自然柔和，清晰展现各元器件的排布位置与高度差。设计思路上围绕机器人控制的实际需求布局接口，将动力接线端子、信号排针、通讯接口做分区排布，避免接线干扰，同时预留了扩展模块的安装位置，还原了BotBoarduino作为机器人专用控制板的结构优势，整体模型装配关系准确，无结构干涉问题，可用于机器人结构装配验证、教学演示与开源硬件方案展示。
