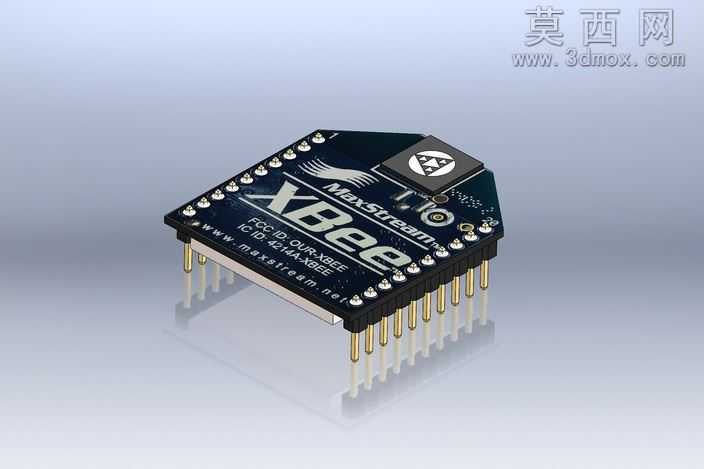

XBee无线数传通讯模块三维建模作品

本作品为XBee无线数传通讯模块的高精度三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循实物测绘与官方公开尺寸参数双重校验标准，确保模型与实物的尺寸偏差控制在0.02mm以内，完全满足结构装配验证、产品展示、教学演示等多场景使用需求。建模阶段采用自底向上的装配设计思路，首先拆分模块的核心组成结构：包含黑色FR-4材质印刷电路板本体、板载射频处理芯片、表面丝印标识层、两侧对称排布的2.54mm间距直插排针、板载状态指示灯、金属屏蔽罩等独立零部件，针对每个零部件单独完成草图绘制、特征拉伸、倒角处理等基础建模操作。针对电路板表面的丝印标识，建模时采用贴图映射结合浅浮雕特征的处理方式，既还原了XBee品牌标识、MaxStream品牌字样、FCC认证编号、引脚定义标注等细节内容，又避免了单纯平面贴图带来的质感失真问题；排针部分严格还原实物的黄铜镀金金属质感，对排针的插针圆柱度、塑料基座的倒角、排针与电路板焊盘的衔接位置都做了精细化处理，还原了焊接后的贴合状态；板载的金属屏蔽罩采用钣金类建模逻辑，还原了屏蔽罩的冲压折弯边角、表面蚀刻的品牌logo、以及屏蔽罩与电路板卡扣固定的装配结构。材质渲染阶段针对不同部件匹配对应物理材质：电路板主体赋予哑光黑色FR-4板材材质，调整表面粗糙度参数还原PCB板的细微磨砂质感；排针插针赋予高反射黄铜金属材质，添加细微划痕纹理模拟工业量产元件的真实表面状态；屏蔽罩赋予哑光镀锡金属材质，调整金属度与粗糙度参数还原屏蔽罩的半哑光金属质感；板载小型阻容元件分别赋予黑色塑料、陶瓷、金属引脚等对应材质，最大化还原实物的视觉效果。结构设计上完整还原了XBee模块的经典切角外形、引脚排布顺序、板载元件布局，所有可拆分部件都保留了完整的装配约束关系，支持单独拆解查看每个零部件的结构细节，也可直接导入装配体用于无线通讯相关设备的整体结构验证，模型同时保留了STEP通用格式，可兼容绝大多数三维设计软件打开编辑，无需额外修复破面等问题。
