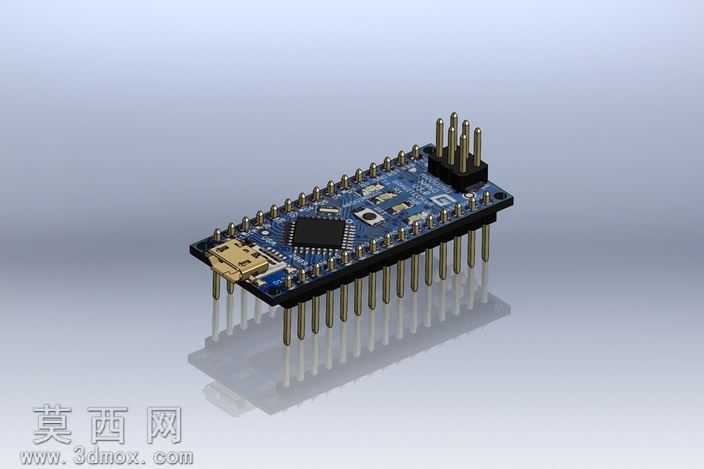

Arduino纳米微控制器电路板三维建模作品

本作品为Arduino纳米微控制器电路板的精细化三维建模成果，建模过程中严格参照实物的尺寸比例与结构细节，在三维建模软件中首先完成PCB基板的基础轮廓搭建，精准还原基板的长宽尺寸、边角弧度以及板身的厚度参数，确保基板整体形态与实物完全一致。随后针对板载各类元件进行逐一建模，首先处理核心主控芯片，还原芯片的方形塑封外壳、表面丝印标识区域以及底部引脚的排布规律，引脚的间距、长度、直径参数均按照实际封装规格进行设定，保证引脚与基板焊盘的位置完全匹配。针对板载的USB接口，还原金属外壳的卡扣结构、内部触片的分层形态以及接口与基板的焊接固定结构，金属部分的材质做了哑光镀镍的质感调整，还原真实接口的金属色泽与轻微磨砂质感。对于板身两侧的排针，逐一还原每一根插针的圆柱形态、顶部的锥度设计以及排针塑料底座的卡位结构，插针的金属部分做了亮面镀金的材质处理，呈现出排针特有的金属光泽，塑料底座则采用深色哑光塑胶材质，还原普通接插件的塑胶质感。建模过程中还细致还原了板载的贴片电容、电阻、晶振、复位按键、LED指示灯等小型元件，每个元件的位置、尺寸、形态都与实物一一对应，甚至还原了PCB板表面的丝印线路、标识字符的布局，通过纹理映射的方式将丝印内容贴合在基板表面，还原真实电路板的印刷细节。渲染阶段采用柔和的影棚布光方案，主光源从侧上方照射，勾勒出元件的立体轮廓，辅助光源补充暗部细节，避免出现死黑区域，同时添加了柔和的地面反射效果，呈现出电路板放置在光滑平面上的倒影质感，提升整体渲染的真实感。材质调整阶段针对不同元件做了区分处理，PCB基板采用深绿色哑光阻焊层材质，表面带有轻微的磨砂颗粒感，金属元件根据镀层不同分别调整反光度与粗糙度，塑胶元件则根据用途调整哑光或半光的质感表现，整体模型结构完整，细节丰富，可用于电子教学演示、产品结构展示、3D打印参考等多种场景，完整还原了Arduino纳米开发板的全部结构特征与外观细节。
