80毫米规格电脑CPU轴流散热风扇结构

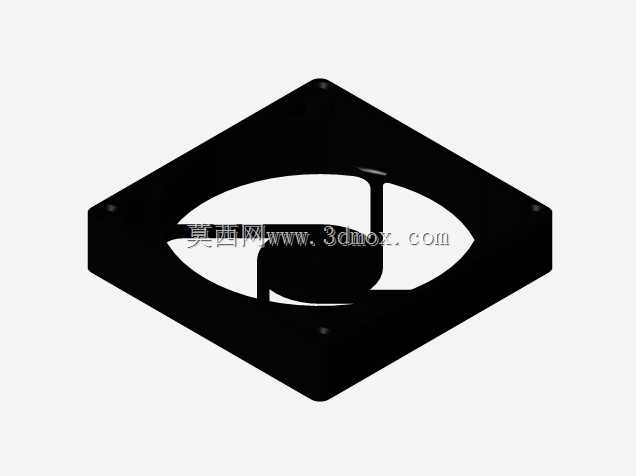

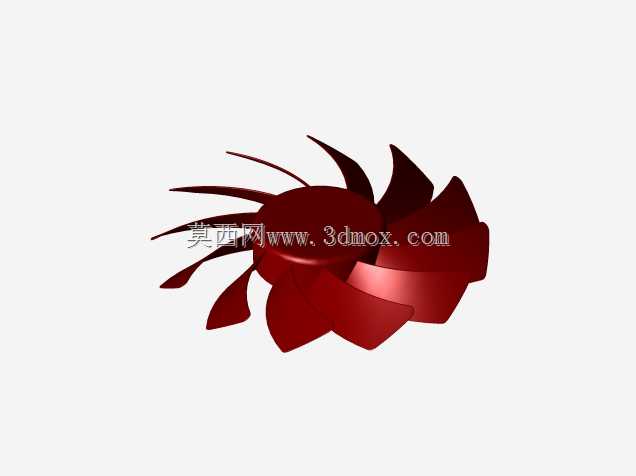

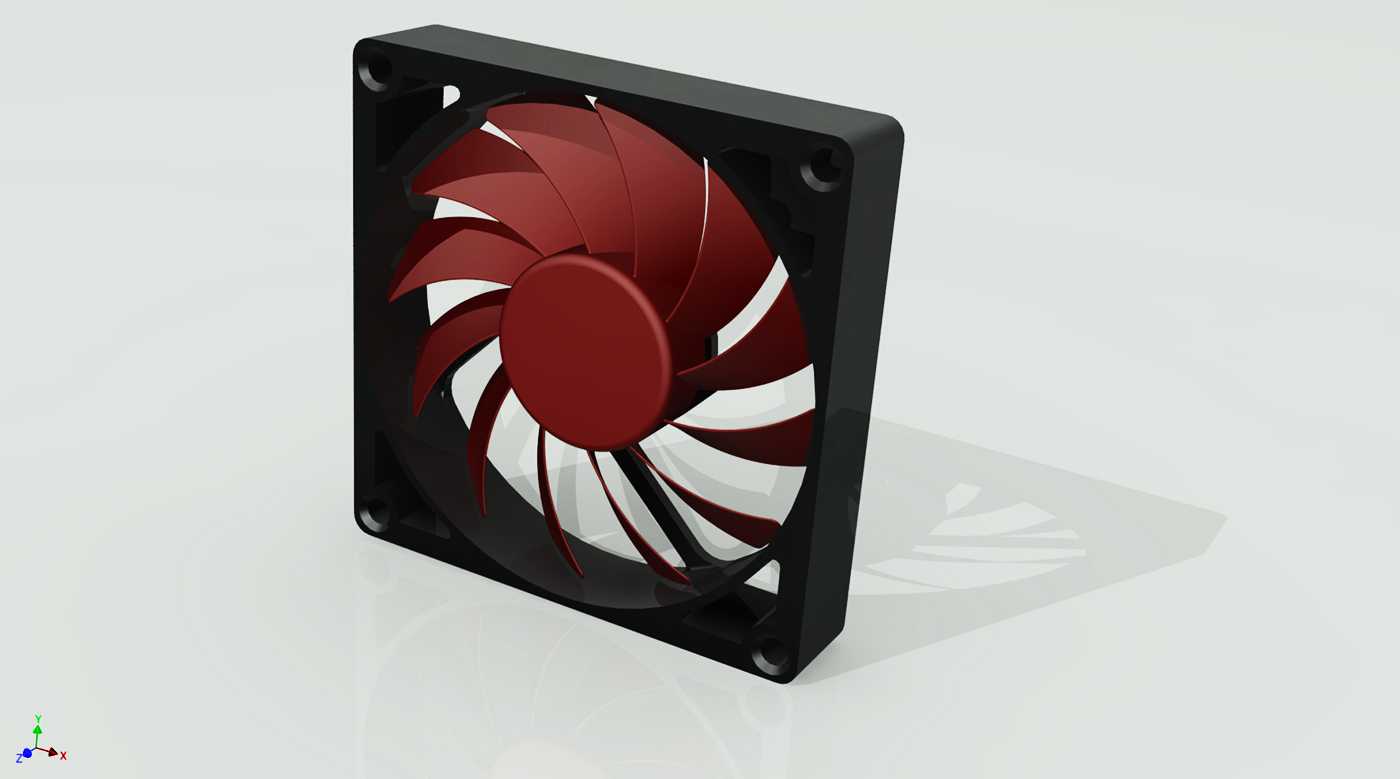

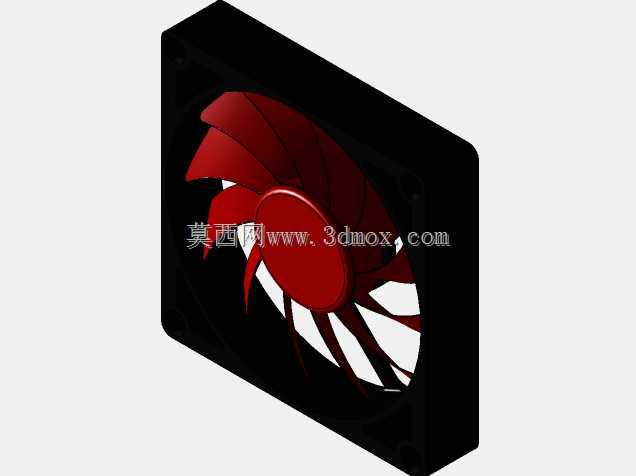

日常做PC硬件散热结构选型、小型工控设备风冷方案设计时，80mm规格的轴流风扇是绕不开的通用组件，这次建模的这款方形框体轴流风扇，就是针对桌面级CPU散热、紧凑型ITX机箱排风、小型嵌入式工控设备主动散热场景做的结构还原。先从安装边界说起，这款风扇外框为标准正方形，安装孔位遵循80mm风扇的通用孔距规范，整体厚度16mm，属于薄型80风扇范畴，不会占用过多机箱内部纵向空间，不管是下压式CPU散热器的风扇替换，还是机箱后置排风位加装，甚至是小型NAS设备、迷你主机的侧壁散热改装，都能适配对应的安装空间，不会和内存马甲、主板散热装甲、显卡挡板产生结构干涉。设计上外框采用直角方形切角处理，四个角预留的安装沉孔可以兼容自攻螺丝、橡胶减震钉两种常见固定方式，框体边缘做了微小的倒角处理，避免安装时割手，也能减少框体和安装面之间的硬接触共振。扇叶部分采用七叶后掠式曲面设计，这种叶型不是随便做的曲面，是兼顾风压与噪音平衡的选型：后掠的叶型在相同转速下能切割气流更平顺，减少叶尖涡流产生的风噪，七叶的布局相比传统五叶扇，能在更低转速下输出同等风量，适合对运行噪音有要求的桌面使用场景，扇叶中心的轮毂做了圆弧过渡，既可以包裹内部的电机转子结构，也能引导中心区域的气流向四周叶道扩散，减少中心区域的气流紊流。实际使用中，这类80mm薄扇的应用场景比常规25mm厚的80扇更广，比如很多下压式CPU散热器受限于高度限制，只能搭配15-20mm厚度的风扇，这款16mm的厚度刚好卡在这类安装的尺寸阈值内，同时框体的进风侧做了微凸的导流边，能让进风气流更顺畅地进入叶道，减少进风侧的风阻损失。建模时特意还原了扇叶和框体之间的微小间隙，这个间隙控制是风扇设计的细节点：间隙过大会产生叶尖漏风，降低风压输出效率，间隙过小则容易因为扇叶动平衡偏差、长期使用后的轴承磨损产生扇叶擦框的异响，常规这类小尺寸风扇的叶尖间隙控制在0.8-1.2mm区间，建模时也遵循了这个工程实际的参数范围。另外外框的出线位设置在框体侧边的凹槽内，不会因为线材突出影响风扇的平面安装，不管是贴在散热器鳍片上，还是固定在机箱通风孔位，都能保证安装面贴合平整，不会出现因为线材挤压导致的风扇倾斜、运行震动的问题。这类风扇的核心作用是通过主动旋转带动空气流动，把CPU散热鳍片上蓄积的热量快速带走，或是把机箱内部的热空气排出到外部，维持硬件工作在合理的温度区间，相比大尺寸120mm风扇，80mm规格的风扇虽然同转速下风量更小，但转速区间更高，风压表现更适合吹透密集的CPU散热鳍片，在小空间内的风冷散热场景里有不可替代的适配性。
