集成行星齿轮减速结构的电机三维设计

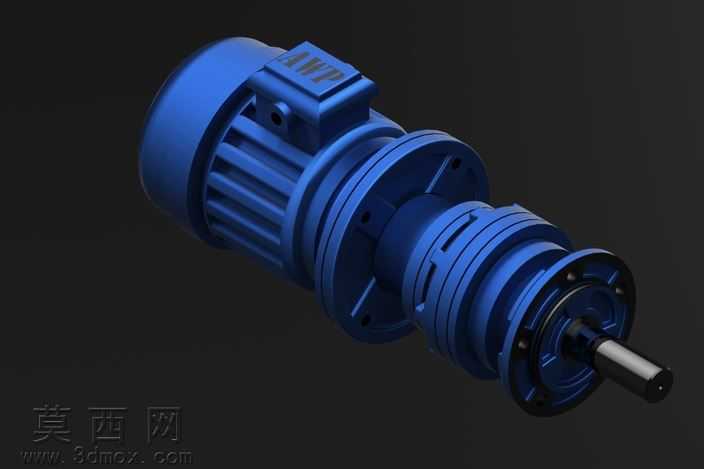

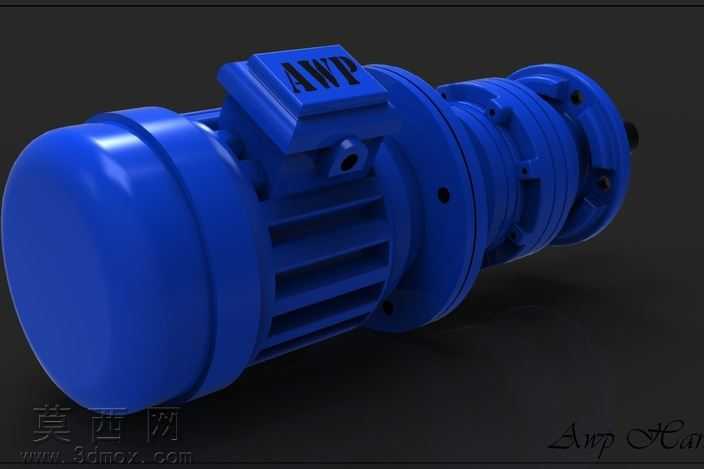

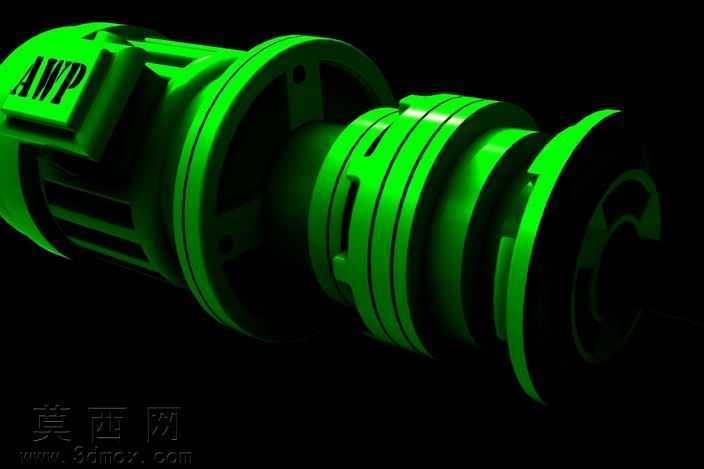

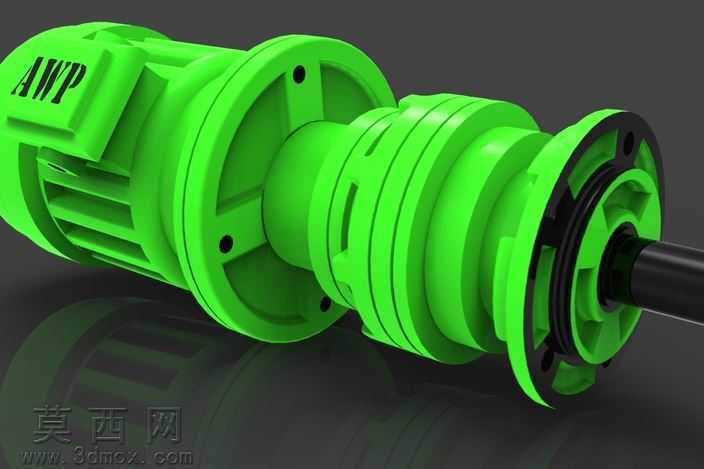

本作品为集成行星齿轮减速结构的电机三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械传动设计规范，对电机本体与行星减速模块的装配公差进行了精准约束，确保各零部件之间不存在干涉问题，可直接用于后续的工程图导出、运动仿真验证以及3D打印样件制作。在模型构建阶段，首先完成电机主体外壳的建模，对外壳表面的散热筋结构、安装定位法兰、接线盒凸台等细节特征进行了逐一还原，保证外壳结构既符合实际电机的生产工艺要求，也能清晰展现产品的外观辨识度。随后针对核心的行星齿轮减速模块进行精细化建模，对内齿圈、行星轮、太阳轮、行星架等核心传动零件的齿形参数进行了标准化设定，齿廓曲线采用渐开线公式精准生成，确保齿轮啮合的传动比符合设计预期，同时对行星轮的销轴安装位、行星架的动力输出轴结构、减速模块与电机端盖的连接定位结构都做了完整的特征还原，没有省略任何关键装配细节。材质与渲染环节，针对不同零部件赋予了差异化的材质属性：电机外壳与减速壳体采用哑光金属漆材质，调整了金属粗糙度与环境反射参数，还原工业铸件的厚重质感；齿轮传动部件赋予高硬度合金钢材质，通过调整高光与反射强度，展现机加工零件的精密金属光泽；输出轴等受力部件做了表面氧化处理的材质效果，区分不同功能零件的视觉差异。渲染阶段采用暗调背景配合定向打光，突出模型的结构轮廓与零件层次，通过绿色自发光材质的视觉处理，强化产品的科技感与结构辨识度，让观看者可以快速区分电机主体与减速模块的边界。设计思路上，该模型将动力输出单元与减速传动单元进行一体化集成设计，相比传统分体式的电机加减速器组合，大幅缩减了传动系统的轴向安装尺寸，行星齿轮结构本身具备传动扭矩大、传动效率高、运行平稳的优势，集成化的结构也减少了中间连接环节的装配误差，提升了整体传动系统的可靠性。建模过程中对所有的装配配合关系都做了完整定义，包括齿轮之间的机械配合约束、轴与轴承的同轴度约束、端盖与壳体的螺栓孔位对齐约束，可直接添加旋转马达进行运动仿真，直观观察齿轮啮合的运行状态，验证传动过程中是否存在卡滞、干涉等问题，也可用于机械设计教学中的行星减速结构原理演示，帮助学习者快速理解集成式减速电机的内部构造与传动逻辑。
