立式斯特林动力装置结构设计

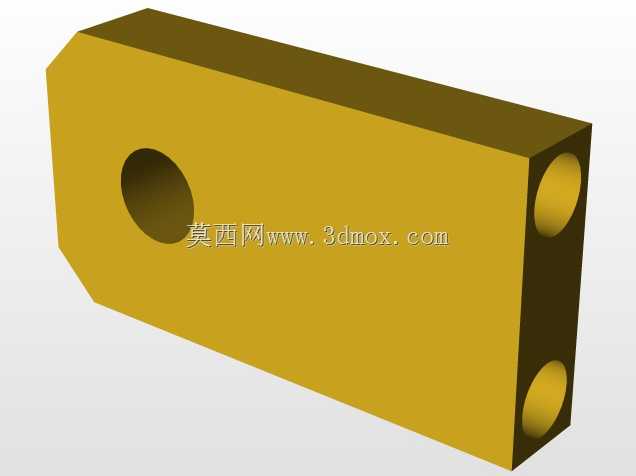

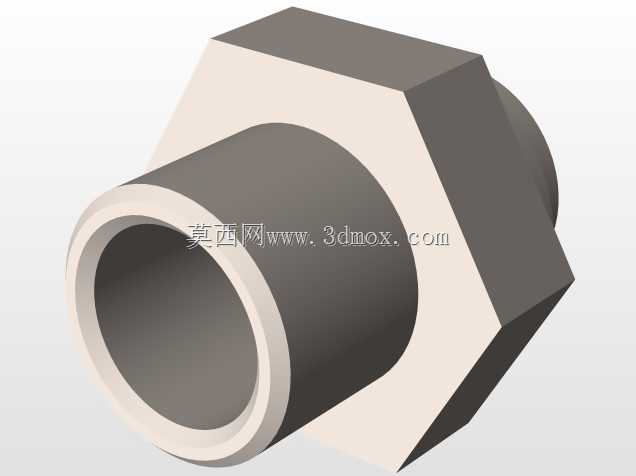

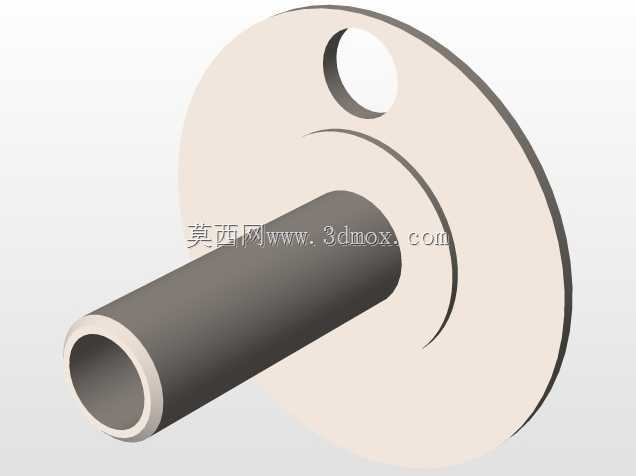

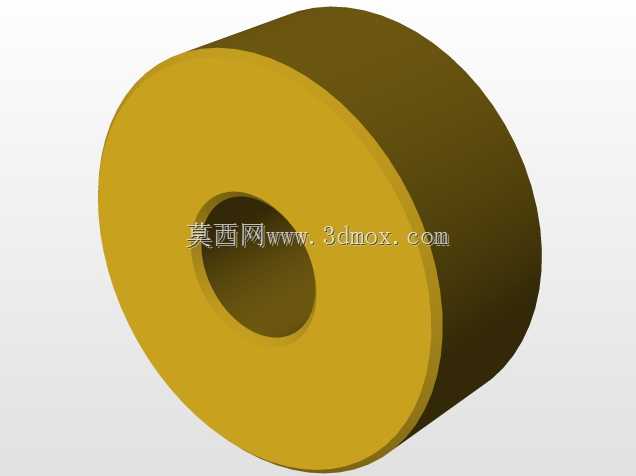

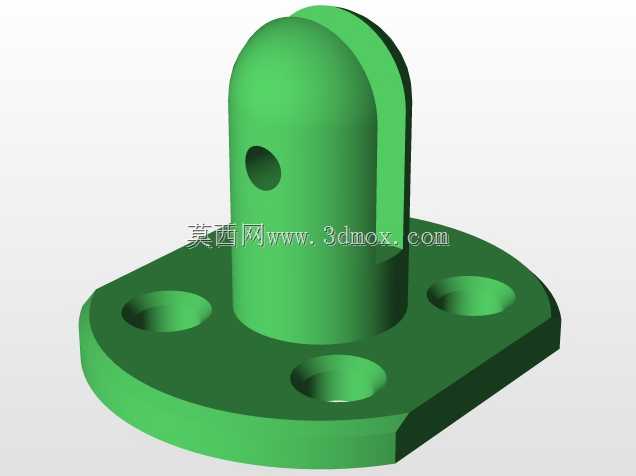

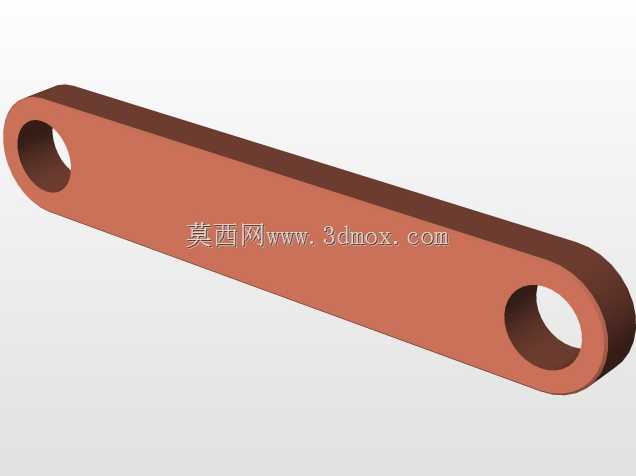

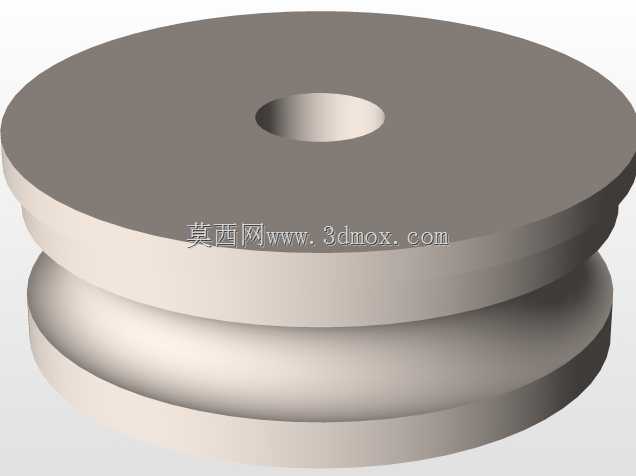

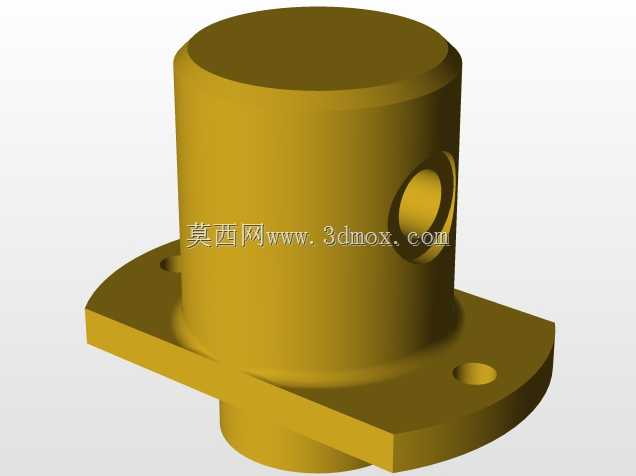

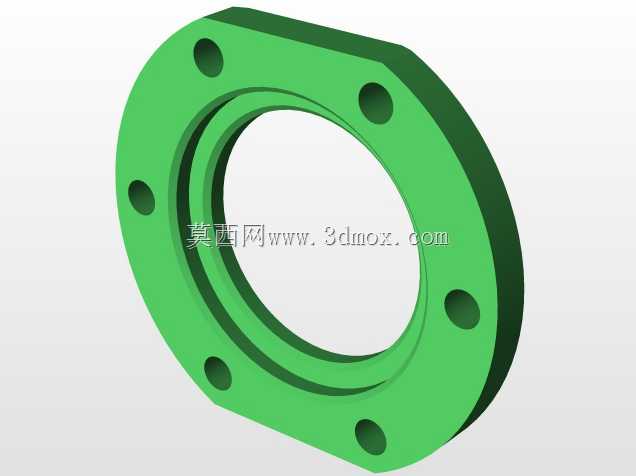

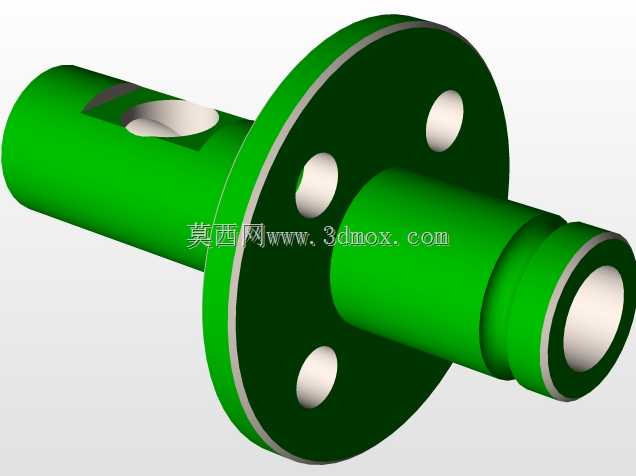

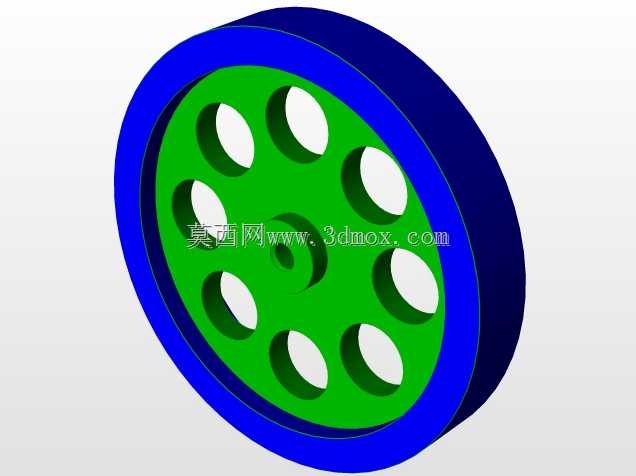

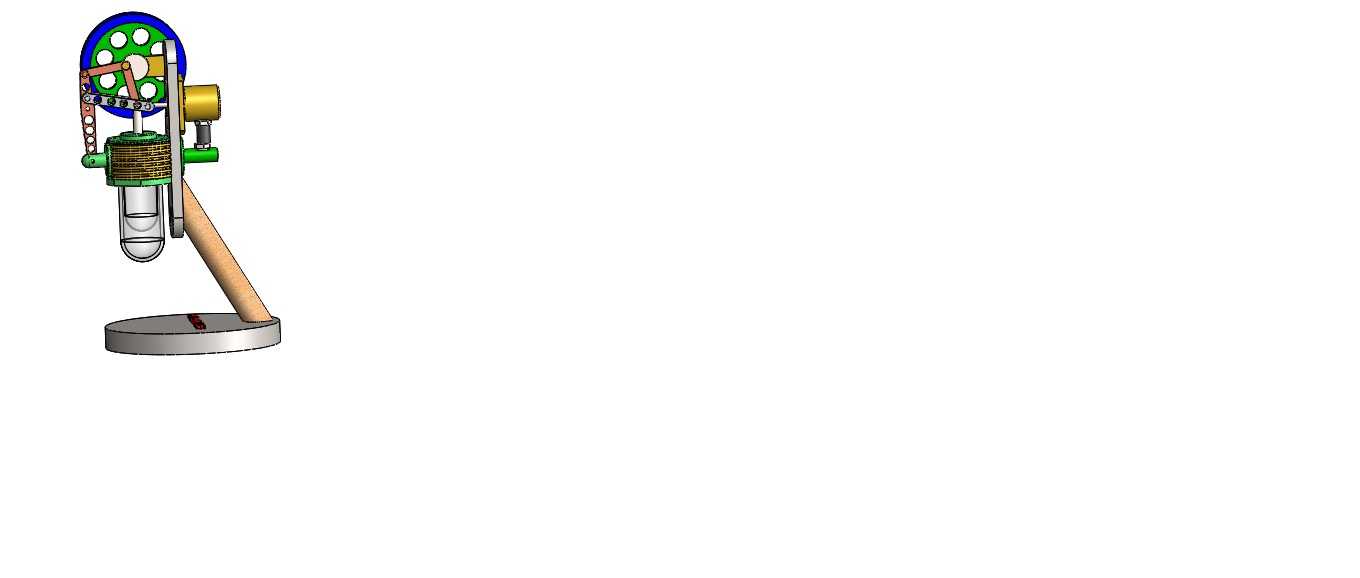

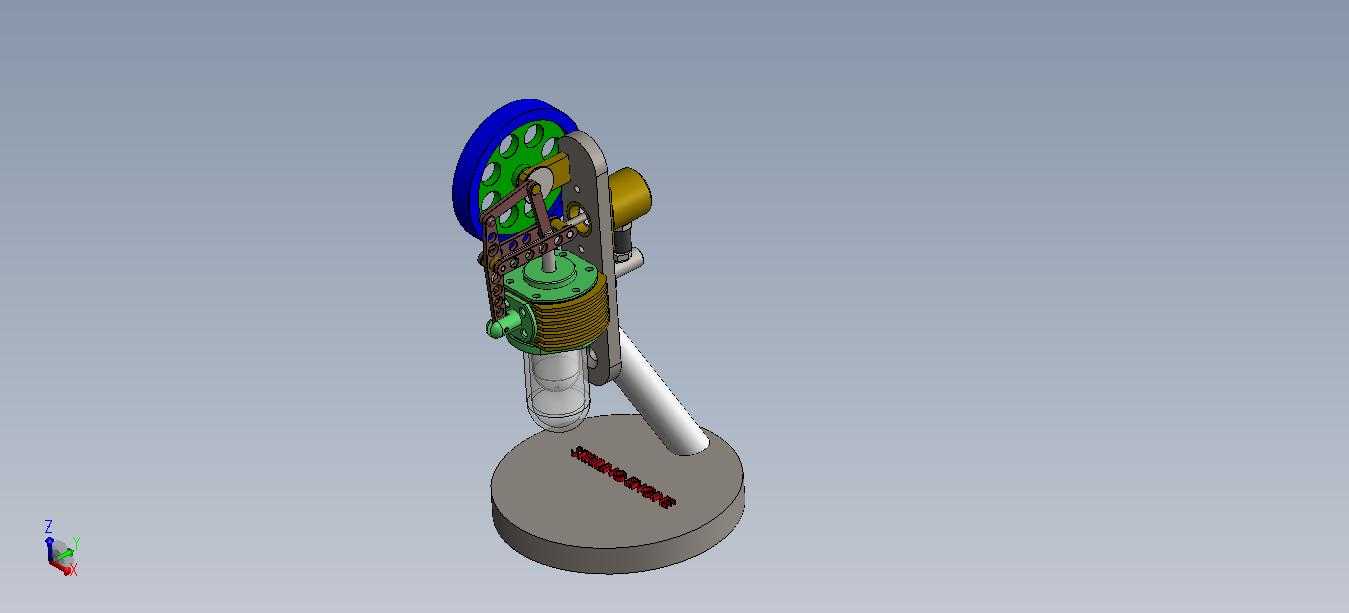

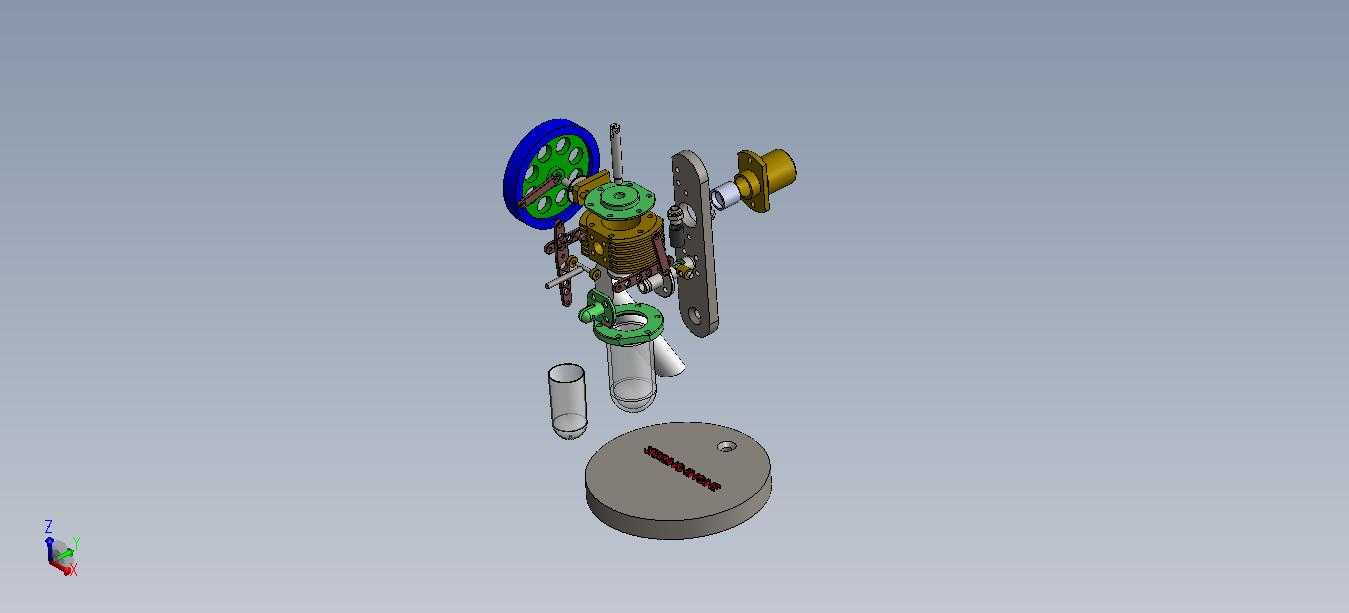

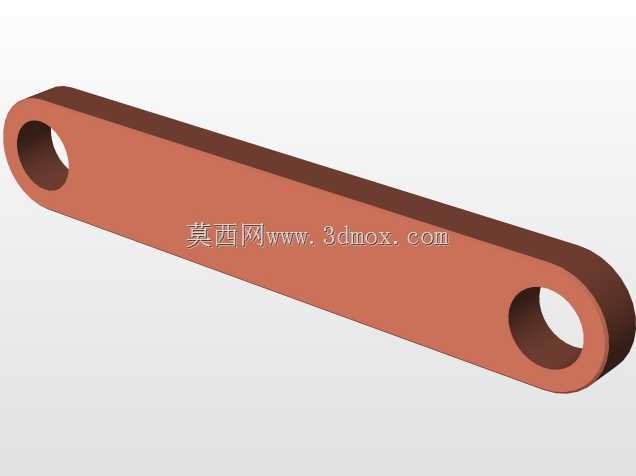

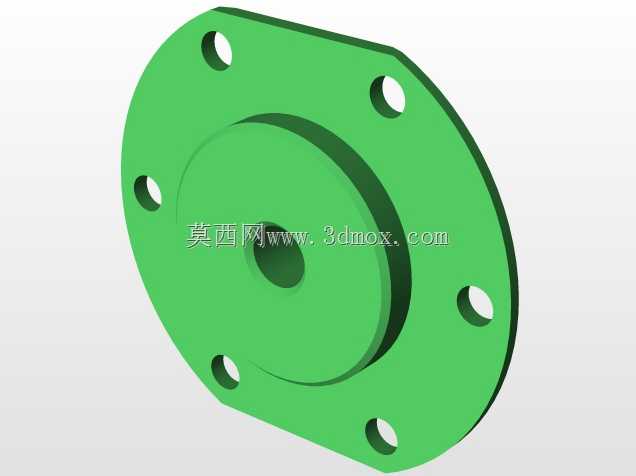

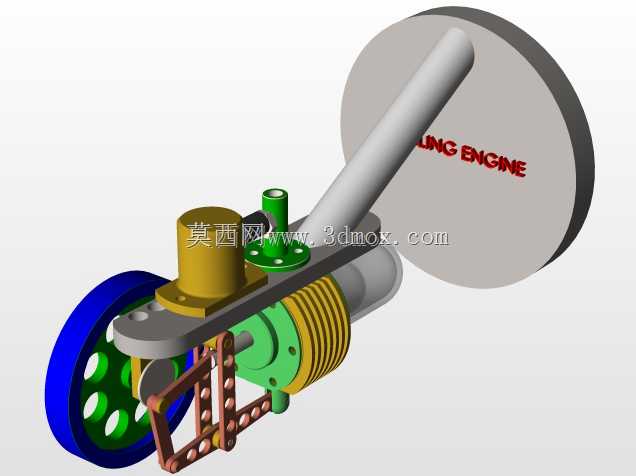

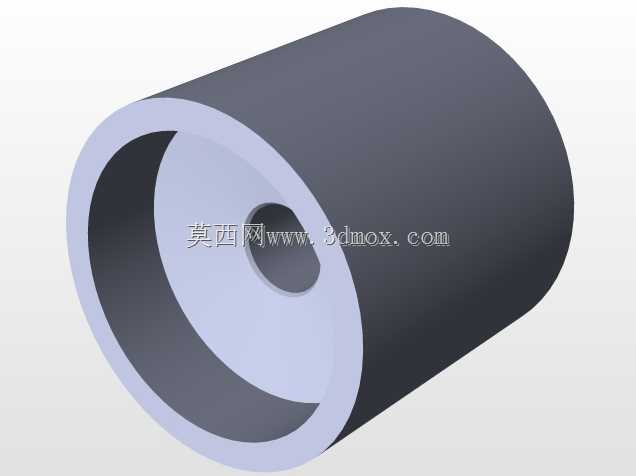

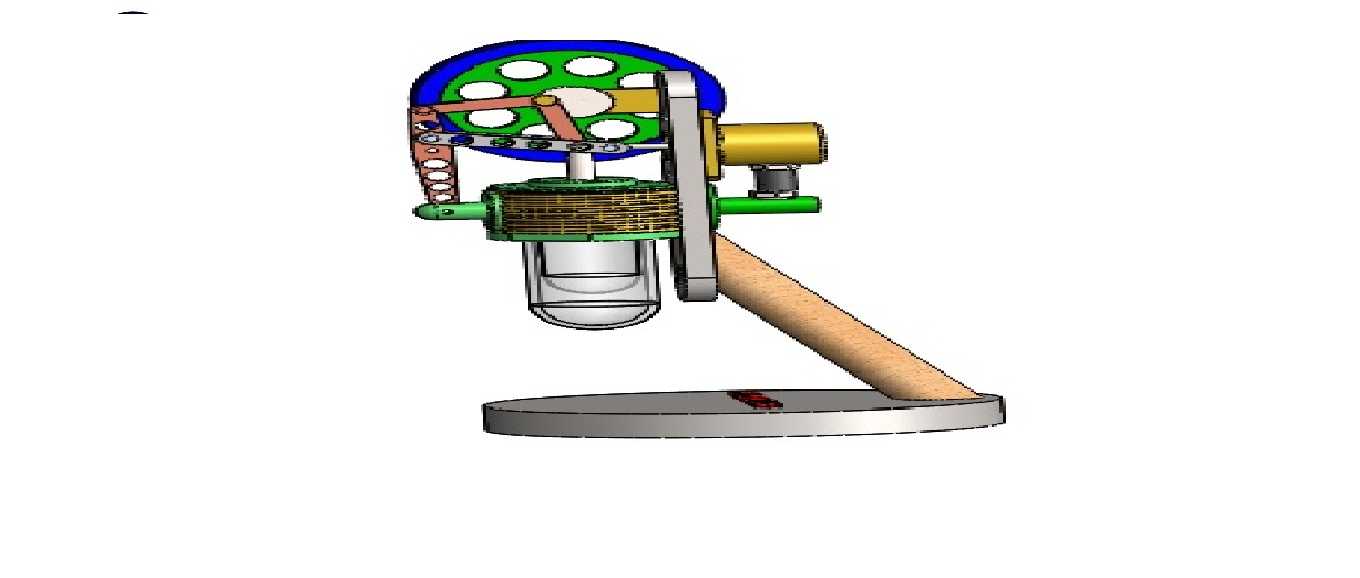

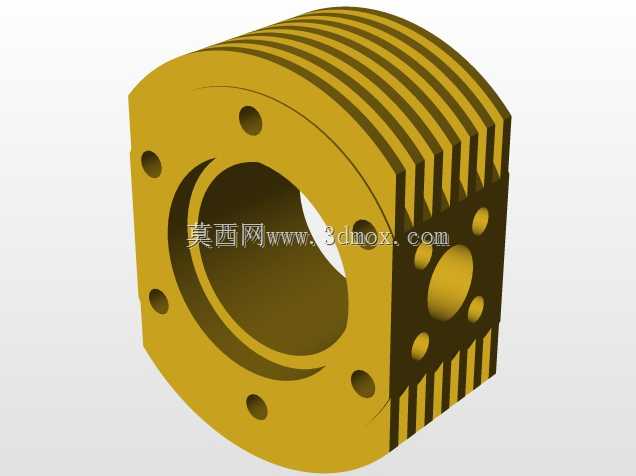

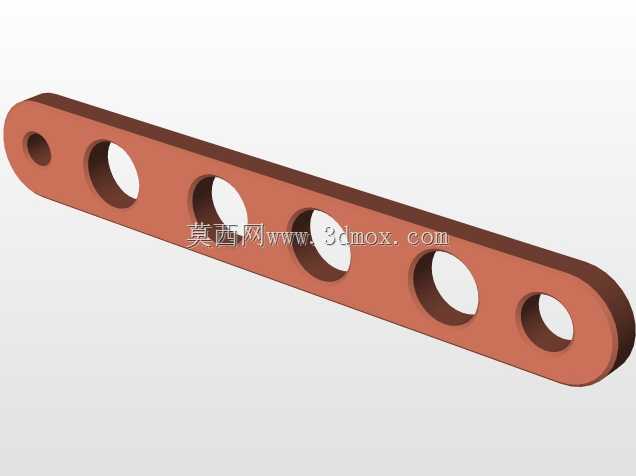

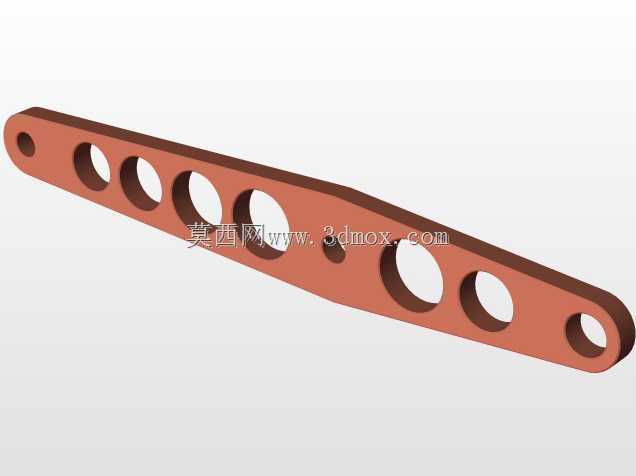

这款立式斯特林动力装置的结构设计，核心围绕外燃式热机的工作循环特性展开，区别于传统内燃机的缸内燃烧做功逻辑，其依靠外部热源对缸内工质持续加热，配合冷端散热形成稳定温差，驱动活塞完成往复运动，再通过曲柄连杆机构将直线运动转化为旋转动力输出，整套传动路径的布局充分考虑了立式结构的空间利用率，将加热缸、冷却腔、飞轮组件沿竖直方向依次排布，大幅压缩了设备的水平安装占地，适配桌面级教学演示、小型余热回收场景的安装需求。从实际应用场景来看，这类小型斯特林动力装置常被用于工科院校的热工原理教学演示，可直观展示卡诺循环的能量转换过程，也可作为低品位余热回收场景的微型动力输出单元，对接小型发电模块实现零散热能的回收利用，部分DIY爱好者也会将其作为创意动力摆件，验证外燃机的运行特性。设计过程中，首先明确了立式布局的安装边界：底座采用圆形配重结构，直径控制在可稳定放置于常规实验台的尺寸范围内，支撑斜杆与竖直缸体形成三角稳定结构，避免飞轮高速运转时产生整机共振；活塞组件的配合间隙经过反复校核，既保证工质密封性能减少热量损耗，又避免摩擦阻力过大影响启动灵敏度，飞轮采用大直径轮缘结构，依靠转动惯量储存能量，保障曲轴越过止点时的运转连续性，传动连杆的铰接点均预留了合理的活动间隙，防止运动过程中出现卡滞。冷端散热结构采用外露式金属散热片设计，可快速将做功后的工质热量传导至外界空气，维持冷热端的稳定温差，加热端的缸体采用薄壁导热结构，提升外部热源的热量传递效率，整套结构没有复杂的配气机构，零件数量远少于同功率等级的内燃机，维护难度更低，对燃料的适应性也更强，只要能达到额定工作温度的外部热源，无论是酒精加热、工业废热还是聚焦太阳能，都可驱动其运转。在建模过程中，所有运动部件的干涉检查都经过多轮验证，曲轴的偏心距、连杆长度、活塞行程三者的参数匹配经过运动仿真校核，确保全行程范围内无运动干涉，各连接部位的安装定位都设计了对应的止口结构，方便实物装配时的快速定位，减少装配累积误差对运行精度的影响。
