汽油直喷发动机连杆156.4毫米结构

　　在汽油直喷发动机的核心运动机构里，连杆承担着将活塞往复直线运动转化为曲轴旋转运动的关键任务，其结构合理性直接关系到发动机的动力输出效率、运转平顺性与疲劳寿命。这款中心距为156.4毫米的连杆，正是面向小排量高负荷直喷汽油机开发的核心传动构件，整体采用分体式大端设计，小端集成衬套安装位，大端通过螺栓与杆身紧固，适配主流乘用车汽油直喷发动机的装机边界。

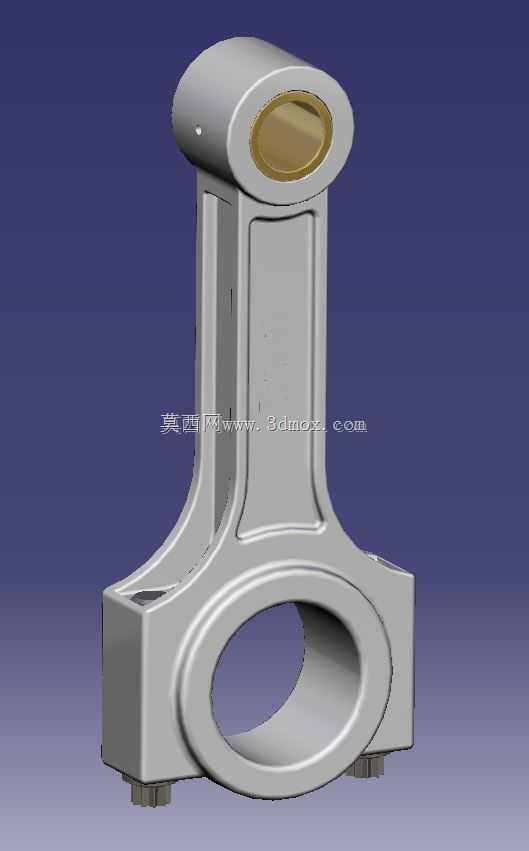

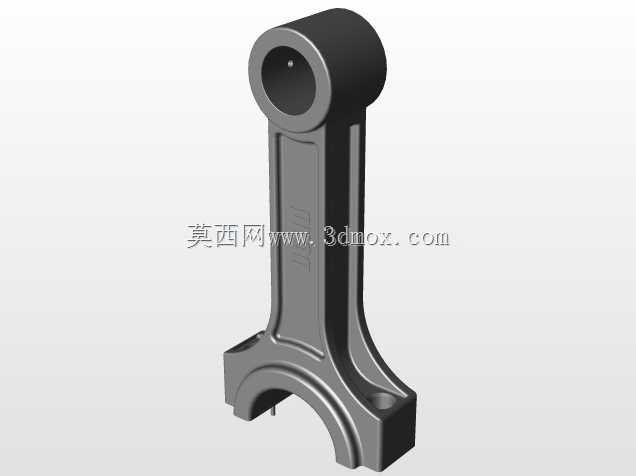

　　从实际装机场景来看，该连杆工作在高温、高交变载荷的缸内环境中，活塞端承受燃烧爆发压力与往复惯性力的复合作用，曲轴端则持续传递旋转扭矩，因此杆身采用工字形截面构型。这种截面形式并非单纯追求外观轻量化，而是在有限的轮廓包络内，尽可能提升截面的抗弯模量与抗扭刚度，同时降低往复运动质量，减小曲轴在高转速区间的动平衡负担。杆身与大小端的过渡区域均采用大圆弧平滑衔接，避免应力集中导致的疲劳断裂，这也是发动机连杆设计中经过长期验证的典型处理方式。

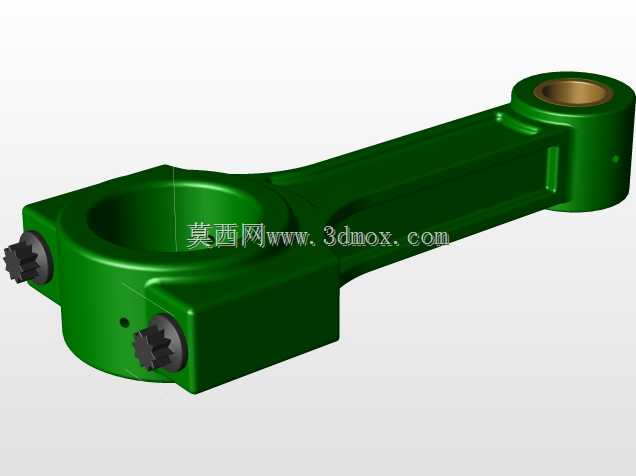

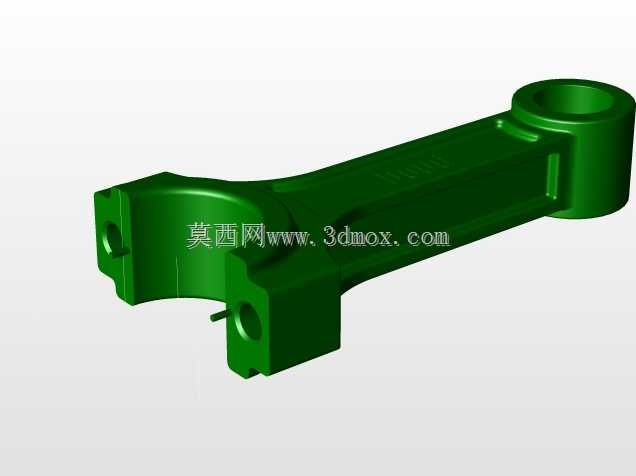

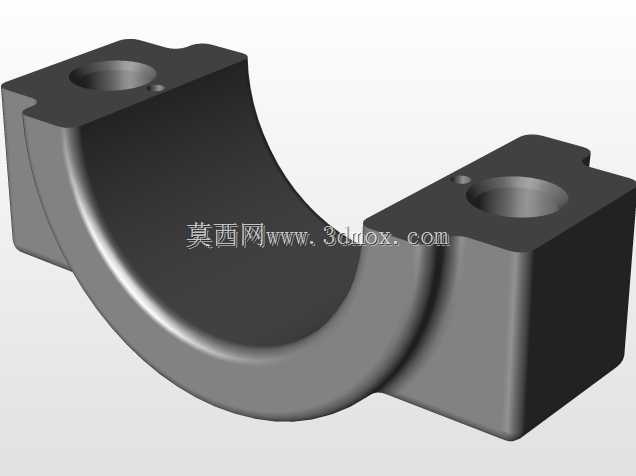

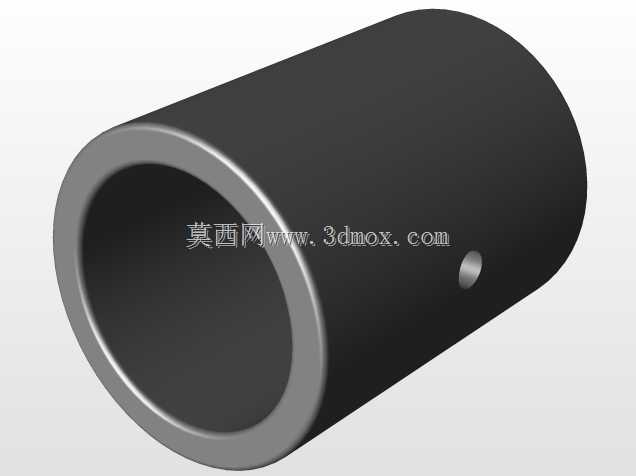

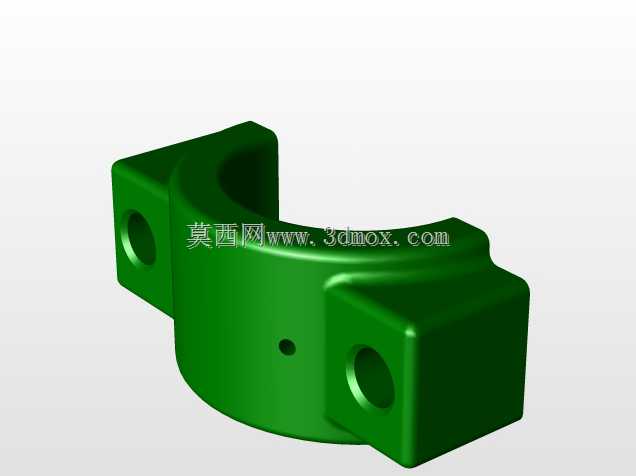

　　小端部位设置有完整的衬套压装孔，用于安装铜基合金衬套，与活塞销形成转动副。孔位的同轴度、圆柱度直接影响活塞销的润滑状态与磨损速率，建模过程中需严格保证孔壁与杆身对称面的位置度要求。大端为斜切或平切分体结构（结合图示结构特征），端面上加工有定位结构，用于保证连杆盖与杆身的装配精度，防止在交变载荷下出现错位。大端孔用于安装轴瓦，与曲轴连杆轴颈配合，其孔径尺寸、圆度以及表面粗糙度均需满足发动机轴瓦的装配规范，间隙过大易引发机油泄压与敲击异响，间隙过小则会导致轴瓦抱死。

　　156.4毫米的大小端中心距是该连杆的核心安装尺寸，决定了活塞在气缸内的运动行程与压缩比相关几何关系。在整机布置阶段，该尺寸需与曲轴回转半径、活塞压缩高、缸体高度等参数进行匹配校核，确保活塞在上止点时不与气门发生干涉，在下止点时不脱出缸筒。连杆的整体外轮廓宽度、大端外径也需避让缸体内部的加强筋、机油通道以及曲轴平衡块，在发动机高速运转时保留足够的安全间隙。

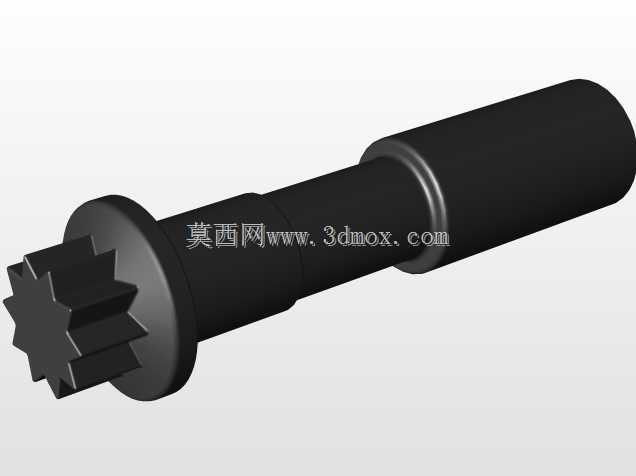

　　从结构设计思路上，这款连杆优先保障刚度与疲劳强度的平衡。杆身表面通常会进行喷丸强化处理，在三维模型中虽不直接体现工艺特征，但建模时需预留均匀的壁厚，避免出现局部厚大截面引发的热处理缺陷。大小端的螺栓孔布局经过载荷路径优化，螺栓轴线尽量沿最大拉力方向布置，使连杆盖在工作中承受的弯曲载荷最小化。连杆螺栓作为关键紧固件，其安装孔的沉台深度、螺纹深度都有严格的边界要求，既不能削弱杆身强度，也需保证螺栓有足够的预紧行程。

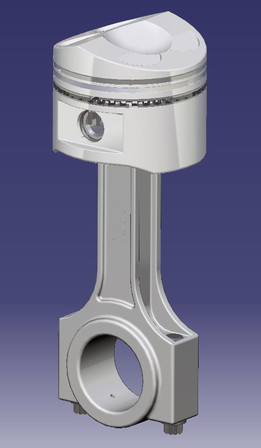

　　在发动机装配流程中，连杆需先与活塞组装成活塞连杆总成，再从缸体上部装入气缸，随后将连杆盖与曲轴连杆轴颈扣合并按规定扭矩拧紧。因此模型中大端的分体结构、螺栓过孔位置以及导向倒角，都需适配实际装配工艺，倒角过小容易在装配时刮伤轴瓦表面，定位结构不合理则会导致装配效率下降。对于直喷发动机而言，缸内燃烧压力较传统进气道喷射发动机更高，连杆所受的峰值压缩载荷显著提升，这也要求杆身截面在轻量化的同时，不能牺牲轴向抗压稳定性，防止在高爆发压力下出现杆身屈曲失效。

　　润滑方面，连杆内部通常设置有贯通的机油通道，将曲轴轴颈处的压力机油输送至小端衬套，对活塞销进行持续润滑。三维结构设计中需保证油道路径顺畅，避免出现急弯或截面突变，防止机油流动阻力过大造成小端润滑不足。大端轴瓦的油槽布局也需与曲轴油孔对应，确保在整个旋转周期内都能形成稳定的润滑油膜。

　　从设备选型与逆向设计角度看，该连杆模型可用于发动机运动学校核、有限元疲劳分析以及装配工艺仿真。在进行CAE分析时，可基于模型的几何特征划分网格，施加缸压曲线、惯性力载荷以及螺栓预紧力，评估杆身、大端结合面以及螺栓孔周边的应力分布，进而优化局部圆角与壁厚。对于三维建模从业者而言，构建该模型需重点处理工字形杆身的多截面过渡、大小端与杆身的布尔融合、分体结合面的精准分割以及螺栓孔、衬套孔等细节特征，保证各特征之间的几何连续性与参数可修改性。

　　总体而言，这款156.4毫米中心距的连杆并非孤立的机械零件，而是汽油直喷发动机动力传递链中的核心环节，其每一处尺寸、截面与过渡结构都服务于高负荷、高转速下的可靠运转，同时兼顾整机布置边界与装配工艺要求。
