暖通系统用地板旋流送风扩散装置

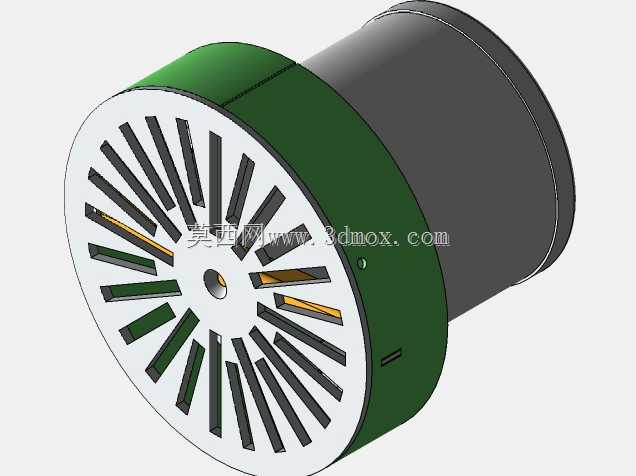

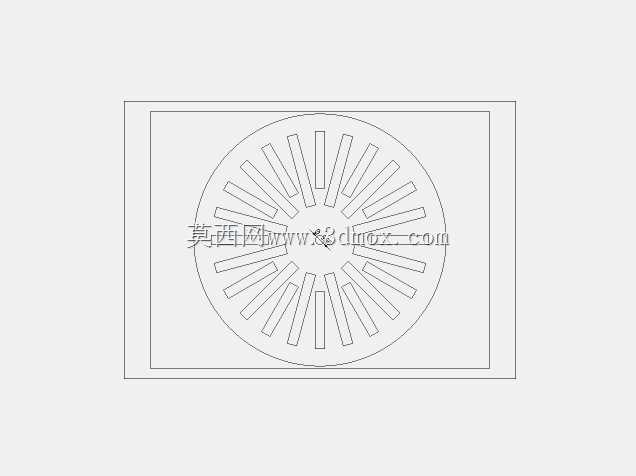

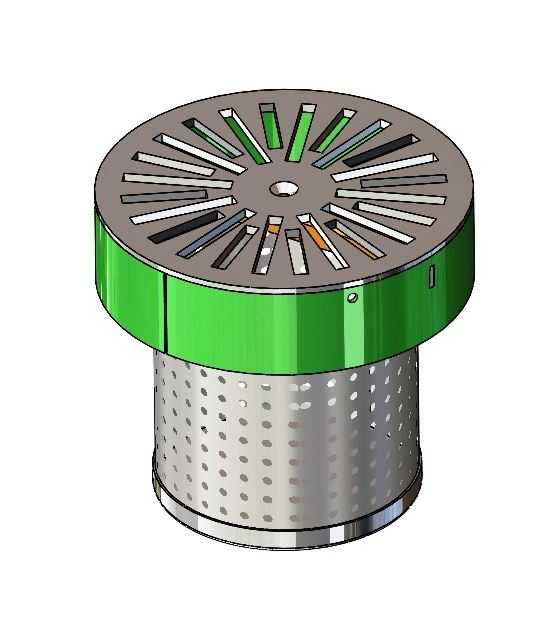

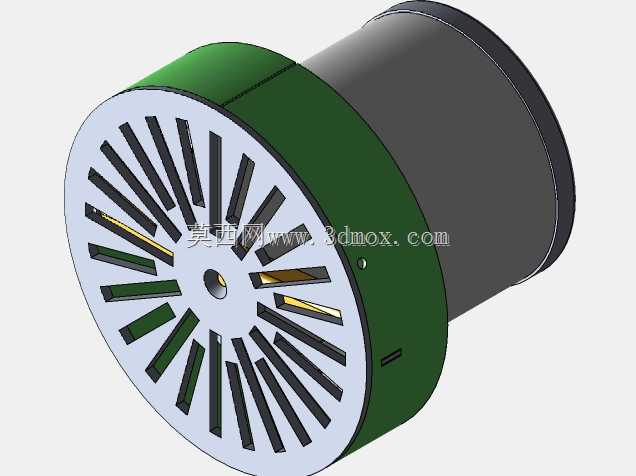

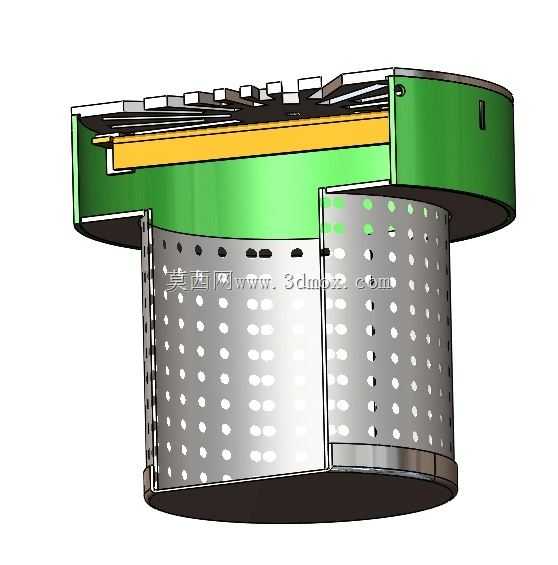

这款地板旋流扩散装置主要应用于对地面送风均匀度有较高要求的商用及工业暖通场景，常见于数据中心机房、精密生产车间、高大空间展厅等采用地板下送风模式的场所，承担着将静压箱内的加压空气均匀、稳定地输送到室内空间的核心作用，避免送风直吹造成局部风速过高、温度场分布不均的问题。从结构设计来看，装置整体采用嵌套式圆柱结构，上部带旋流导向叶片的出风段与下部带多孔整流结构的进风段同轴装配，上部的环形法兰边用于与地板开孔处贴合固定，安装时仅需在架空地板上开出对应直径的圆孔，将装置整体嵌入后通过法兰边承托在地板表面即可，无需额外的吊装固定结构，适配常规架空地板的安装高度边界，下部筒体深入地板下静压箱内的长度经过优化，不会与地板下排布的线缆、桥架产生干涉。上部的旋流导向叶片采用特定倾角排布，空气流经叶片时会形成稳定的旋流态，以辐射状向四周扩散送出，相比普通直吹式地板风口，送风覆盖半径更大，气流衰减更平缓，能在人员活动区域形成均匀的速度场与温度场，不会出现局部冷风直吹人体的不适感。下部筒体壁面开设的多排规整圆孔属于整流结构，可对静压箱内紊乱的气流进行初步梳理，消除大尺度涡流，让进入上部旋流段的气流更均匀，避免不同位置送风风速偏差过大的问题。筒体上的拼接卡扣结构方便装置的拆装维护，日常清洁时无需整体拆卸固定结构，即可将上部出风段取下清理积尘，适配暖通系统定期运维的需求。在结构强度设计上，上部法兰边可承受常规人员踩踏的载荷，不会因日常巡检人员的踩踏出现变形凹陷，表面做了防锈耐磨处理，适配机房、车间等场所的长期使用环境，不同段的连接缝隙做了密封处理，避免气流从非出风区域泄漏，保证送风效率。设计过程中针对旋流叶片的倾角、开孔率、开孔排布方式做了多轮流场仿真验证，确保在额定送风风量下，出口风速处于人体舒适区间，同时送风气流能携带冷量均匀扩散到工作区域，不会出现局部过热或过冷的情况，下部整流段的开孔密度从下到上呈梯度变化，进一步平衡筒体不同高度的进风量，让整个出风环面的风速差控制在合理范围内。
