壁挂式钣金电气控制箱体结构设计

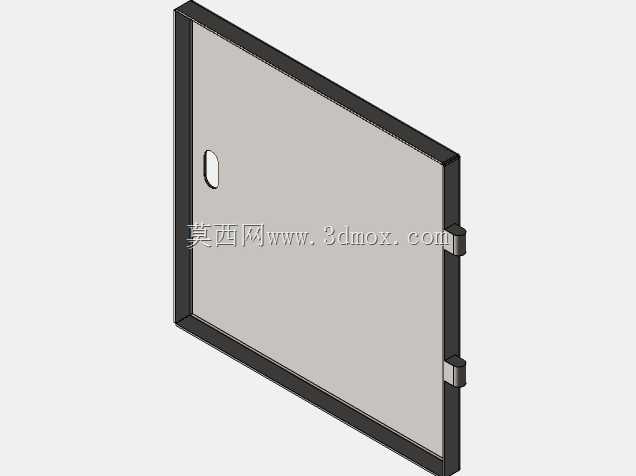

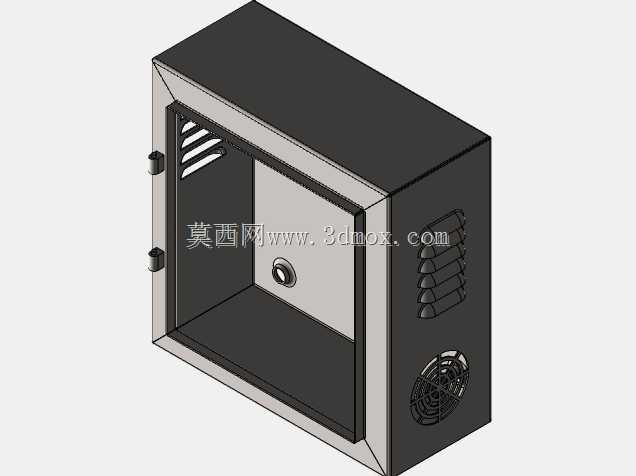

这款壁挂式电气外壳主要面向工业现场低压电气元件的集成安装场景，常见于车间生产线旁的设备控制节点、小型动力配电点位、自动化单机的电气系统承载场景，用来容纳断路器、接触器、接线端子排、小型PLC模块、开关电源这类常规低压电气器件，同时为内部器件提供可靠的物理防护，隔绝车间内的粉尘、切削液飞溅、意外磕碰对电气元件的损伤。从结构设计来看，整体采用冷轧钢板钣金折弯拼接的工艺路线，箱体主体为单开门壁挂结构，门体与箱体主体通过侧边暗藏式铰链连接，门侧设置嵌入式锁具，闭合后可实现门体与箱体边框的紧密贴合，边框处预留密封胶条安装位，可根据防护等级需求粘贴发泡密封胶条，满足IP54及以下的常规工业防护要求。箱体侧面做了分层散热结构设计，上部开设多组冲压成型的通风百叶，百叶开口向下倾斜，避免外部液体直接溅入箱体内部，下部安装轴流风机安装位，可根据内部器件的发热功率选配对应规格的散热风机，形成下进上出的强制风冷散热风道，保障内部电气元件工作在允许的温度区间。设计过程中优先考虑钣金加工的工艺可行性，所有折弯边预留足够的折弯避让余量，避免折弯干涉，箱体背部预留四个壁挂安装孔位，孔位间距符合常规壁挂电控箱的安装尺寸规范，可直接通过膨胀螺栓固定在混凝土墙面或者设备钢结构立面上，安装孔位外侧做沉台设计，安装后螺栓头不会突出箱体背部，保证安装贴合度。箱体内部四周预留安装条固定孔，可根据实际器件布局灵活调整DIN导轨的安装位置，适配不同尺寸的电气元件安装需求，门体内侧预留线槽安装空间，方便布设门体上按钮、指示灯的连接线缆，同时避免开关门过程中线缆被挤压磨损。整体外形尺寸偏向紧凑型设计，适合安装空间局促的现场点位，箱体边角做圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员，所有板材拼接处采用点焊固定后打磨平整，保证外观平整度的同时兼顾结构强度，可承受常规工业环境下的振动与冲击，不会出现板材变形、焊缝开裂的问题。
