钣金结构电动电压稳定器外壳设计

这款钣金结构的电压稳定器壳体，主要面向工业车间配电、小型实验室供电、民用商用稳压场景的配套设备使用，核心作用是为内部稳压调压电路、功率补偿元件提供可靠的安装承载与防护，同时通过结构设计适配稳压设备的散热、接线、运维需求。从实际工程落地的角度看，这类壳体的设计首先要匹配内部元件的安装边界，壳体内部预留的空间需要容纳调压绕组、补偿模块、控制电路板以及接线端子排，底部预留的四个减震脚垫安装位，既可以抵消设备运行时的轻微振动，也能让壳体底部与安装面留出间隙，避免底部凝露、积灰直接接触钣金件造成锈蚀。

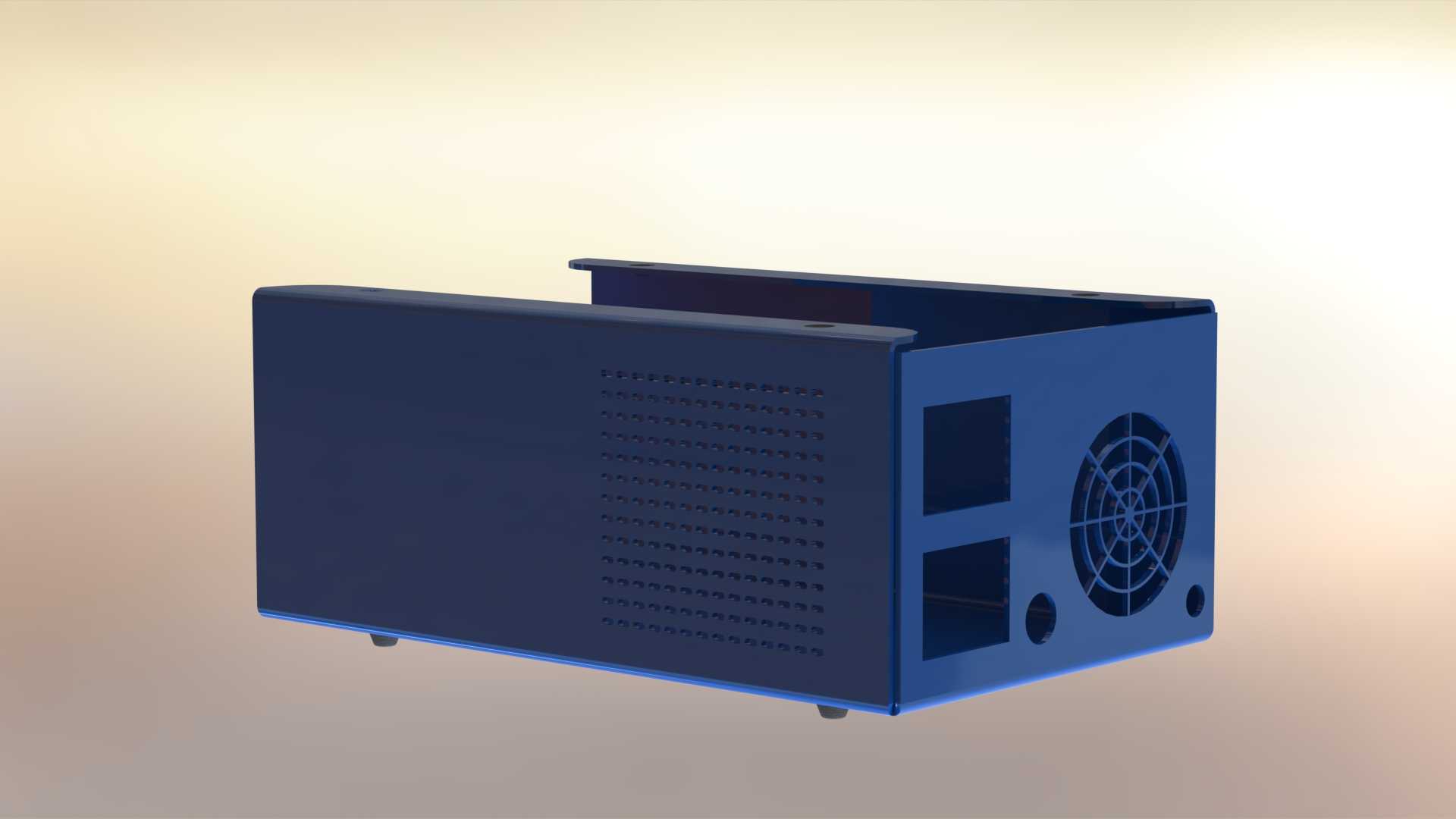

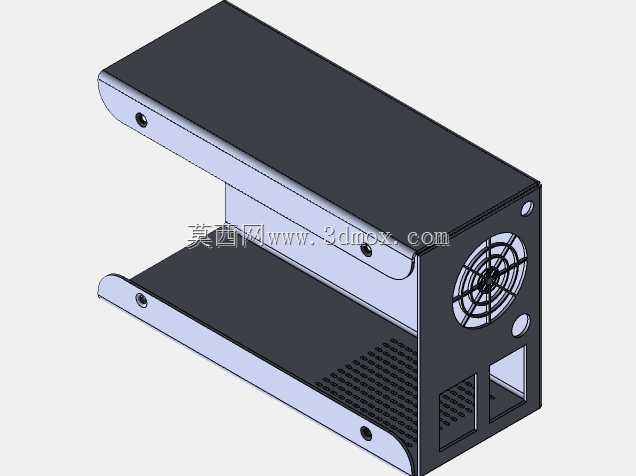

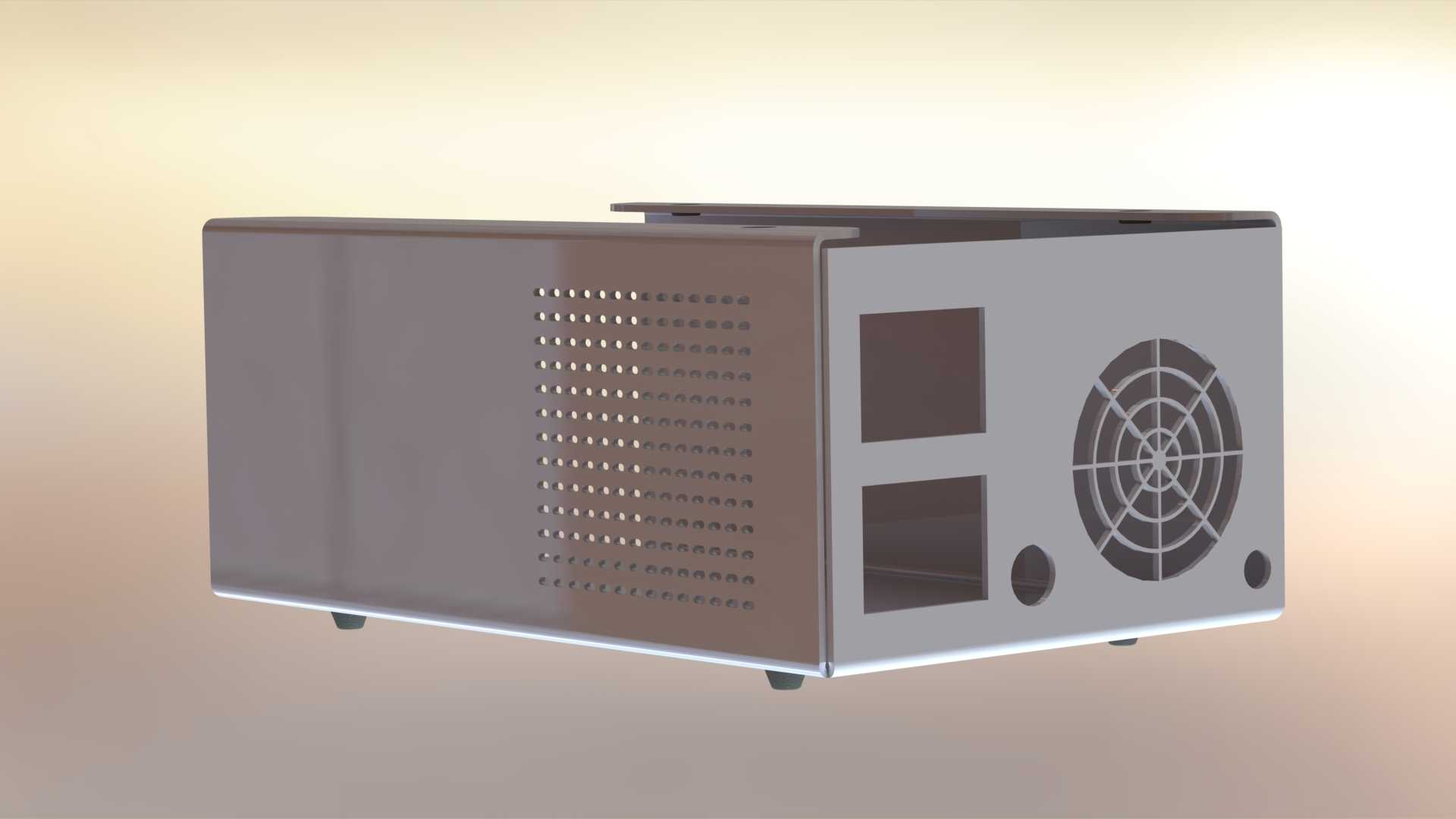

壳体侧面的散热结构做了分区设计，大面积的点阵式散热孔对应内部功率元件的发热区域，保证空气对流时能快速带走绕组工作产生的热量，独立的风扇安装位可以根据设备功率等级选配轴流风扇，实现强制风冷，旁边两个方形开孔是预留的输出接线端子窗口，下方的小圆孔则是电源指示灯、调节旋钮的安装位，所有开孔的边缘都做了翻边处理，既可以提升钣金结构的刚性，也能避免安装维护时划伤接线与操作人员。

设计过程中优先采用了弯折一体的钣金工艺，减少拼接焊缝的数量，壳体的上沿做了内折边处理，既可以提升整体的抗形变能力，也能让上盖安装时实现更好的贴合，避免缝隙过大导致灰尘、飞溅液体进入壳体内部。从安装适配性来看，壳体的背部预留了壁挂安装的固定孔位，既可以放置在工作台面作为台式稳压设备使用，也可以壁挂安装在墙面、设备机架侧方，适配不同场景的安装需求。接线区域的开孔位置做了下沉设计，安装接线端子后，插头与线缆不会突出壳体侧面，避免设备并排摆放时出现线缆挤压的问题。

在结构强度设计上，壳体的弯折处都预留了合理的折弯半径，避免钣金弯折处出现应力集中导致开裂，表面采用喷塑处理，兼顾绝缘性能与防腐蚀能力，适配车间多尘、轻微潮湿的使用环境。壳体内部预留了多个接地柱安装位，方便内部电路、壳体本身做可靠接地，满足电气设备的安全防护要求，不同区域的安装孔位都做了通用化设计，适配市面上主流的稳压元件安装尺寸，不需要额外做打孔修改就能完成内部元件的装配，能有效缩短稳压设备的生产装配周期。
