活塞杆式液压支撑阻尼构件结构设计

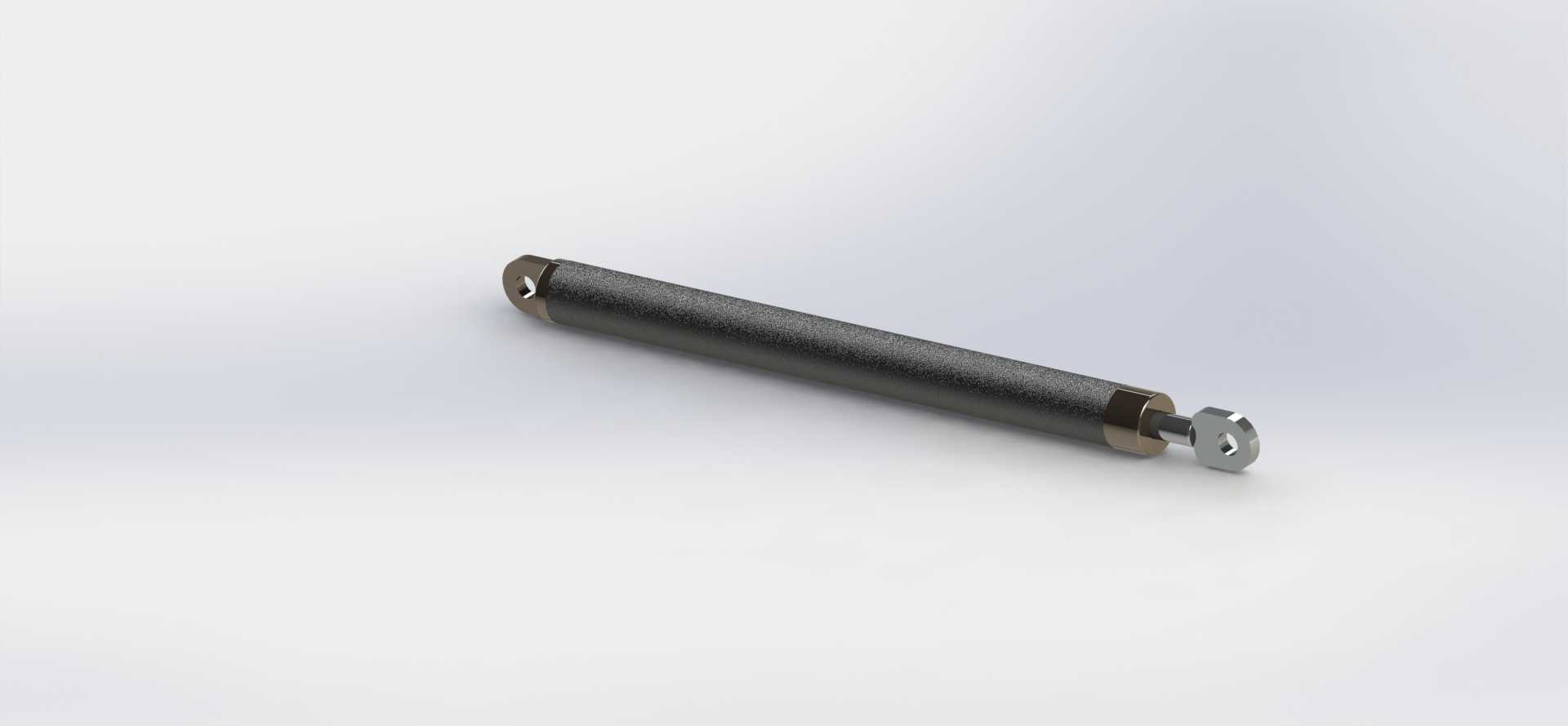

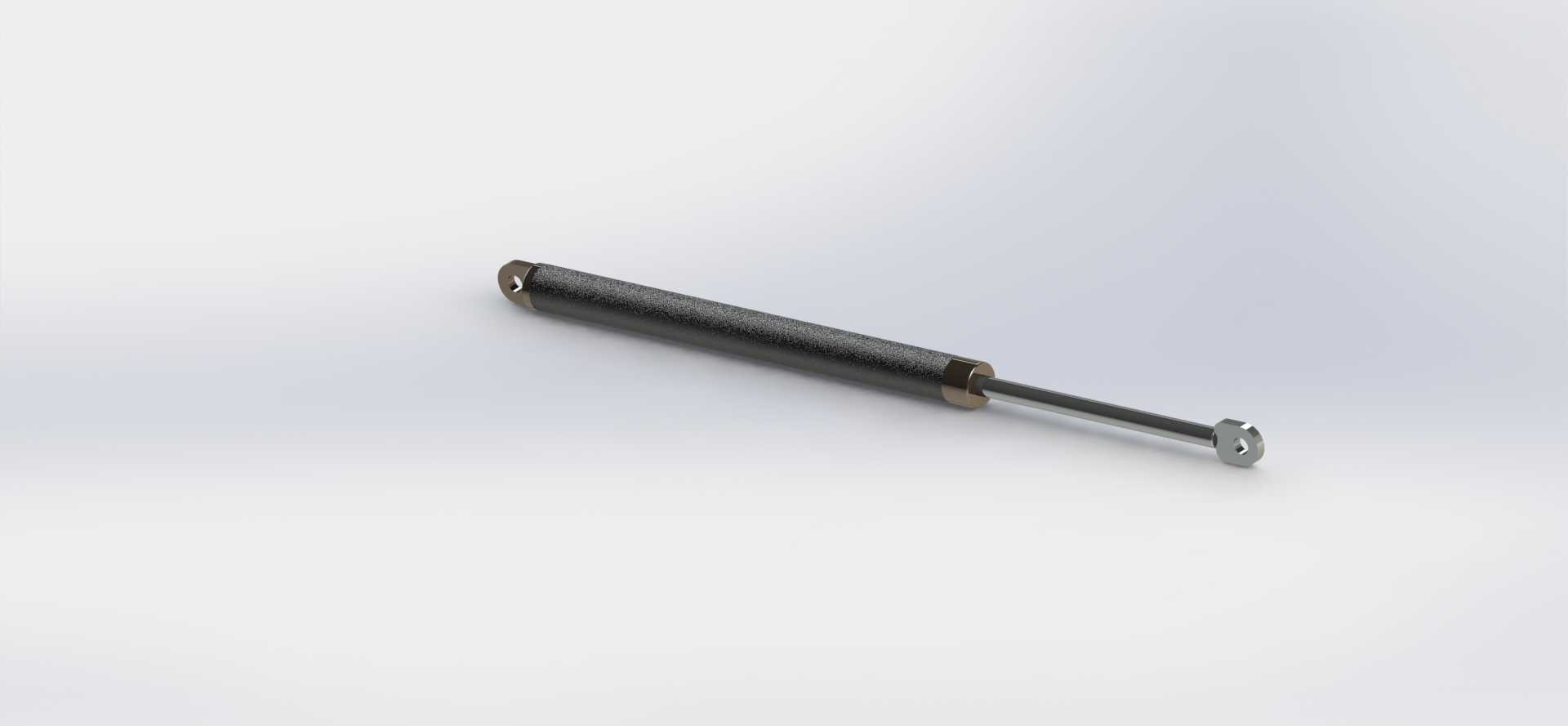

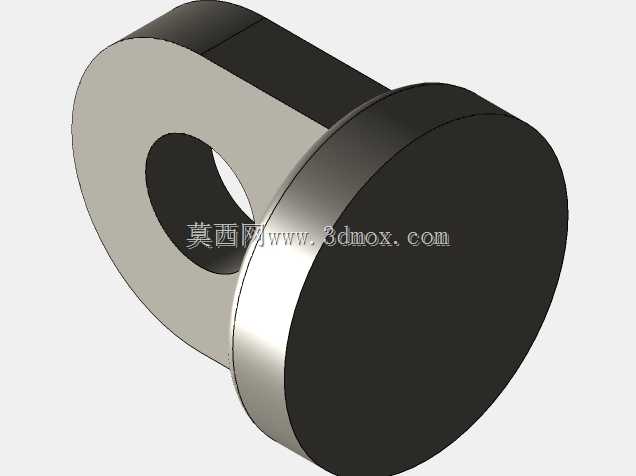

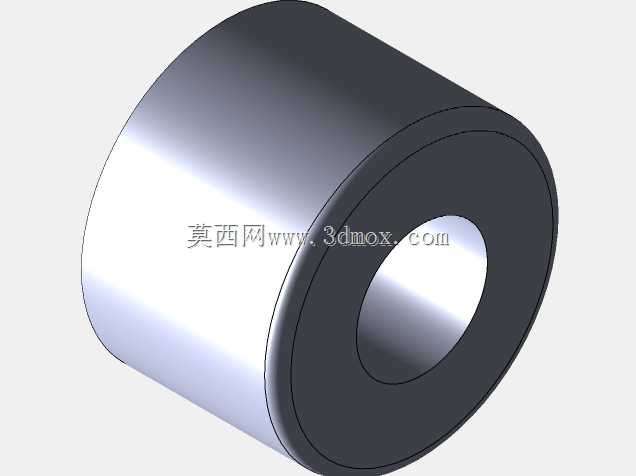

在各类需要缓冲支撑、行程限位的工业设备场景中，这类带细长活塞杆的液压活塞构件是核心的力传递与阻尼调节单元，常见于工装夹具的开合缓冲、自动化设备的门体支撑、小型压力执行机构的直线动作输出环节，区别于大吨位液压油缸的重载设计，这类小尺寸活塞构件更偏向轻载场景下的平稳力输出，不会出现动作卡顿、瞬时冲击的问题。从结构设计逻辑来看，整个构件采用同轴式布局，外部为表面做发黑防锈处理的缸筒主体，内壁加工有高精度的珩磨面，保证活塞在内部往复运动时的密封性能，减少液压油的内泄量；伸出的活塞杆表面做了硬铬镀层处理，硬度达到HRC55以上，避免长期往复摩擦出现表面拉伤，直接影响构件的使用寿命。构件的两端都设计了铰接安装孔位，一端位于缸筒尾部，一端位于活塞杆伸出端的端头，安装时可以通过销轴快速固定在设备的安装支座上，铰接结构的设计可以抵消安装面存在的小角度偏差，避免活塞杆运动时出现别劲、偏磨的问题，实际安装时需要保证两端铰接点的连线与活塞运动方向同轴度偏差不超过0.5mm，否则会加速密封件的磨损，导致漏油失效。从功能特性上看，这类活塞构件内部填充有定量的液压油，活塞上开有细小的阻尼孔，当活塞杆受外力伸缩时，液压油通过阻尼孔在缸筒两腔之间流动，产生稳定的阻尼力，能够根据阻尼孔的孔径大小匹配不同的支撑力需求，既可以作为被动式的阻尼缓冲件，也可以接入外部液压油路作为主动执行元件，完成直线推、拉动作。设计时需要重点关注活塞的有效行程与缸筒总长的比例关系，这款构件的活塞杆完全收回时，整体长度较短，完全伸出时的行程可以满足多数轻载设备的开合、支撑需求，缸筒外径控制在较小的尺寸范围内，不会占用过多的设备安装空间，适合在布局紧凑的小型自动化设备、工装夹具上使用。建模过程中需要重点保证缸筒内壁与活塞杆的同轴度公差，两端铰接孔的中心距要匹配实际安装边界，密封槽的尺寸要符合标准密封件的安装要求，避免出现密封件压缩量过大导致运动阻力过高，或是压缩量不足导致漏油的问题，同时要考虑活塞杆伸出时的导向长度，避免伸出量过大时出现活塞杆下垂、晃动的问题，保证运动过程的平稳性。
