三爪式手动螺旋夹紧工装结构设计

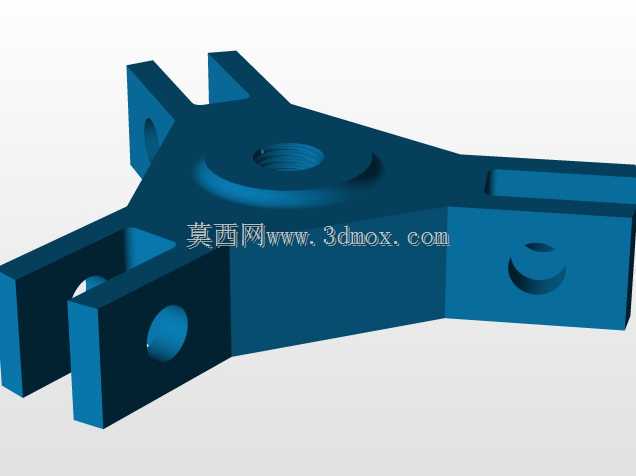

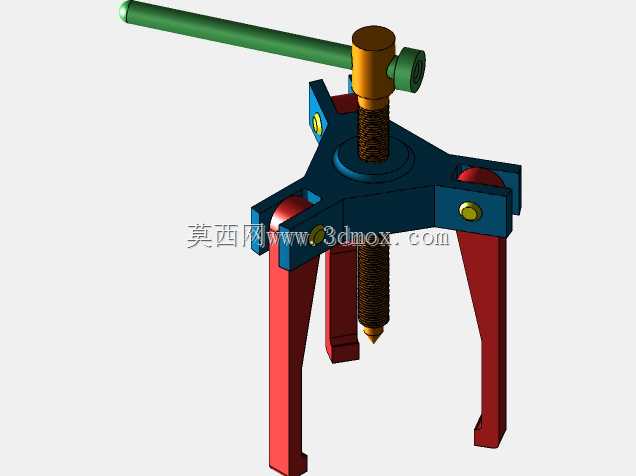

　　该装置的主体承载架采用三角对称式铸造结构，三个夹爪安装滑槽沿120度均布在主体架上，每个滑槽内设置圆柱销定位结构，夹爪可沿滑槽滑动调整夹持范围，调整到位后通过侧面的紧定螺钉锁定夹爪位置，避免夹紧作业时夹爪移位导致的工件夹持偏斜。中部的螺旋副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，耐磨损性能更好，能够承受频繁的夹紧、松脱循环作业而不出现螺纹滑牙、变形等失效问题，螺杆下端设置锥形顶针头，能够在顶紧工件表面时自动找正中心，避免顶紧位置偏移带来的夹持歪斜。操作力臂采用穿装式结构，横向贯穿螺杆上端的安装孔，两端设置限位挡块，防止操作过程中力臂从螺杆上滑脱，力臂表面做滚花防滑处理，在机械加工、部件装配、工件检测等多类生产场景中，手动夹紧装置始终是小批量作业、工位临时固定环节里不可或缺的工装类型，这类装置不需要外接动力源，依靠人力操作即可完成工件的压紧固定，适配多类无气源、电源配套的零散作业场景，尤其适合机修工位、单件试制工位、野外临时维修作业等场景使用。这款三爪式手动螺旋夹紧结构，采用对称三爪支撑布局，核心施力部件为中部的梯形螺纹传动副，操作端设置加长横向力臂，操作人员只需施加较小的圆周力在力臂端部，即可通过螺纹的增力作用，在下端顶紧位置输出数倍于输入力的轴向顶紧力，配合三个可沿径向滑槽微调位置的夹爪，能够适配不同直径的圆形、类圆形工件的外撑夹紧或者外压固定需求。从结构设计逻辑来看，

　　操作人员施力时不易打滑，即便手上沾有切削液、油污也能稳定操作。从安装边界与尺寸适配角度来看，该装置的三个夹爪下端支撑面处于同一水平面，放置在工作台面时不需要额外找平，自身即可保持稳定的支撑状态，夹爪的内侧夹持面做了防滑齿纹处理，夹紧工件时能够增加接触摩擦力，避免工件受外力作用时出现转动、滑脱问题。夹爪的可调行程覆盖了常规小型轴类、套类零件的夹持直径范围，对于直径在适配区间内的工件，不需要更换夹爪即可完成夹紧作业，大幅提升了工位的工装适配效率。在实际使用过程中，这类手动夹紧装置的应用场景十分广泛，在小型零件的钻孔作业中，可将工件放置在三个夹爪之间，旋转力臂带动螺杆下移顶紧工件中心，配合夹爪的侧向限位，即可完成工件的钻孔固定，

　　避免钻孔过程中工件转动伤人；在零部件的拆装作业中，该装置可作为简易拉马使用，通过三个夹爪勾住待拆卸部件的端面，旋转螺杆顶紧中心轴，即可平稳将轴承、皮带轮等过盈配合部件从轴上顶出，不会因为敲击拆卸导致部件变形、轴面损伤；在工件的尺寸检测环节，可将待检测工件通过该装置夹紧固定，配合百分表、千分尺等量具完成形位公差检测，夹紧力可通过旋转力臂的圈数灵活调整，既不会因为夹紧力过小导致工件检测时移位，也不会因为夹紧力过大导致薄壁工件出现装夹变形。结构设计上充分考虑了手动操作的人机工程学，力臂的长度设置在合理区间，操作人员施加正常握力即可达到足够的夹紧力，不需要借助加力杆额外增力，避免因为夹紧力过大导致螺杆、夹爪出现过载断裂。

　　所有活动部件之间均预留了合理的配合间隙，长期使用后即便有少量铁屑、灰尘进入配合面，也不会出现卡滞问题，日常维护只需要定期在螺纹副、夹爪滑槽位置涂抹少量润滑脂，即可保证操作的顺畅性，不需要复杂的保养流程。夹爪与主体架之间的连接采用可拆卸式结构，当夹爪的夹持面出现磨损、防滑齿磨平后，可单独更换夹爪部件，不需要更换整个工装主体，大幅降低了工装的长期使用成本。螺杆上端的力臂安装孔与力臂之间采用间隙配合，力臂可在孔内自由滑动，操作人员可根据操作空间的大小调整力臂的伸出长度，在空间狭窄的作业位置，可将力臂调整到较短的状态完成操作，在需要较大夹紧力的场景，可将力臂调整到两端对称伸出的最长状态，获得更大的力臂增力比，适配不同作业场景的操作需求。三个夹爪的下端支撑脚做了加宽处理，增大了与工作台面的接触面积，夹紧作业时整个装置的稳定性更好，不会因为受力不均出现侧翻、歪斜问题，支撑脚的底面做了平面度处理，与工作台面贴合紧密，没有悬空翘边的情况。
