可折叠活动式金属悬臂支撑构件

　　这类活动悬臂构件常被应用在工装工位辅助支撑、小型设备拓展操作台、仓储货架侧挂承载结构、轻型输送线侧部挡料定位等场景中，区别于传统焊接固定式悬臂，其铰接式的结构设计能够在非使用状态下向上翻折收纳，大幅减少闲置状态下的空间占用，尤其适合工位间距有限、需要周期性拓展操作面的生产作业场景。从实际功能来看，该构件的核心作用是为外伸端的负载提供稳定的刚性支撑，铰接位置的销轴结构经过公差配合优化，既保证翻折动作的顺畅无卡滞，又能在悬臂下放至工作位置时，通过贴合面的限位结构消除铰接间隙，避免承重状态下出现悬臂端下挠或晃动的问题。设计过程中首先需要核算悬臂的额定承载弯矩，根据常用工况下的外伸端负载最大值，确定竖版安装座的板材厚度、

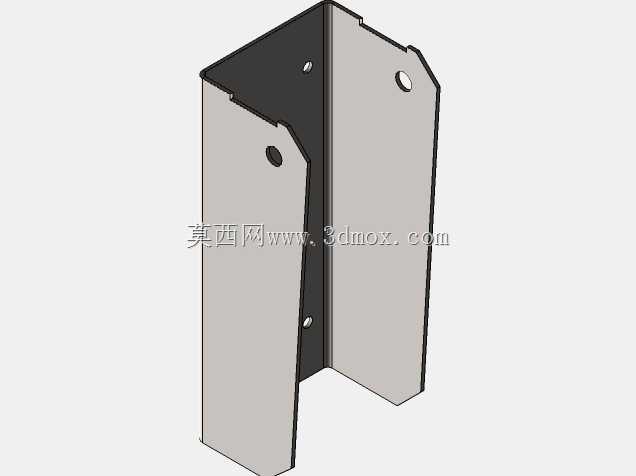

　　悬臂主体的截面折弯高度，折弯成型的槽型截面相比同等重量的平板结构，抗弯曲惯性矩提升40%以上，能够在控制整体重量的前提下保证足够的结构刚性。安装边界方面，竖版安装座上预留的沉头安装孔位适配常用的内六角膨胀螺栓或机丝螺丝，可直接固定在钢制型材立柱、混凝土墙面、设备主体钢结构侧壁上，安装时需要保证安装基准面的平面度公差不超过0.2mm，避免安装后悬臂出现侧向倾斜。悬臂主体的外伸端做了微向下的斜切收边处理，一方面能够避免端部直角边在作业过程中剐蹭操作人员或工件，另一方面在放置板状工件时，斜切边能够起到一定的导向作用，方便工件快速推送至悬臂支撑面上。铰接位置的销轴采用过盈配合压入竖版安装座的轴孔中，悬臂主体的铰接孔内预留有润滑脂存储槽，

　　长期使用过程中可定期注入少量润滑脂，减少铰接转动面的磨损，延长构件的整体使用寿命。在结构受力校核阶段，需要重点验算铰接点位置的剪切应力、悬臂根部的弯曲应力、安装座连接位置的拉拔应力，确保在1.5倍额定负载的静载测试下，各位置的应力值均低于材料屈服强度的60%，预留足够的安全冗余。考虑到实际使用中可能出现的侧向受力场景，悬臂主体的两侧折弯边高度从根部到端部做了等比例递减，既保证根部位置的抗扭性能，又控制端部的整体厚度，不会对工件放置造成干涉。这类活动悬臂相比气弹簧支撑的折叠结构，结构更加简单可靠，无需额外的弹性元件辅助，仅依靠自身的铰接限位结构即可实现工作位置的锁止，维护成本极低，适合在无气源、无电力供应的纯机械结构场景中使用。

　　针对不同的安装场景，该构件的表面可做喷塑、镀锌、发黑等不同的表面处理，适配潮湿、多粉尘、有轻度腐蚀的各类工业作业环境，安装时仅需要保证两个安装孔位的中心连线处于竖直状态，即可保证悬臂下放后处于水平工作位置，无需额外的角度调校，现场安装效率较高。
