摩擦型角移式皮革垫夹持执行机构

这类摩擦型角移夹持机构，常作为自动化生产线末端执行部件使用，在金属工件上下料、机加工工位工件转运、冲压线坯料抓取场景中适配性较强，尤其适合表面粗糙度适中、需要稳定夹持且避免硬钳口压伤工件表面的作业工况。不同于平行开合夹爪的直线运动逻辑，该机构采用钳口角移设计，开合过程中钳口沿10°到30°的角度范围做角向转动，夹持动作的轨迹沿角线方向移动，相比直动夹爪，在相同驱动行程下可以获得更大的开合范围，能够适配一定尺寸区间内的异形工件夹持需求，无需频繁更换夹爪即可覆盖多规格工件的抓取作业。

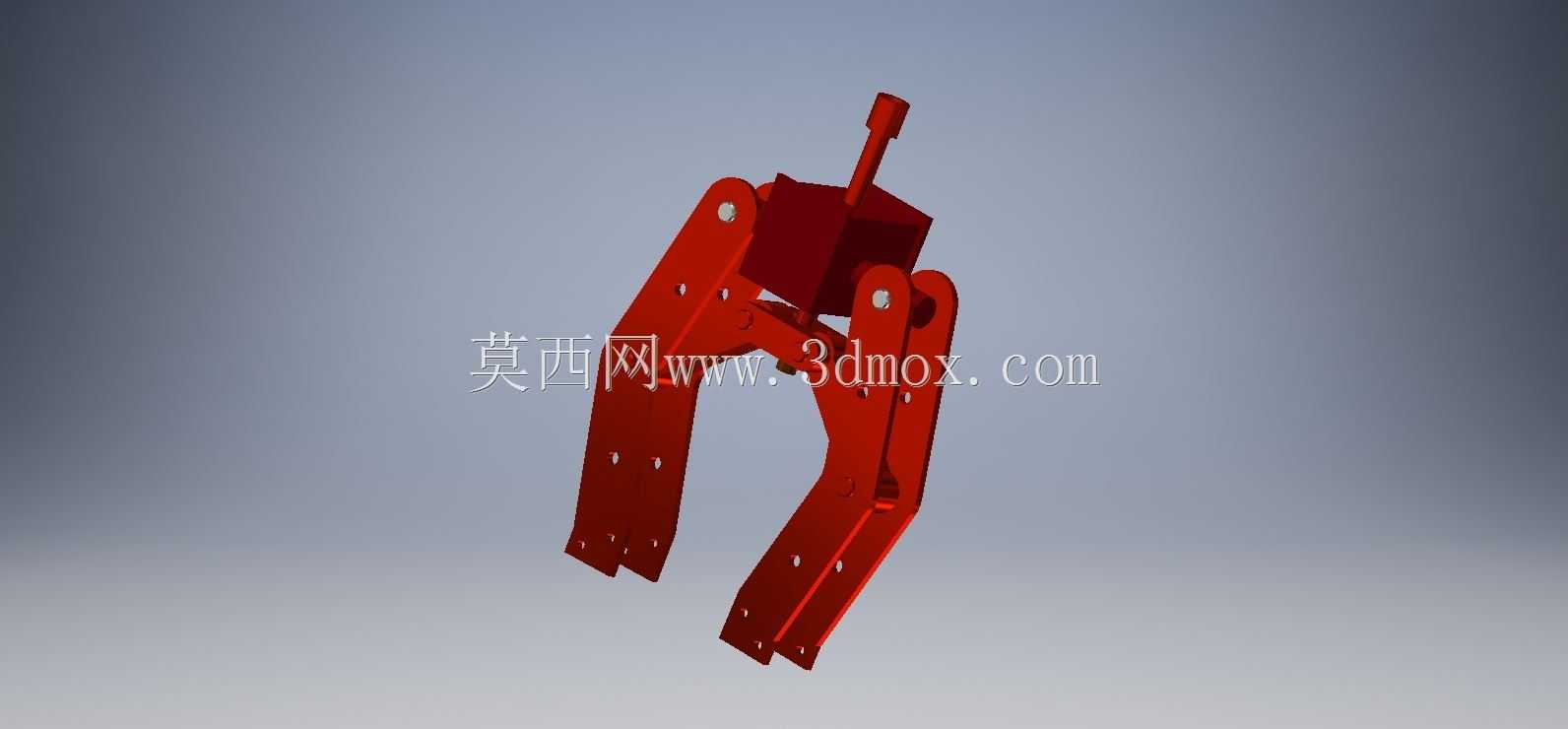

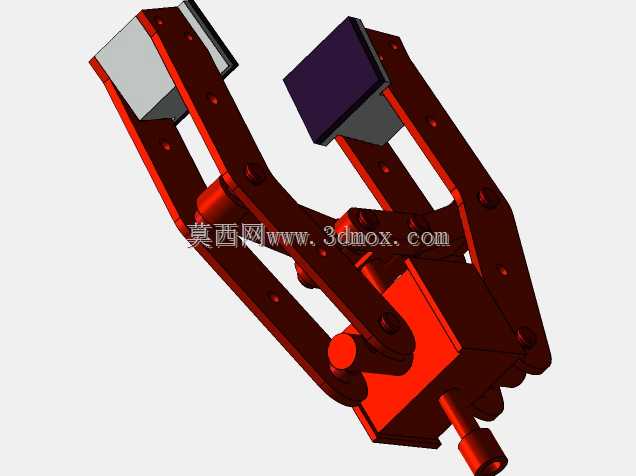

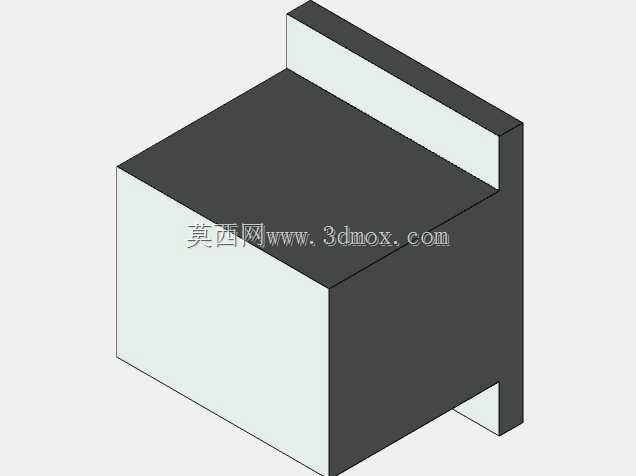

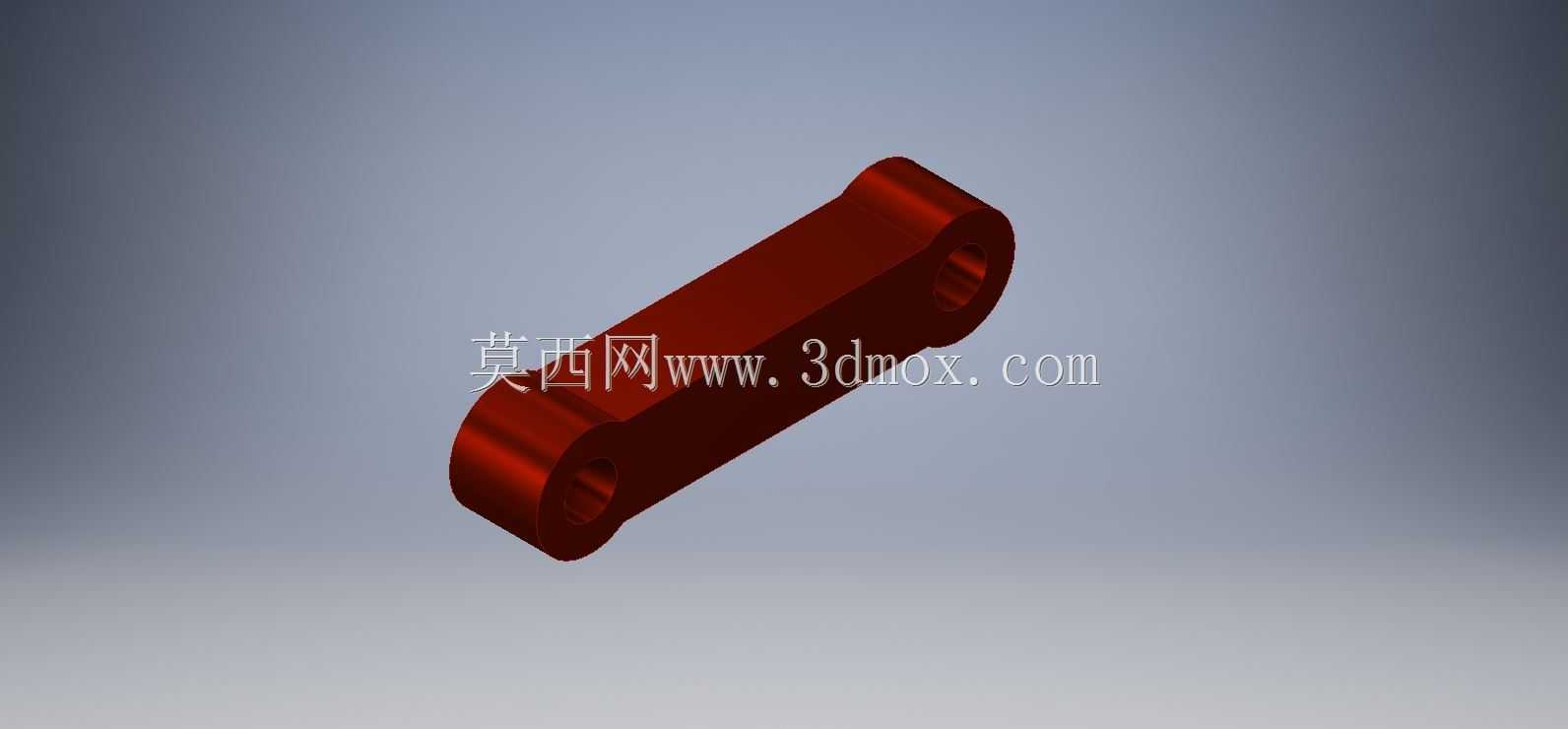

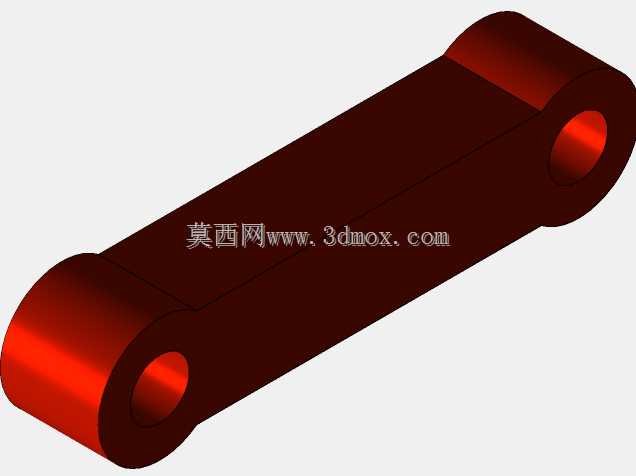

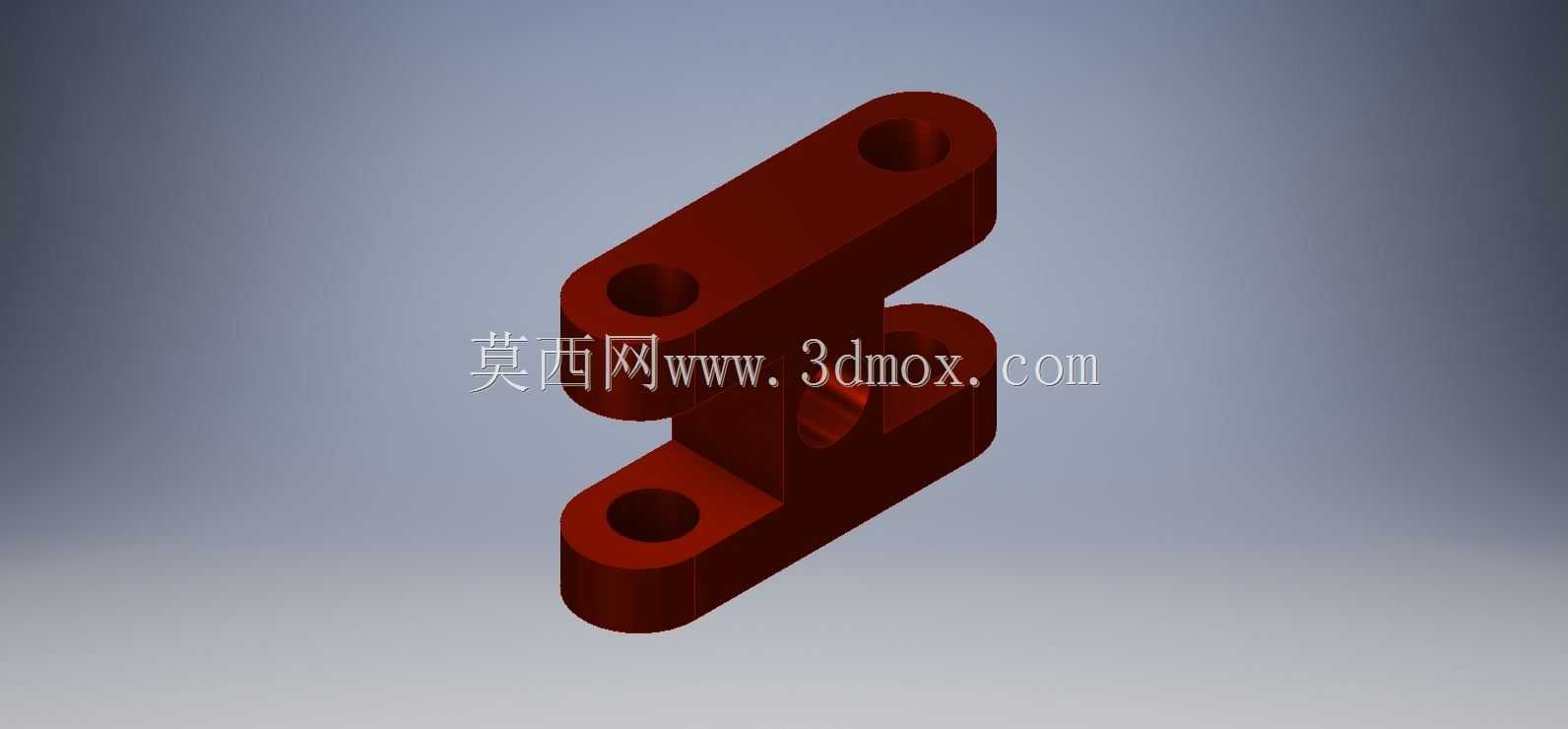

设计层面，机构采用对称式双钳臂布局，铰接点位置经过力矩匹配，驱动端施加的作用力通过连杆结构传递到钳口位置时，会形成随夹持力增大而同步提升的摩擦锁紧力矩，避免工件在转运过程中出现滑脱。钳口位置加装皮革夹持垫，一方面是利用皮革材质的高摩擦系数特性，在同等正压力下获得更大的接触摩擦力，提升夹持稳定性，另一方面皮革材质的硬度远低于金属工件，能够避免硬钳口直接接触工件表面造成的压痕、划伤，适配表面质量要求较高的金属零部件转运需求。

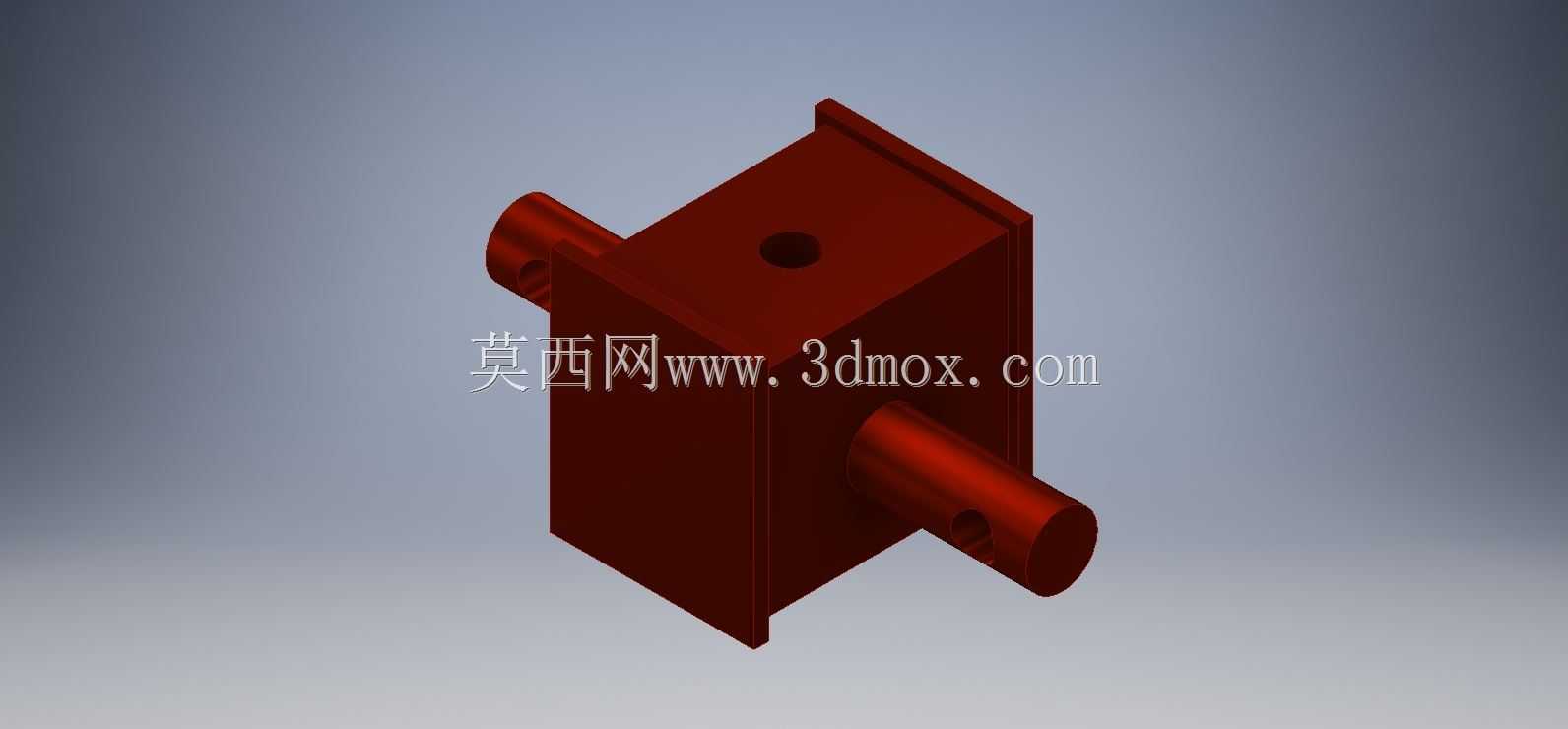

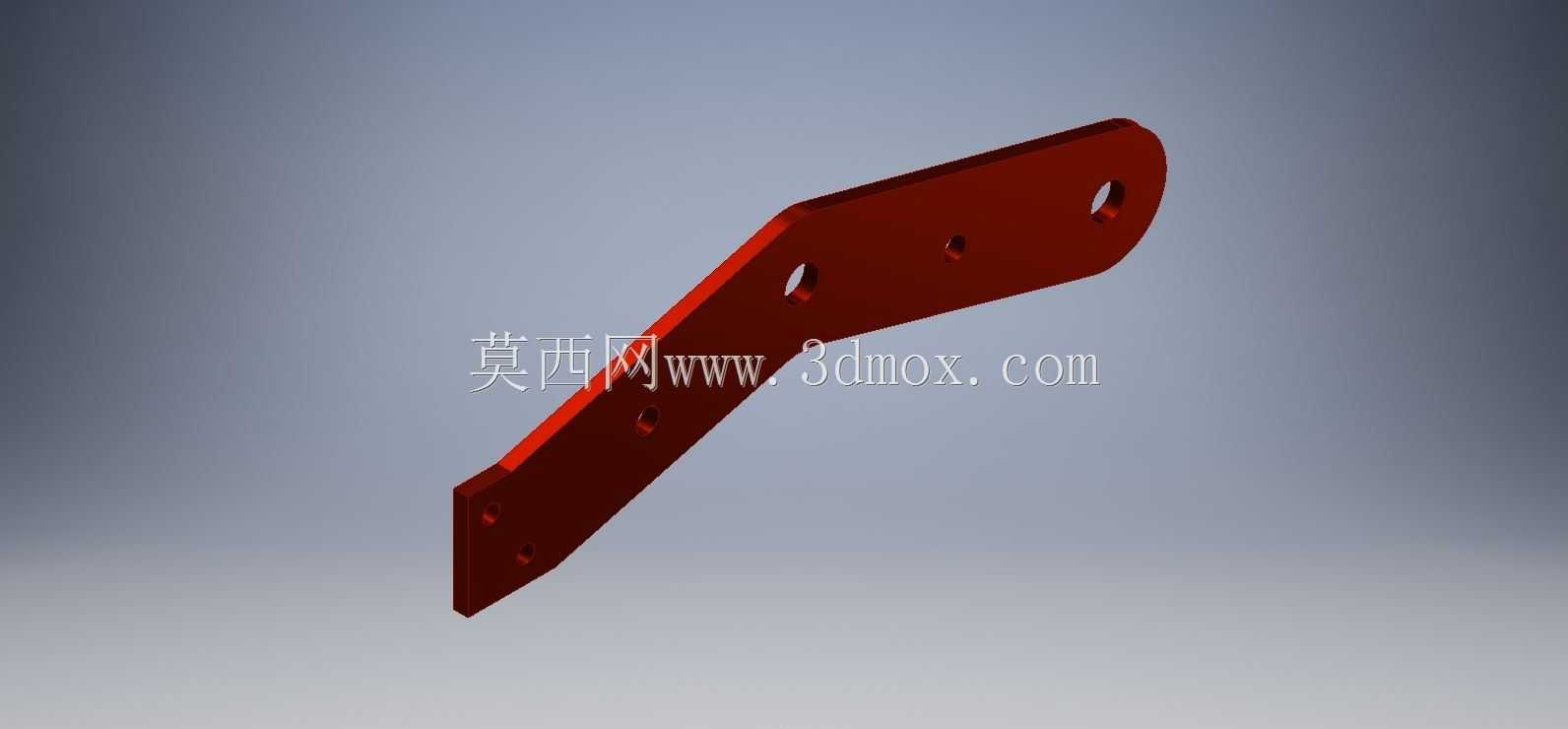

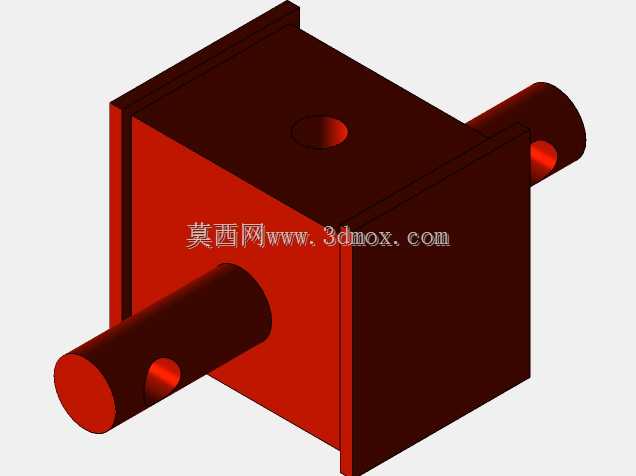

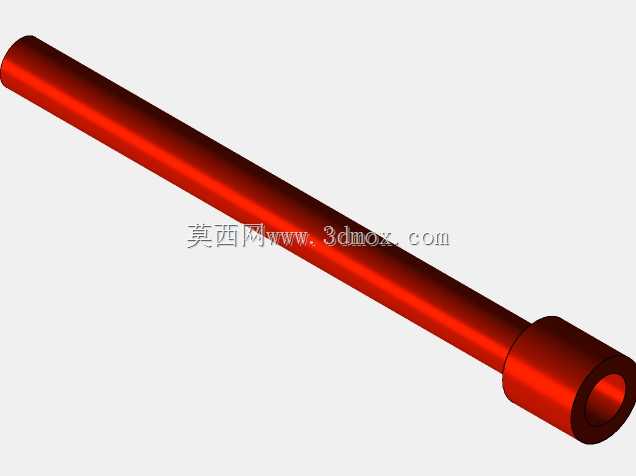

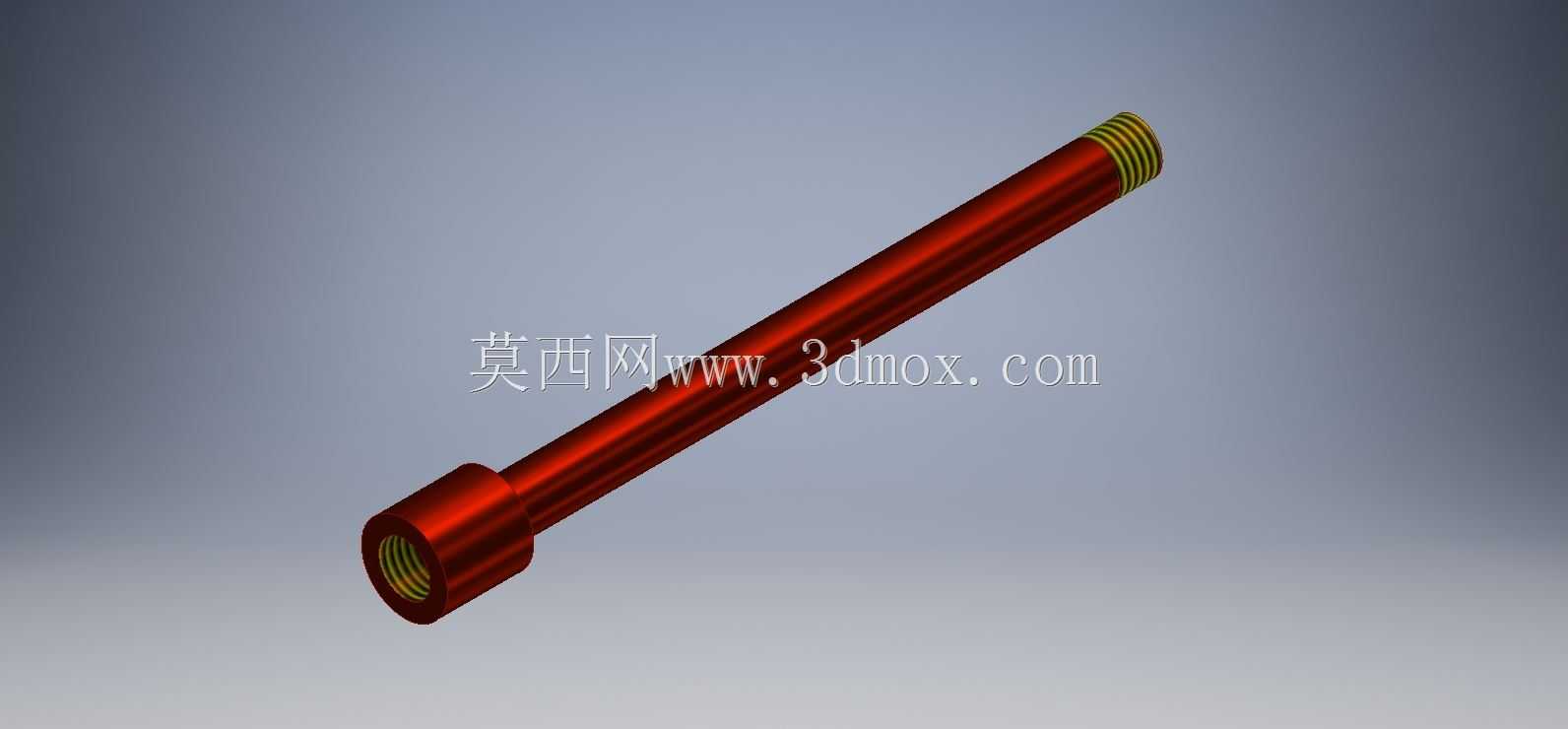

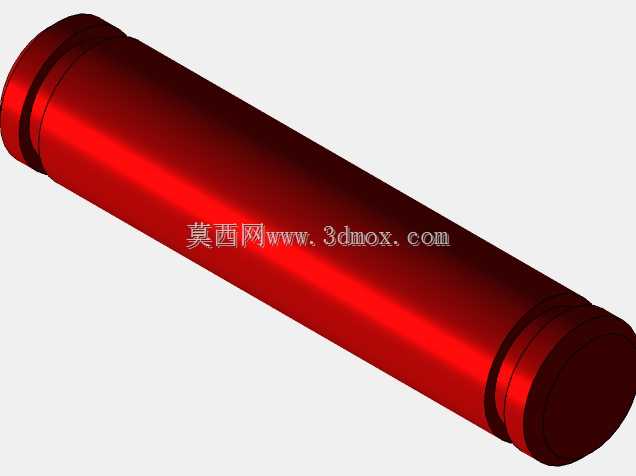

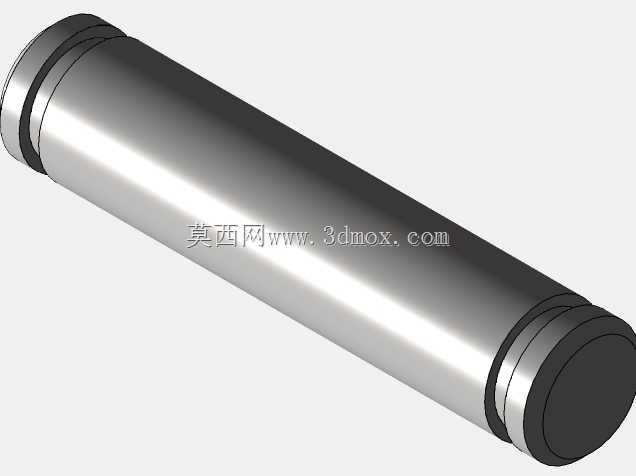

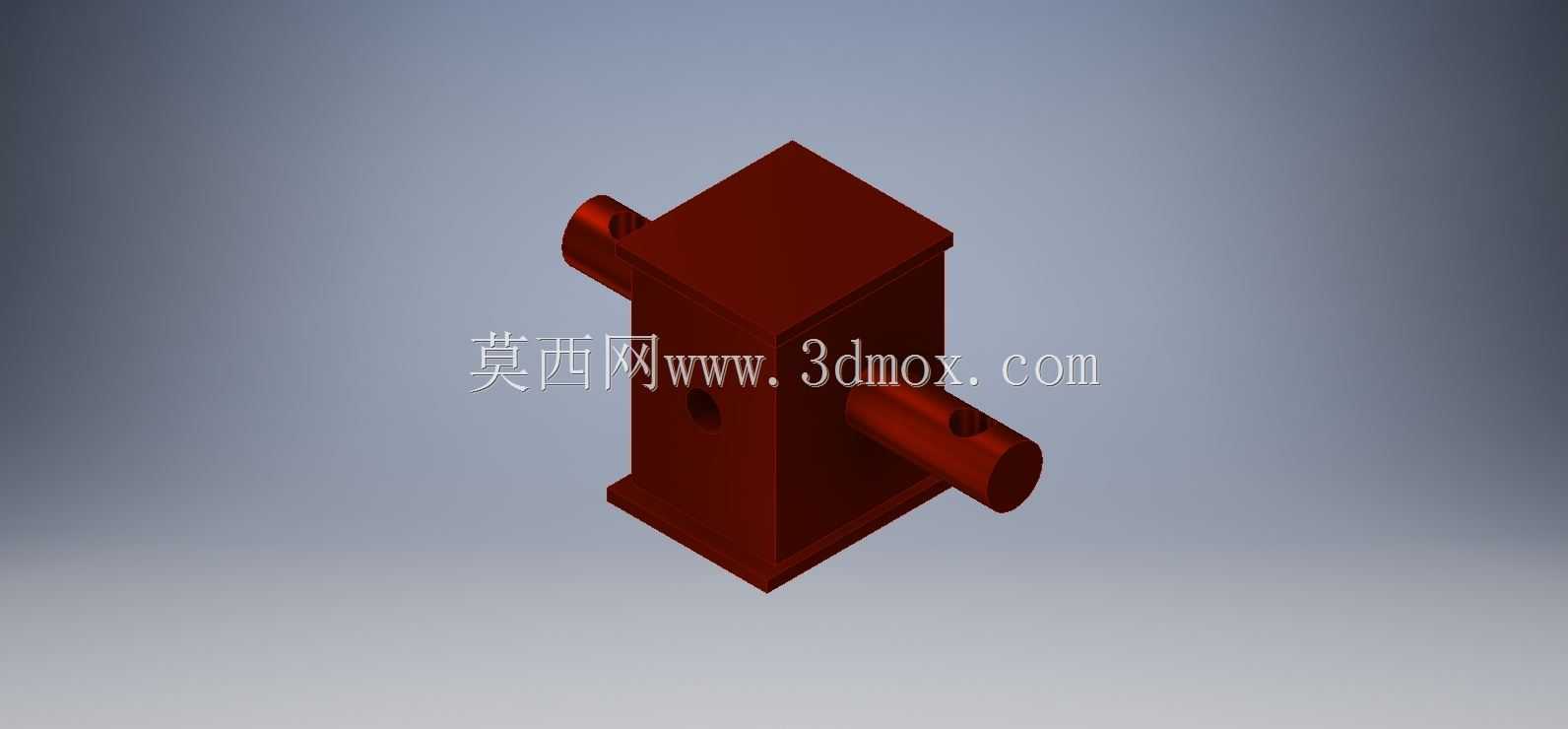

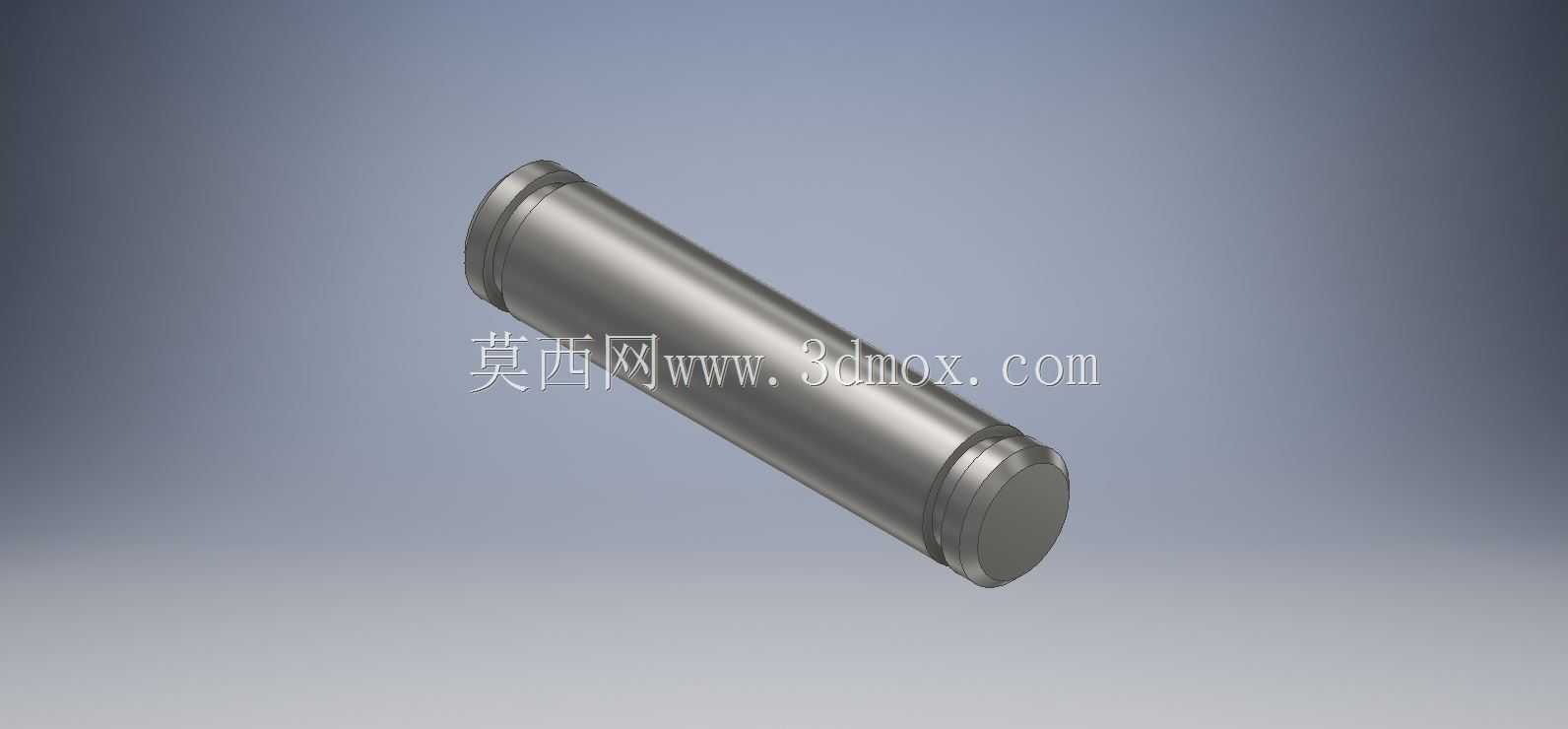

从安装边界来看，该夹持机构的驱动端位于结构上部，可直接与标准机械臂末端法兰对接，安装孔位采用通用间距设计，无需额外制作过渡转接板即可完成装配。整体结构的铰接部位均采用销轴连接，配合间隙控制在合理范围内，既保证开合动作的顺畅度，又避免间隙过大导致的夹持定位偏差。钳臂上预留的多组安装孔位，可根据实际使用需求更换不同厚度的皮革垫，或是调整钳口的有效夹持长度，适配不同重量、不同外形尺寸的工件抓取。

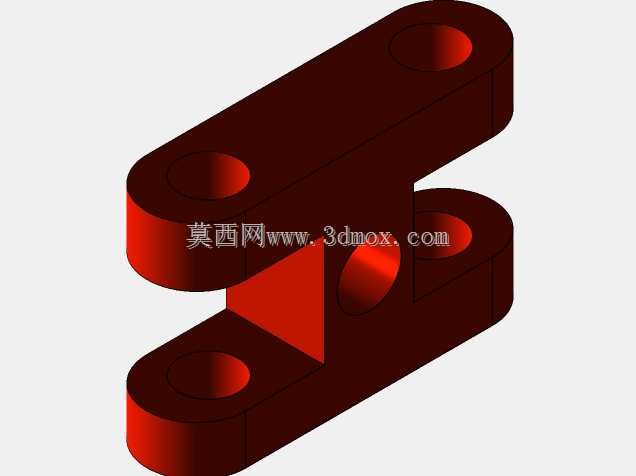

实际使用过程中，该类夹持机构不需要额外的复杂辅助结构，依靠自身的角移增力特性即可实现可靠夹持，相比气动吸盘类抓取部件，不受工件表面平整度、镂空结构的限制，对于带孔、表面存在轻微凹凸的金属件也能稳定抓取；相比硬接触式的刚性夹爪，皮革垫的存在可以缓冲夹持瞬间的冲击力，减少工件表面损伤的概率，在中小负载的工件转运场景中具备较高的实用价值。结构整体的受力路径经过优化，驱动作用力从上部驱动件输入后，通过两侧对称的连杆结构均匀分配到两个钳臂上，保证两侧钳口的夹持力一致，避免单侧受力过大导致的工件偏斜、脱落问题。
