冲击式水轮机转轮水斗结构设计

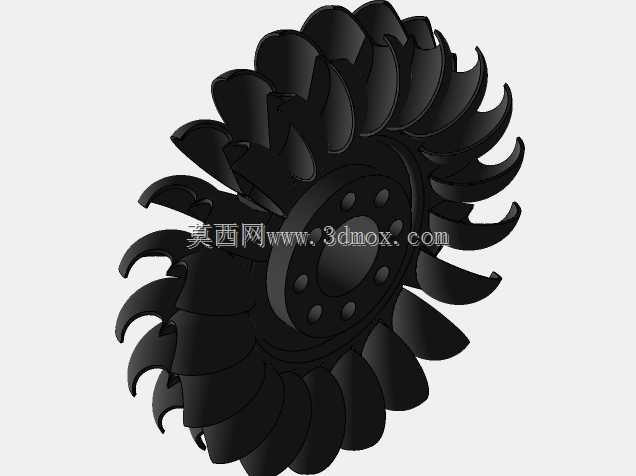

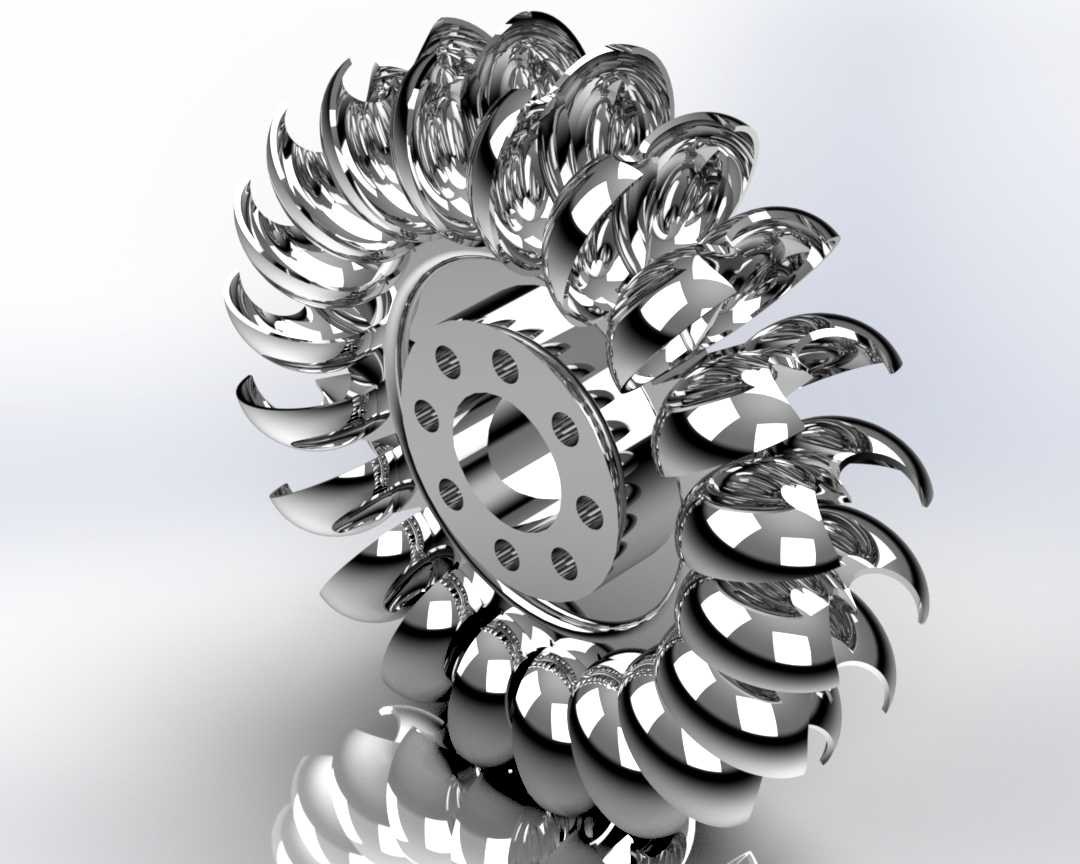

在中小型径流式水电站的水头落差区间，冲击式水轮机是适配高水头小流量工况的核心能量转换部件，本次设计的冲击式水斗转轮，核心作用是将高压射流的动能直接转化为转轮的旋转机械能，无需依赖水流的压能变化，适配山区引水式电站、小型梯级水电开发的场景，也可用于工业余压能量回收的透平单元。从结构设计逻辑来看，水斗的曲面轮廓是能量转换效率的核心影响因素，设计时优先保证射流冲击水斗后，水流能沿斗叶曲面平顺折转接近180度，最大限度将动能传递给转轮，同时避免水流飞溅干扰相邻水斗的进流状态。斗叶的进水边缘做了锐边修型处理，减少射流切入时的能量损耗，斗叶背部的曲面则做了避空设计，保证转轮旋转过程中，已经完成能量交换的尾水能够顺利排出，不会在转轮室内部形成扰流影响运行效率。中心轮毂部分采用法兰式连接结构，沿圆周均匀分布的安装孔可直接与主轴端的连接法兰对接，安装时需要保证水斗节圆与主轴的同轴度公差控制在0.02mm以内，避免高速旋转时产生不平衡振动。本次设计的转轮直径为0.274米，属于小型冲击式转轮规格，适配的单机容量区间在几十千瓦到数百千瓦级，安装时需要匹配对应口径的喷嘴射流直径，保证射流能够完整覆盖水斗的有效工作区域，同时不会因为射流过宽冲击到斗叶侧边造成能量损失。水斗的根部与轮毂的过渡区域采用大圆角过渡结构，避免应力集中，因为转轮在高速旋转时，水斗根部不仅要承受自身旋转产生的离心力，还要承受射流周期性冲击带来的交变载荷，圆角过渡能够有效降低该区域的应力峰值，提升部件的疲劳寿命。从实际运行的角度，该结构的水斗拆装维护较为便捷，单个斗叶如果出现磨损或者气蚀损伤，可以单独进行更换，无需整体更换转轮，降低电站的运维成本。设计过程中对水斗的曲面做了连续曲率校验，保证曲面没有拐点或者突变，减少水流在斗面的流动阻力，同时对转轮整体做了动平衡校核，确保额定转速下的振动值符合水电设备的运行标准。
