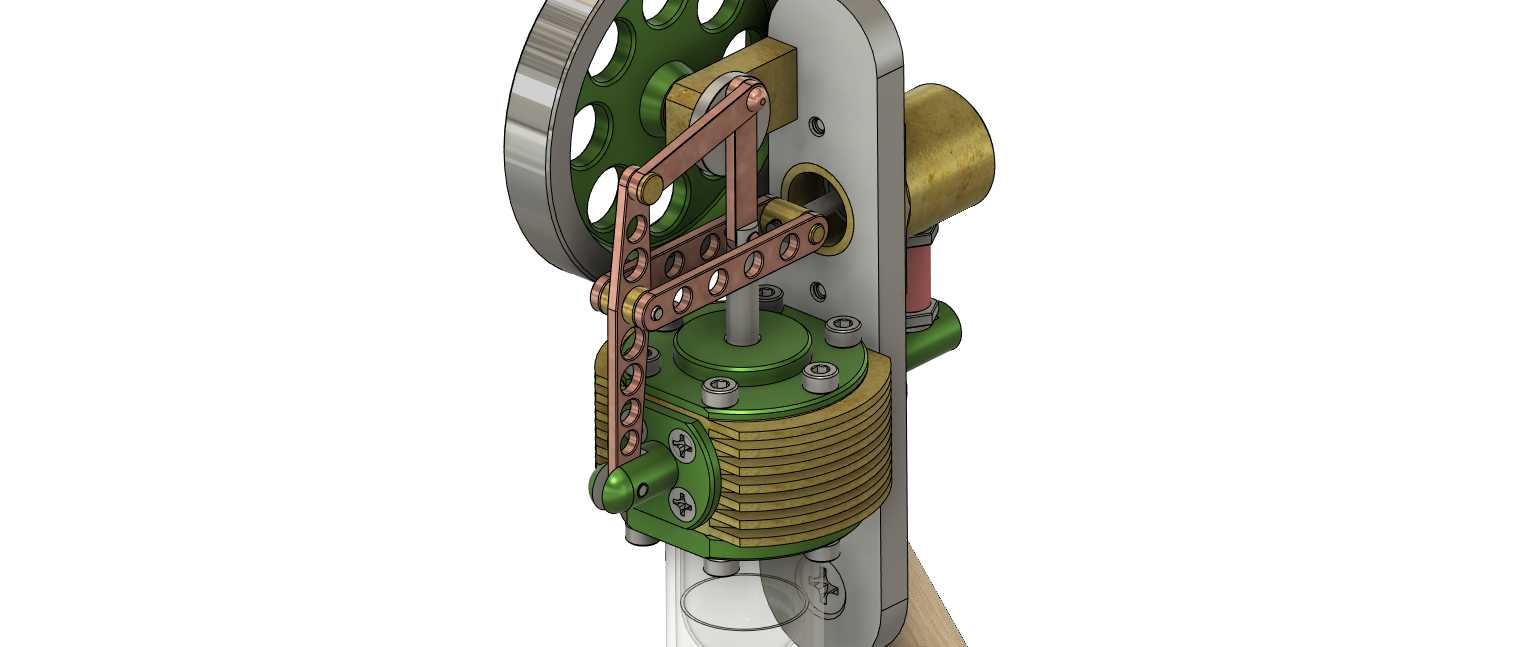

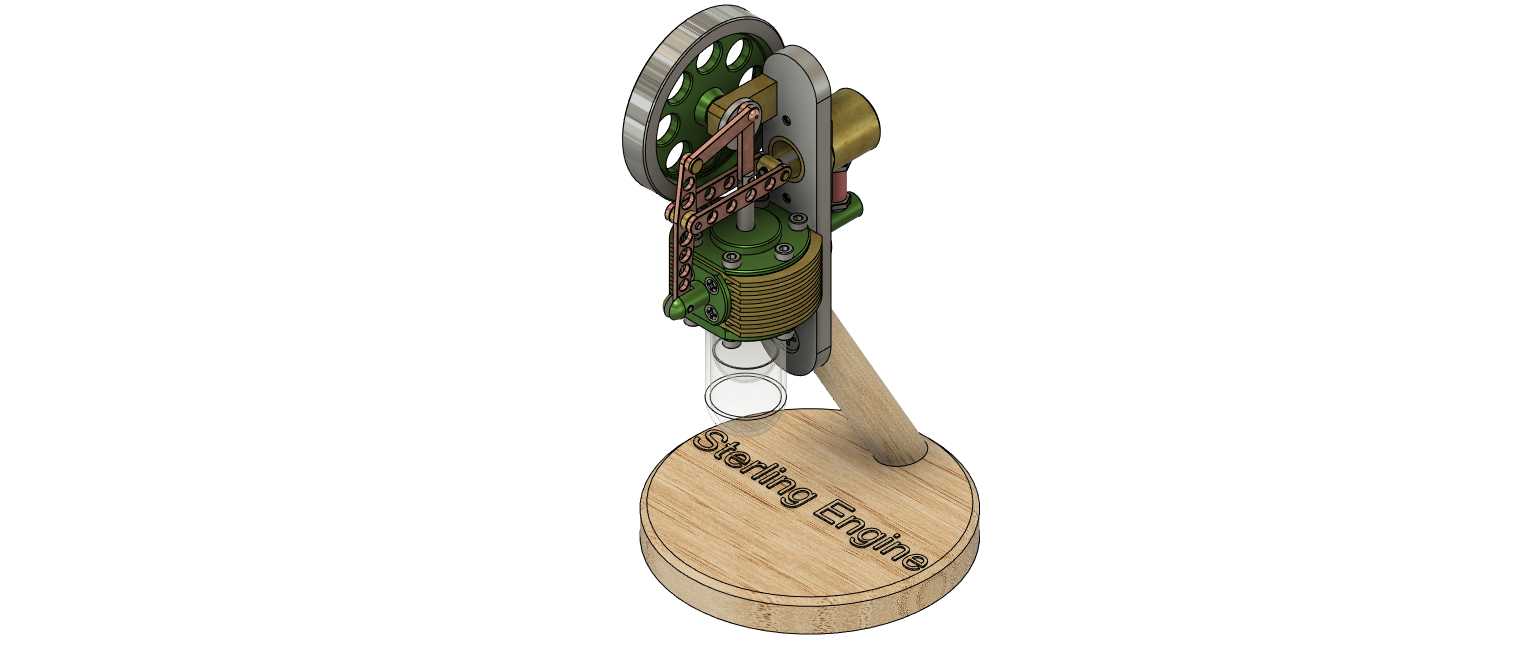

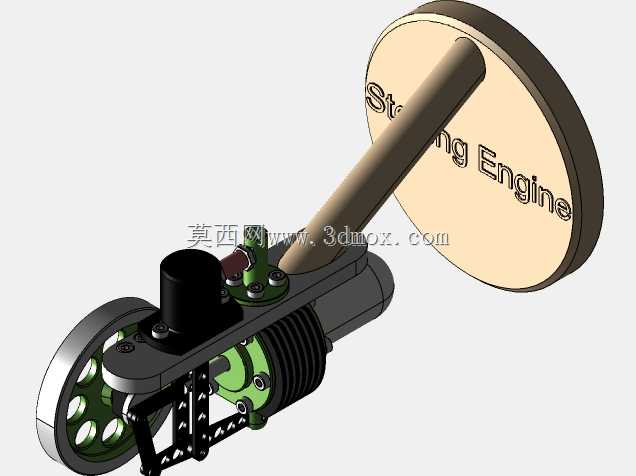

立式斯特林动力装置结构设计展示

这款立式斯特林动力装置的结构设计，核心围绕外燃式热力循环的工作逻辑展开，区别于传统内燃机的缸内燃烧做功模式，它依靠外部热源对缸内工质加热形成压差，进而推动活塞完成往复运动，整套结构的布局充分考虑了教学演示、小型动力输出场景的实际使用需求。从实际应用场景来看，这类小型立式斯特林装置常被用于热力学科普教学、低功率动力输出实验场景，也可作为小型余热回收场景的动力演示单元，它对热源的适配性较强，只要能形成稳定的缸壁温差即可维持运转，无需依赖特定燃料供给，这也是外燃式动力结构的核心优势。在功能特性层面，整套传动结构采用立式同轴布局，动力活塞与配气活塞的运动相位通过曲柄连杆机构精准匹配，飞轮组件设置在结构上部，依靠自身转动惯量抵消活塞运动的死点冲击，保证运转过程的连续性；底座采用圆形实木支撑结构，既可以降低整机重心提升放置稳定性，也能隔绝下部热源传递到支撑面的热量，避免放置台面出现烫损。设计过程中，首先要确定的是冷热腔的容积比，这一参数直接决定循环效率，冷端采用外露式散热鳍片结构，增大与空气的接触面积提升散热效率，热端直接对接外部热源，缸体密封结构采用低摩擦系数的密封件，减少往复运动的阻力损耗；传动连杆的铰接点全部采用间隙配合的销轴结构，既保证运动灵活性，也控制了装配公差带来的传动卡顿问题。从安装边界来看，整机采用圆形底座支撑，底座直径控制在常规手掌可托举的尺寸范围内，整机高度不超过二十厘米，放置时仅需要保证底座水平、热端下方预留足够的热源放置空间即可，不需要额外的固定安装结构；上部飞轮的转动半径经过严格核算，转动过程中不会超出底座的投影范围，避免运转过程中与周边物体发生剐蹭。整套结构的零件全部采用可拆解设计，方便学习者观察内部的活塞运动、连杆传动的完整过程，各运动部件的润滑点位都预留了注油空间，长期存放后重新运转时仅需要在铰接点涂抹少量润滑脂即可恢复顺畅状态，不需要复杂的维护操作。
