齿轮式高压输油泵结构设计方案

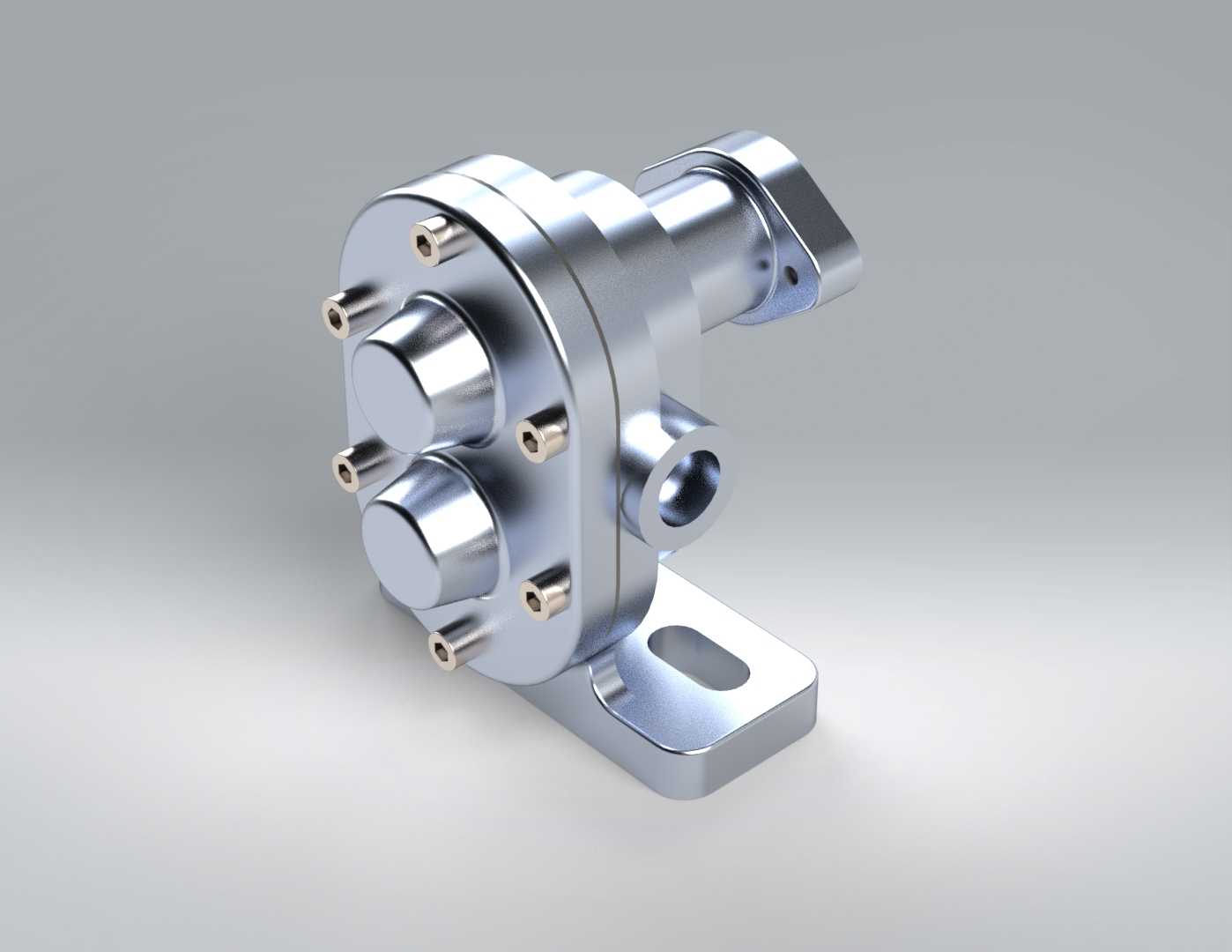

这款齿轮式输油泵的结构设计，首先要匹配小型液压系统、燃油输送回路的实际安装需求，底部一体式安装支座预留了长圆形调节安装孔，可适配不同孔距的安装基面，安装时能通过孔位微调补偿基面加工的位置误差，降低安装面的加工精度要求，支座与泵体采用一体化铸造成型后做精密机加工，整体刚性足以承受1.6MPa额定工作压力下的管路振动与内部液压冲击，不会出现安装支座变形导致的齿轮啮合偏移问题。从功能实现逻辑来看，该泵采用外啮合齿轮作为核心输送元件，泵体内部的齿轮腔加工精度控制在IT7级，齿轮端面与侧盖板的间隙控制在0.02-0.04mm区间，既保证齿轮转动无卡滞，又能将容积效率维持在90%以上，避免内部泄漏导致的输出压力不足。进出油口采用侧置式布局，与齿轮腔的吸排油腔直接连通，进油口口径略大于出油口，可降低吸油阻力，避免高转速工况下出现吸空、气蚀问题，出油口可直接对接标准液压油管接头，适配常规的液压管路连接规范。设计过程中优先考虑了部件的拆装维护性，泵体与侧盖板通过六根内六角螺栓周向均匀紧固，螺栓预紧力按对角顺序施加，可保证盖板受力均匀，避免盖板变形导致的端面泄漏，日常维护时只需拆解侧盖板即可检查齿轮磨损情况、清理腔体内的杂质，无需将整个泵从安装基座上拆除。轴伸端采用阶梯轴结构，可适配不同规格的联轴器或带轮，能匹配电机、内燃机等多种动力源的连接需求，轴端的密封腔预留了标准骨架油封的安装位置，可有效防止泵内输送介质沿轴向外泄漏，同时避免外部灰尘杂质进入泵腔磨损齿轮啮合面。从实际应用场景出发，该结构的泵可用于小型机床的润滑系统供油、燃油锅炉的燃油输送、小型液压站的压力油供给，也可作为润滑油输送泵用于设备的集中润滑回路，整体外形紧凑，轴向与径向尺寸都控制在较小范围内，可在安装空间局促的设备内部布置，不会占用过多的设备安装空间。齿轮参数设计上选用了变位齿轮结构，可消除齿轮根切问题，同时降低齿轮啮合时的困油现象，泵体上预留的困油卸荷槽可将啮合区的困油顺利导出，降低泵运行时的振动与噪声，即使在1500r/min的额定转速下运行，整体噪声也能控制在65dB以内，不会对周边作业环境造成过大的噪声影响。
