大容量食用塑料油瓶外观结构三维设计

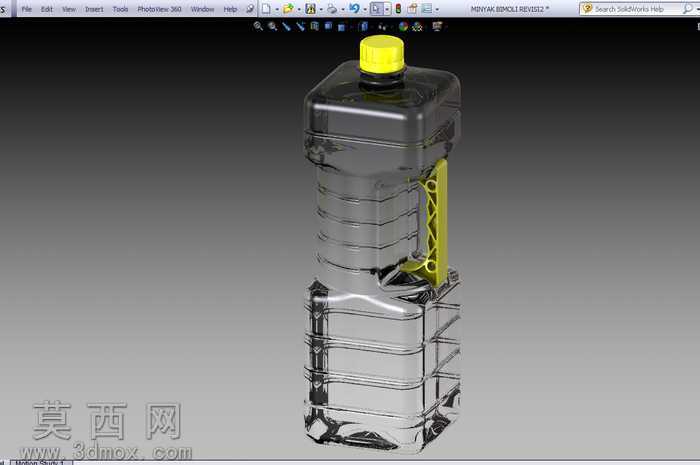

本作品为大容量食用植物油包装瓶的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循食品包装容器的实用设计逻辑，兼顾生产可行性与日常使用的人机体验。建模阶段首先完成整体轮廓的参数化搭建，以瓶身主体的长方体切角造型为基础，通过多段放样、曲面裁剪完成瓶身周圈的环形加强筋结构建模，每道加强筋的凸起高度、过渡圆角均经过参数化调试，既保证瓶体盛装液体后的抗形变能力，也让瓶身握持区域的弧度贴合日常抓握的手掌曲线。瓶身侧面的一体化手提结构是建模的重点部分，通过曲面加厚、筋位阵列完成提手的镂空造型，提手与瓶身衔接处做了大圆角过渡处理，避免应力集中导致的注塑成型缺陷，同时提手内侧的弧度贴合手指弯曲形态，降低满装状态下提拿的勒手感。瓶盖部分采用分体式建模思路，分别完成黄色防盗瓶盖与瓶口螺纹结构的参数化绘制，螺纹的牙距、牙高均匹配通用食用油瓶口的密封标准，瓶盖顶部的防滑竖纹通过圆周阵列完成，保证开合瓶盖时的摩擦力充足。材质与渲染阶段，针对瓶身的透明食品级PET材质做了专项调试，调整材质的折射率、透光率与粗糙度参数，还原透明塑料的通透质感，同时模拟出塑料材质轻微的表面反光与内部液体的隐约透视效果；提手与瓶盖的黄色PP材质则调整了哑光塑料的漫反射参数，还原硬质食品级塑料的细腻磨砂质感，渲染场景采用渐变灰色背景搭配柔和的三点布光，清晰呈现瓶身的结构层次与材质差异，完整还原产品量产之后的真实视觉效果。整个设计过程充分考虑注塑吹塑成型的工艺要求，所有结构的拔模角度、壁厚均匀性都经过参数校验，避免出现壁厚突变导致的成型缩痕问题，瓶底的内凹结构也做了加强筋处理，保证瓶身放置时的稳定性，整体结构紧凑实用，造型符合大众对大容量食用油包装的使用认知。
