壁挂式室外电加热取暖设备结构设计

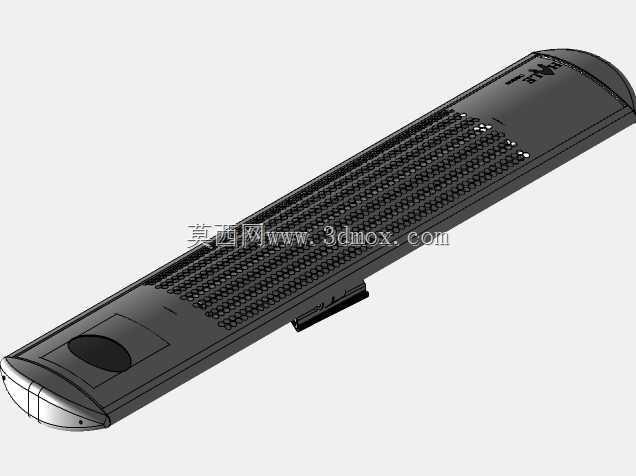

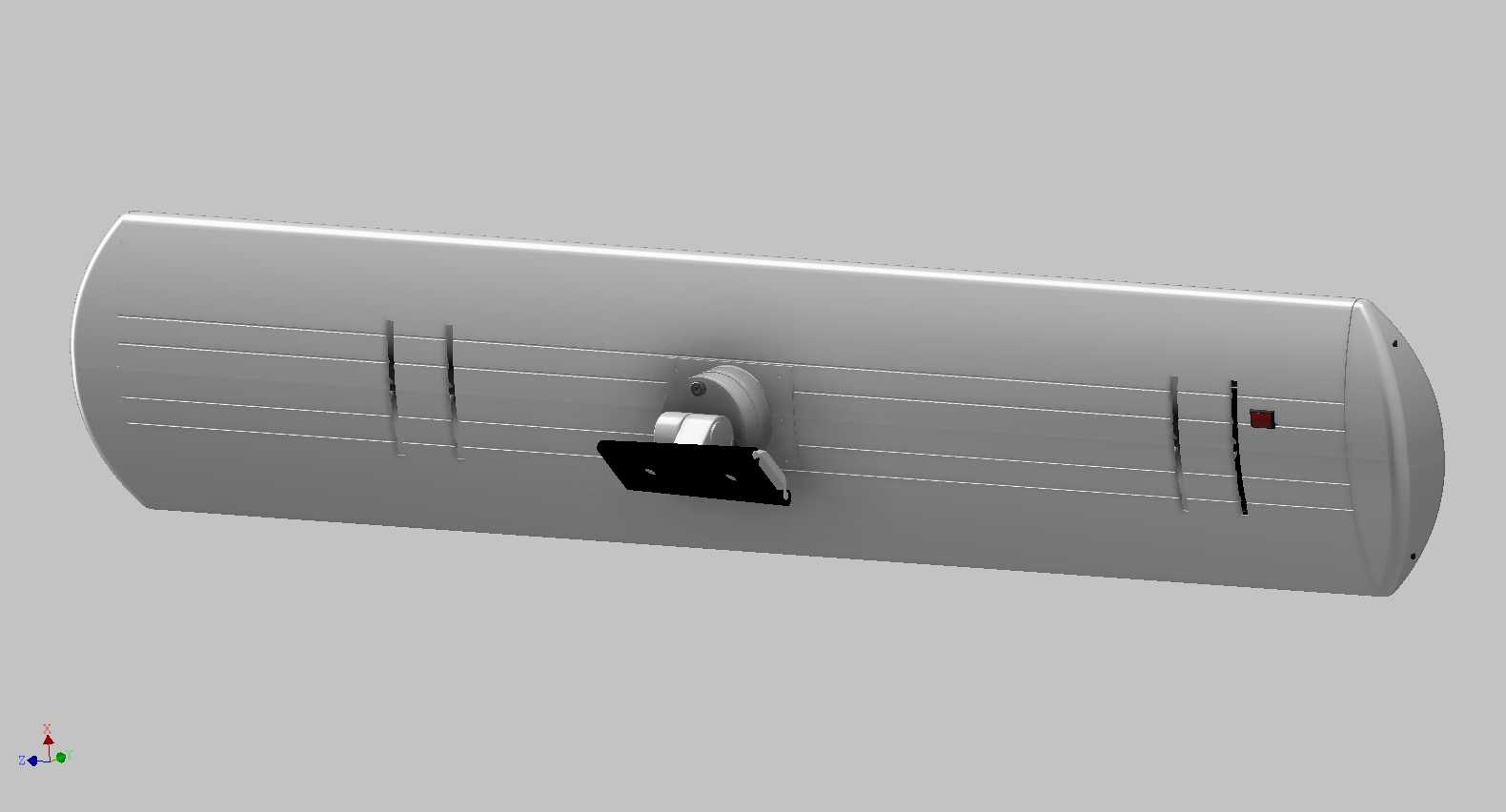

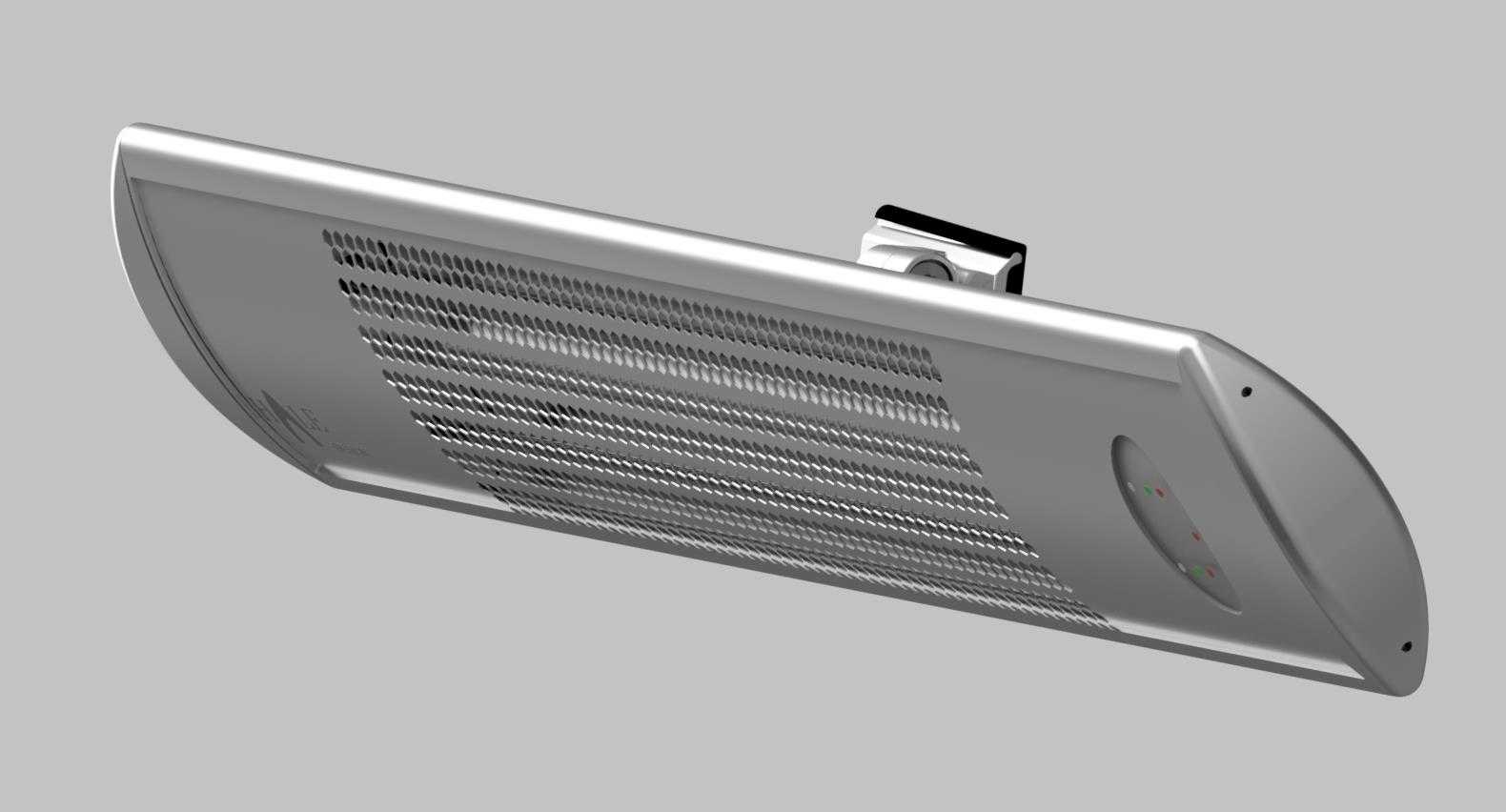

这款壁挂式室外电加热设备，主要面向半开放室外休憩区域的局部采暖需求，常见于户外露台、商业外摆区、开放式吸烟点、景区等候区这类无法搭建全封闭采暖空间的场景，能够在人员停留的局部区域形成稳定的热辐射覆盖，避免露天环境下热量快速散逸导致的采暖失效问题。设备整体采用长条形流线型壳体设计，壳体选用拉伸铝合金材质一体成型，表面做阳极氧化哑光处理，既能够抵御室外环境下的潮气、盐雾腐蚀，也可以避免长期日晒导致的壳体老化褪色，同时金属壳体本身具备良好的导热均温特性，能够辅助散热面的热量均匀向外扩散，避免局部温度过高带来的安全隐患。设备的热发生核心采用远红外辐射加热结构，区别于传统对流式采暖依赖空气循环带热的模式，辐射加热可以直接将热量传递到被照射的人体与物体表面，不会因为室外空气流动带走大量热量，热利用率在露天有风环境下比对流采暖设备高出四成以上，加热面的格栅结构做了等距倾斜排布，既可以遮挡内部加热元件避免异物直接触碰，也能够引导热辐射按照预设的向下倾斜角度输出，匹配壁挂安装后人员坐立状态的受热范围，减少无效的热量向上耗散。安装结构上，设备背部配备可调节角度的壁挂支架，支架与壳体的连接位设置了多档卡位结构，安装时可以根据安装高度调整设备的俯仰角度，适配2.2米到3米之间的不同壁挂安装高度，确保热辐射覆盖范围刚好落在下方人员活动的1.2米到2米高度区间，不会出现热量直射人眼或者覆盖范围偏离活动区的问题。设备整体厚度控制在8厘米以内，宽度根据功率等级覆盖60厘米到12厘米区间，安装时突出墙面的距离不超过15厘米，不会对室外通行空间造成过多挤占，壳体两端做了圆弧收边处理，没有尖锐外凸结构，避免人员路过时发生磕碰划伤。壳体侧面预留了隐藏式接线腔，接线位做了防水密封结构，防护等级达到IP54级别，可以抵御室外降雨时的溅水以及扬尘侵入，适配室外长期露天安装的使用要求，设备前端的指示灯区域做了半透明磨砂罩，既可以清晰显示设备运行状态，也不会因为光线直射产生眩光影响使用体验。在结构设计阶段，重点做了加热元件与壳体之间的隔热隔断，在加热芯与背部安装板之间设置了多层隔热衬垫，避免设备运行时背部温度过高，传导到安装墙面导致墙面饰面受热老化，同时壳体上的格栅开孔做了错位排布，在保证热辐射透出效率的前提下，避免雨水顺着格栅直接滴落到内部加热元件上，提升设备在复杂室外天气下的运行可靠性。
