5000mmKHD固定窑罩工业结构设计

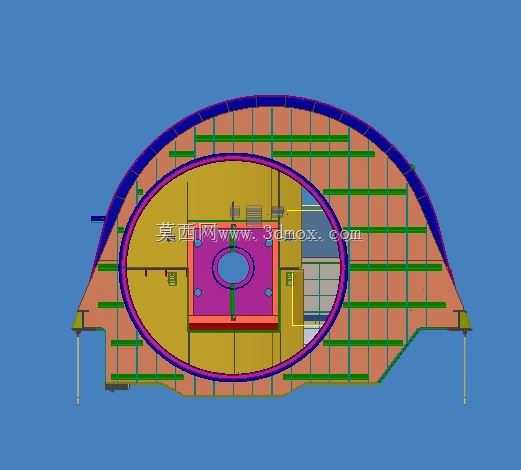

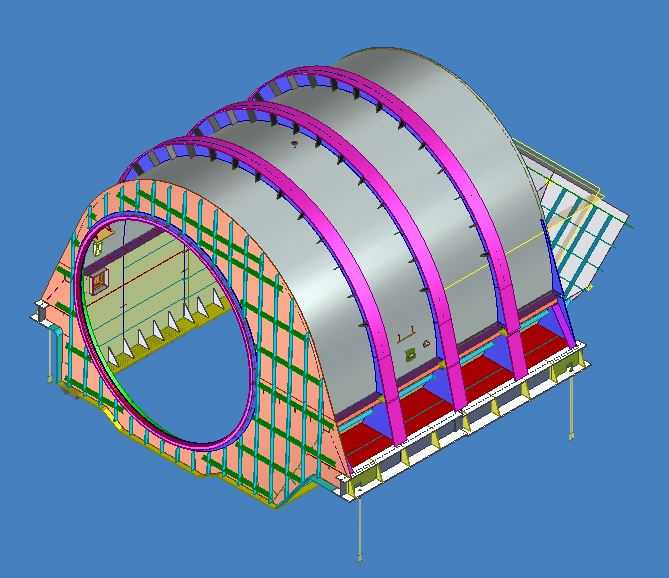

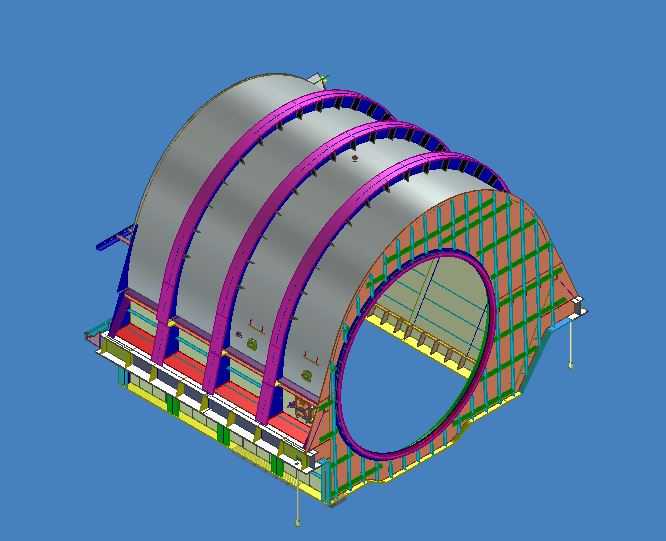

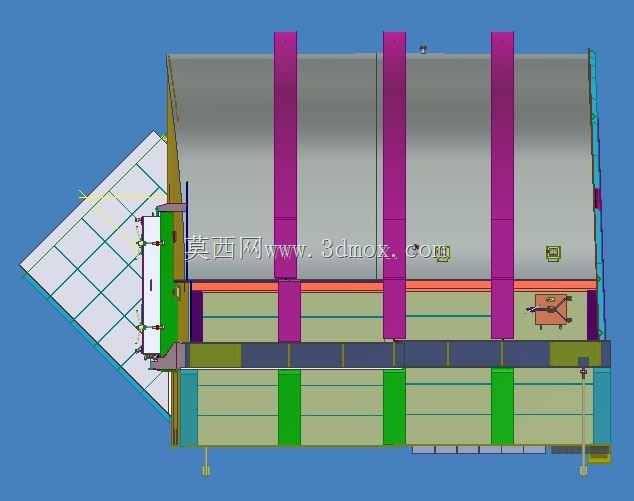

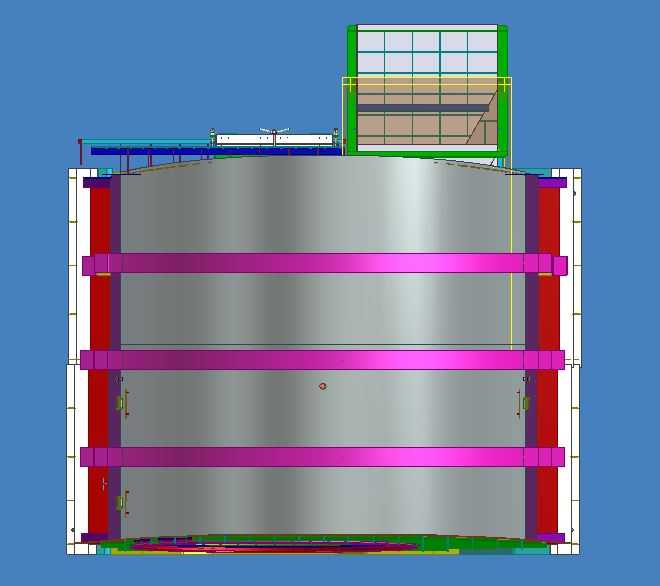

在新型干法水泥熟料生产线的烧成工段，窑尾与回转窑衔接的固定窑罩是承担热工密封、工况隔离、物料导向的核心配套部件，本次设计的5000mm规格KHD型固定窑罩，适配对应规格的回转窑窑口安装边界，整体采用半拱式筒壳结构，一端为与回转窑窑口配合的圆形法兰接口，另一端衔接窑尾烟室或固定支架的安装基面。从实际工况需求出发，设计阶段首先考量了窑口区域的高温热形变余量，整体壳体采用分段式拱架支撑结构，三道沿筒体轴向排布的加强环筋采用耐高温型钢弯制，环筋与外层弧形护板之间预留了隔热衬料的填充空间，避免高温壳体直接接触外部钢结构造成热损耗与结构形变。壳体下部设置了倾斜导料结构，能够将回转窑运转过程中溢出的回落熟料重新导回窑内，减少熟料飞散带来的现场清理工作量与物料损耗。两侧的侧墙采用格构式型钢支撑框架，框架内侧预留了锚固件安装位，用于后续施工时固定耐火隔热衬层，侧墙底部设置了与下部安装平台匹配的连接支座，支座上开设有长圆形调节孔，可补偿安装过程中的基础施工误差，同时适配设备运行过程中热胀冷缩带来的微量位移。圆形接口端设置了多层密封结构安装位，可配合鳞片式密封或气缸压紧式密封装置，减少窑内高温含尘气体的外溢，降低工段热损耗与现场粉尘浓度。拱顶部分的弧形护板采用分块拼接设计，单块护板尺寸控制在现场吊装允许的范围内，拼接处采用搭接密封结构，避免衬料施工或后期运行过程中出现漏风漏料问题。设计过程中同步校核了壳体在高温荷载、衬料自重、窑内负压工况下的结构强度，对环筋与侧墙支撑的连接节点做了加强处理，避免长期交变热应力下出现焊缝开裂问题。整个结构的安装边界充分考虑了现有生产线的改造适配需求，下部支座的孔位排布、端部法兰的连接尺寸均匹配同规格KHD型回转窑的原有安装尺寸，可直接用于老旧生产线的窑罩替换安装，无需对现有基础做大规模改造，能够有效缩短现场施工停机周期。
