直插式RFB隔离DC-DC电源转换器

项目分类:3D模型 发布时间:2021-09-02 ID:262214
  • 直插式RFB隔离DC-DC电源转换器
  • 直插式RFB隔离DC-DC电源转换器

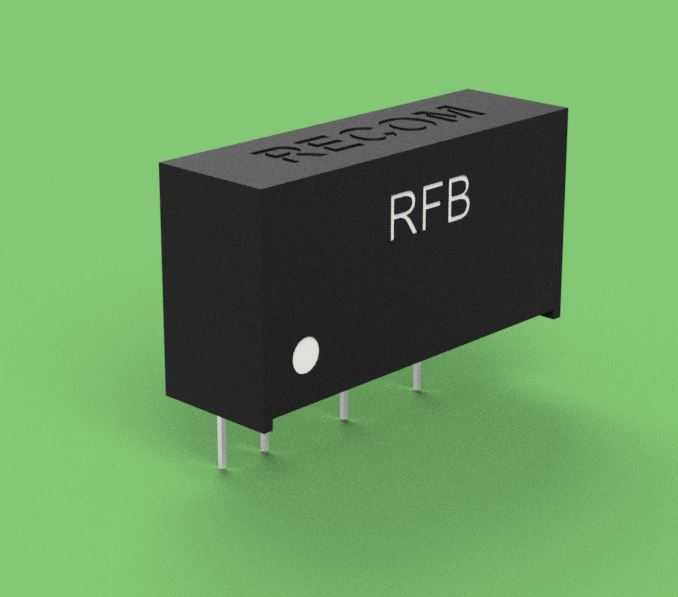

在成本控制要求严苛的通用工业电控场景中,这类直插封装的RFB系列DC-DC转换模块,是解决板级电源隔离、不同电位回路电压匹配的常用选型方案。从结构设计来看,模块采用黑色阻燃环氧塑封外壳,顶面丝印清晰标注系列标识与品牌信息,外壳侧面预留的圆形定位标记,是生产装配、手工焊接时识别引脚定义的关键参照,能有效避免反向插装导致的模块烧毁、后端电路损坏问题。引脚采用标准直插式排布,引脚间距符合常规PCB板载安装的通用规范,在做PCB布局时,不需要额外定制特殊焊盘封装,直接调用标准DIP封装库稍作引脚间距核对即可完成布局,能大幅缩短硬件设计阶段的封装绘制周期。从功能特性来看,该模块自带1VDC的电气隔离能力,能有效切断不同功能回路之间的共模干扰路径,在多传感器采集、低压信号变送、工业IO接口隔离这类对干扰敏感的电路场景中,不需要额外增加隔离器件,单颗模块即可完成电压转换与隔离的双重功能,有效压缩板卡占用空间。模块的工作温度覆盖-40℃到+85℃区间,不需要额外增加散热片、降额设计即可满足绝大多数工业现场的环境温度要求,在无特殊认证强制要求的通用工业设备、民用电控装置、小型智能终端内部都可直接选用。做三维建模时,需要重点核对塑封外壳的长宽高外形边界、引脚的伸出长度与直径、引脚之间的中心距参数,确保模型导入PCB装配环境后,不会和周边的电容、电阻、接插件等元件出现干涉;同时要还原外壳上的定位标记、顶面丝印的位置细节,方便结构评审时快速识别元件安装方向,避免生产阶段出现装配错误。这类模块的安装方式以波峰焊、手工直插焊接为主,建模时不需要预留额外的固定安装孔,仅需保证引脚长度匹配PCB板厚的常规焊接要求即可,外壳底部与PCB板面之间的间隙要符合焊接工艺的爬锡距离要求,避免出现焊接虚焊、引脚连锡的工艺问题。在实际选型应用中,这类模块不需要搭配复杂的外围电路,仅需在输入输出端搭配对应容值的滤波电容即可稳定工作,对于追求板卡紧凑设计、控制BOM成本的项目来说,是兼顾性能与成本的合适选型。
