离心风机蜗壳式叶轮壳体结构设计

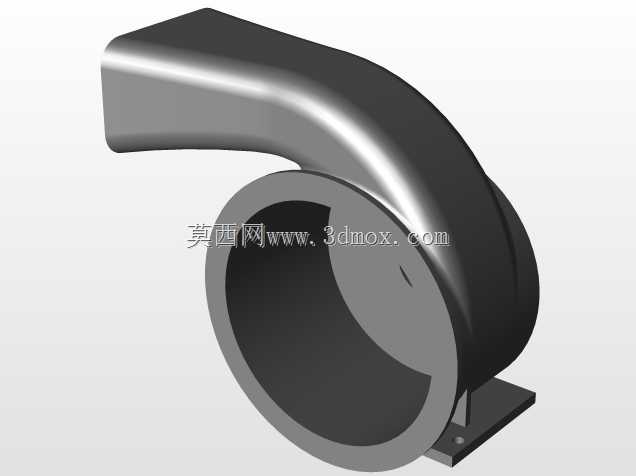

这款叶轮壳体是离心式通风设备的核心承压导流部件，主要应用在工业厂房通风换气、暖通空调送风、小型设备散热排风、环保除尘系统引风等场景中，作为叶轮的外部包容结构，承担着将叶轮旋转产生的动压转化为静压、约束气流流向、降低流动损耗的关键作用。从结构设计逻辑来看，整体采用阿基米德螺旋线作为蜗壳型线的生成基准，型线曲率沿气流旋转方向逐步平滑扩大，能够匹配叶轮出口的气流速度分布，避免气流在壳体内壁产生突变涡流，减少气动噪声与能量损失。壳体的出风口采用渐扩式矩形截面过渡设计，出口段做了平直延伸处理，能够让流出的气流保持均匀的速度场，降低出口动压损失，提升整机的静压效率。壳体下部设计有一体式安装支座，支座上预留了两个安装定位孔，安装面做了铣平处理，能够保证壳体安装时的平面度要求，避免装配后出现叶轮擦壳的问题，安装支座与蜗壳主体采用圆弧过渡连接，能够降低应力集中，提升壳体运行时的结构强度，承受叶轮高速旋转带来的气流脉动载荷。壳体的圆形端腔为叶轮容纳腔，内径尺寸匹配对应规格叶轮的外径，预留了合理的叶顶间隙，既不会因为间隙过大造成气流回流损失，也不会因为间隙过小导致加工装配误差下的动静部件摩擦。端腔的端面为平面密封面，用于对接侧盖或者进风端盖，密封面的平面度要求较高，能够保证装配后的密封性，减少漏气损失。在实际选型适配时，需要注意壳体的出风口朝向与安装空间的匹配性，该款壳体的出风口为切向向上布置，适配需要上排风的安装场景，安装时需要保证支座安装面的水平度，同时对接的进风管道需要与端腔中心保持同轴，避免进风气流偏斜造成气动性能下降。壳体的壁厚设计兼顾了结构刚性与轻量化要求，在蜗壳的曲率较大位置做了局部加厚处理，能够承受长期运行下的气流振动，避免薄壁结构产生共振噪声。从流体设计的角度，蜗壳的螺旋线起始点与出风口的衔接位置做了圆角过渡，能够消除该位置的气流滞止区，让气流能够顺畅地从螺旋腔导入出风口，减少局部阻力损失。
