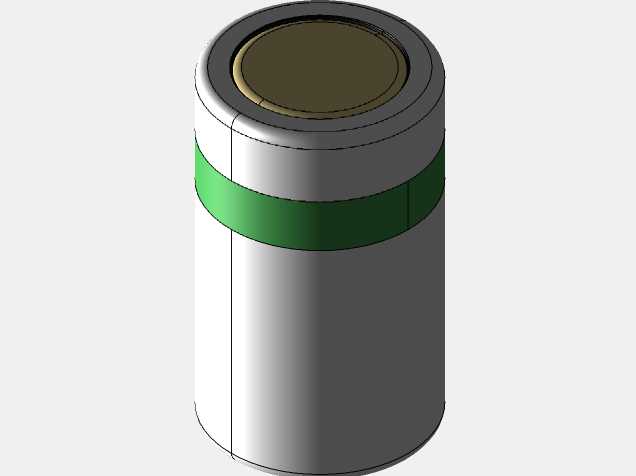

LS14250锂亚硫酰氯电池三维结构设计

这款柱式锂亚硫酰氯电池的三维建模，完全围绕工业低功耗长待机设备的供电需求展开，建模过程中优先还原了产品的实际安装边界与外形公差，方便结构工程师在做设备腔体设计时直接调用，避免反复核对实物尺寸出现装配干涉。从实际应用场景来看，这类电池常被用在公用事业计量自动抄表终端、安全装置存储备份模块、工业设备实时时钟跟踪系统、智能电子专业设备的备用供电位，不少户外部署的低功耗传感节点也会选用该型号作为主电源，依靠其极低的自放电特性实现数年免维护供电。建模时首先锁定了核心外形参数：主体最大直径控制在14.65毫米，总高度24.8毫米，单节典型重量8.9克，这个尺寸刚好适配多数仪表内部预留的AA半高电池仓，建模时特意在壳体中部做了一圈绝缘环的结构区分，还原了正负极壳体的绝缘分隔设计，顶部正极凸台的高度、直径都按照实际焊盘适配尺寸做了还原，方便工程师在做弹片接触、引脚焊接设计时直接参考接触位的位置公差。功能特性层面，这款电池的标称开路电压为3.6V，标称容量1.20Ah，测试基准为1mA放电倍率、20℃环境下放电至2.0V截止电压，建模时也对应考虑了不同放电工况下的外形一致性——毕竟这类电池在全生命周期内不会出现漏液、壳体鼓胀的问题，所以设备仓体设计时不需要预留膨胀间隙。脉冲放电能力上，常温环境下可支持100mA、0.1秒的脉冲电流输出，满足无线抄表模块瞬间数据发射的电流需求，持续放电最大建议值为35mA，适配持续低功耗采样类电路的供电需求。工作温度覆盖-60℃到+85℃区间，建模时没有额外做壳体形变的冗余设计，是因为该电池在全温域范围内外形尺寸稳定性极强，哪怕在极端高低温环境下部署，也不会因为壳体形变挤压周边电路板或结构件。设计思路上，整个模型做了壳体、绝缘环、正极顶盖、负极底盖的分件还原，没有做过度简化的一体化处理，方便工程师做爆炸视图、装配示意时直接调用，也能直观展示电池的极性分布，避免结构设计时出现正负极接反的低级错误。引脚适配层面，模型预留了不同引脚形式的安装参考位，包括轴向引线、径向引线、焊片式引脚的安装位置参考，不管是PCB直焊、弹片压接还是引线外接的安装形式，都能通过这个模型快速核对安装空间，不需要额外测量实物尺寸。
