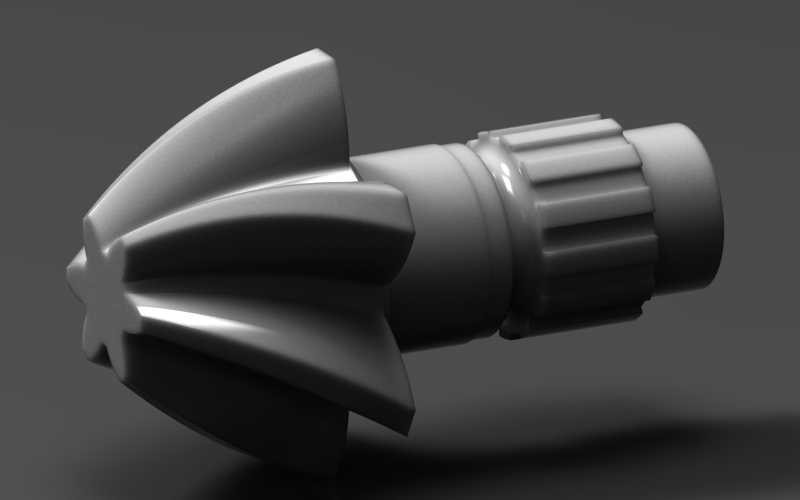

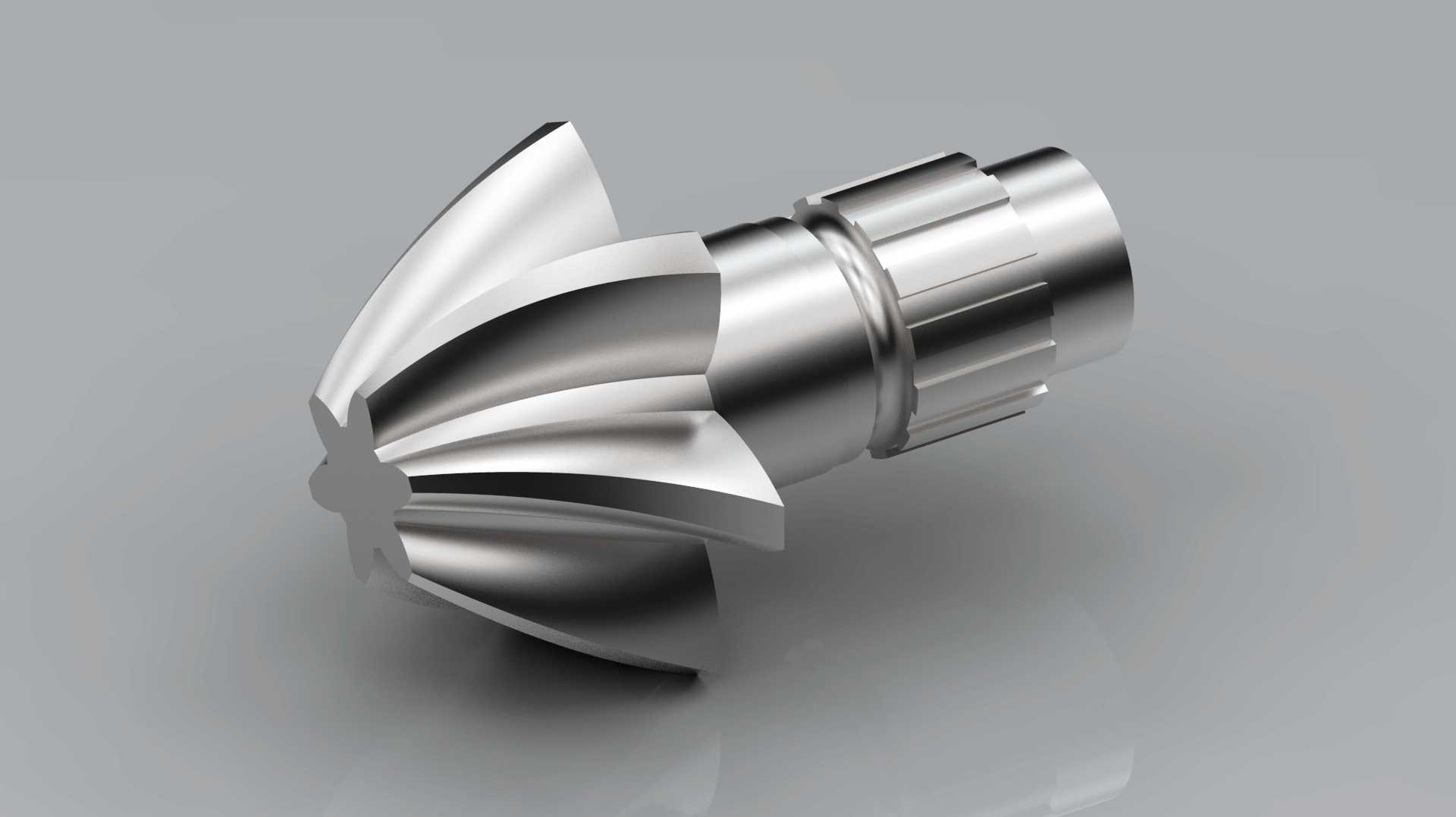

带轴段花齿结构的斜齿传动零件

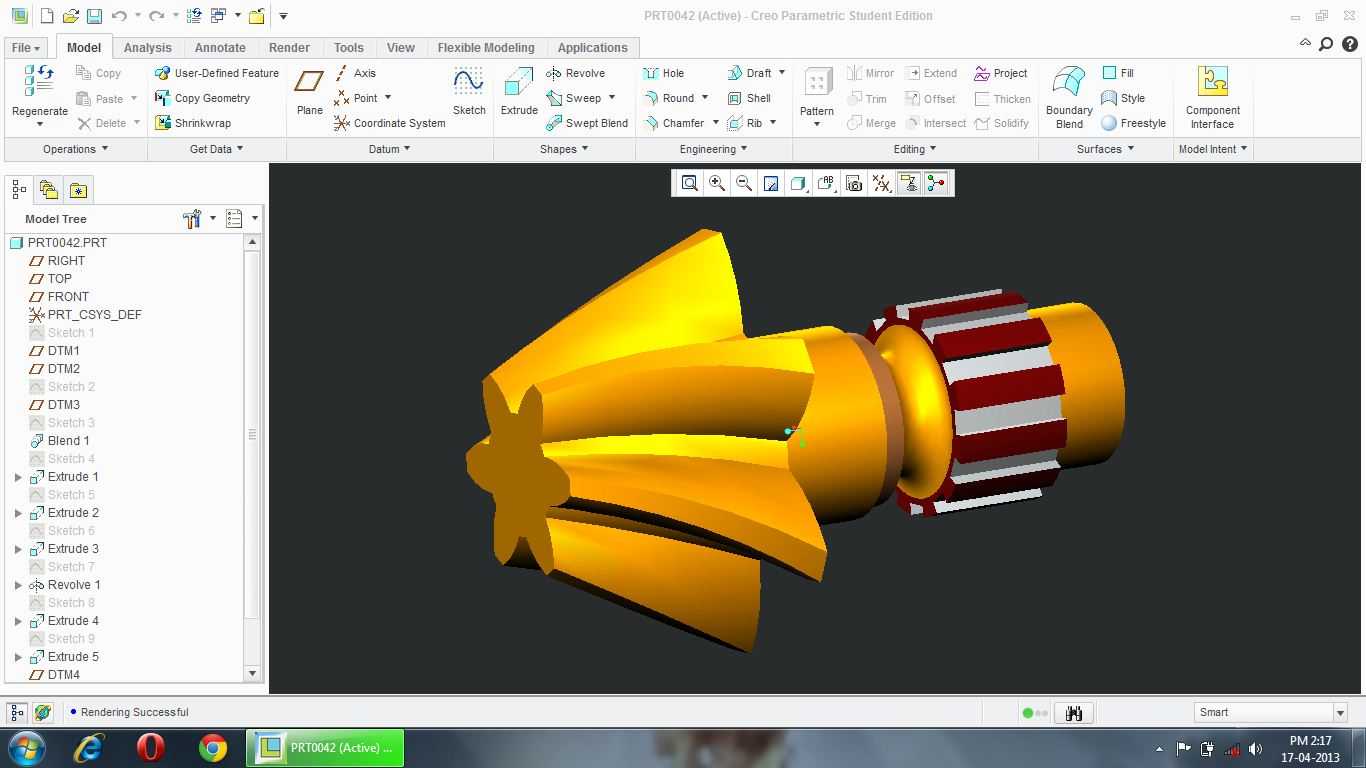

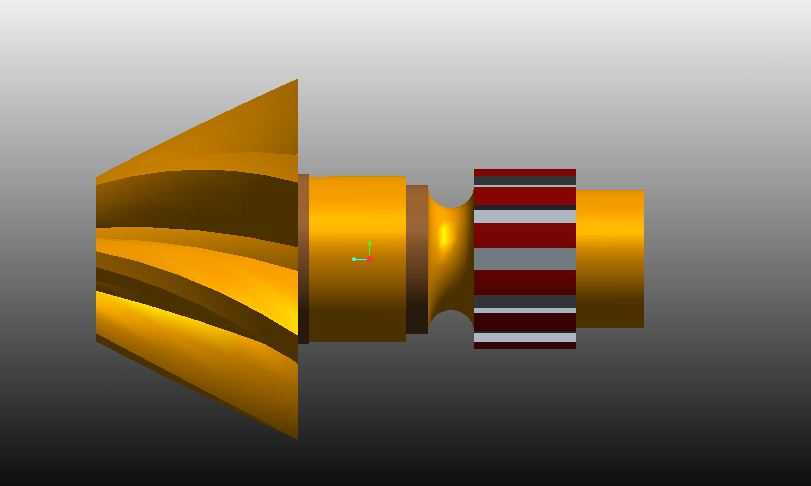

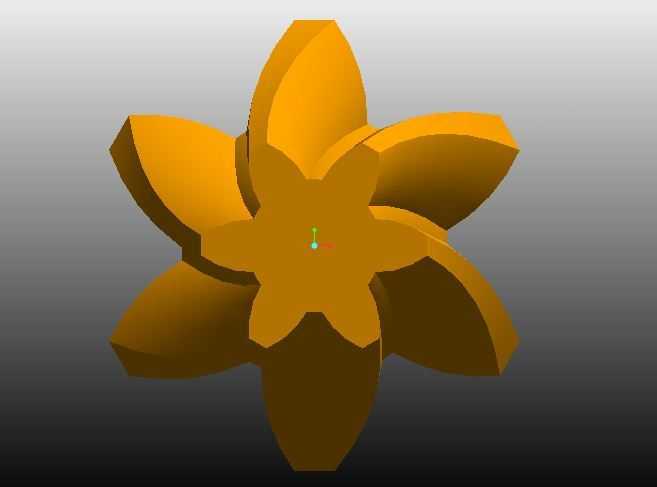

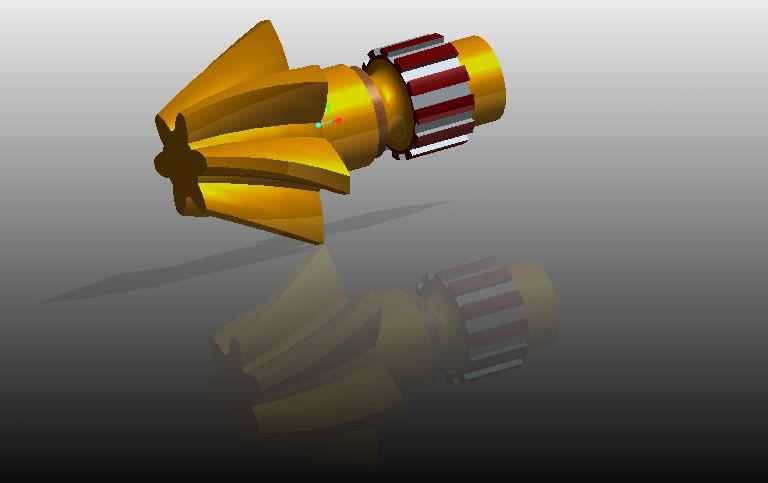

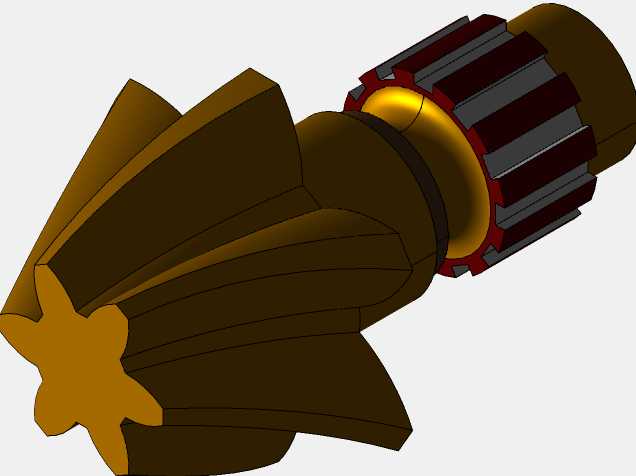

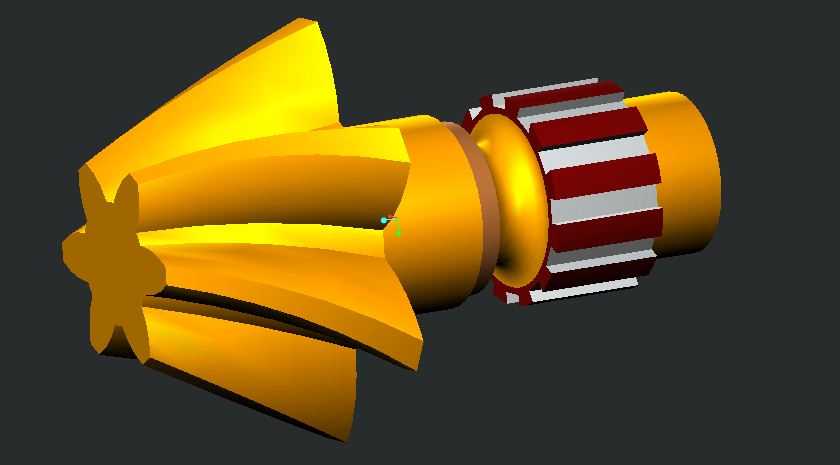

这类带集成轴段的斜齿零件，常应用在中小功率的传动箱、动力输出模组以及精密进给机构中，区别于分体式的齿轮与轴装配结构，一体化的设计能消除配合间隙带来的传动回差，在频繁正反转的工况下能保持更稳定的传动精度，避免键连接长期受交变载荷出现的滚键、松脱问题。从实际使用场景来看，这类零件多适配转速中等、扭矩传递要求平稳的工位，比如小型自动化生产线的进给驱动端、轻工设备的动力分配单元，斜齿的啮合特性决定了它运转时比直齿零件噪音更低，齿面接触应力分布更均匀，能承受持续的轴向与径向复合载荷。设计阶段首先要确定的是安装边界，轴段的直径要匹配对应轴承的内孔尺寸，预留的卡环槽位置要贴合轴承安装后的定位要求，端部的花齿结构是用来和外接联轴节或者驱动轮做周向固定，齿形的倒角处理是为了装配时能快速导入配合件，避免硬敲造成齿面磕碰损伤。齿部的参数设定要匹配啮合副的中心距，螺旋角的选择兼顾传动平稳性与轴向力的平衡，避免轴向力过大造成轴承过早磨损，齿根的过渡圆角要做圆滑处理，减少应力集中，在交变载荷下能降低断齿风险。建模过程中采用扫描混合的方式构建齿形，能精准还原齿向的螺旋变化规律，保证每个齿的截面沿螺旋线均匀过渡，不会出现齿形畸变的问题，轴段上的环形凸台是用来做轴向定位，抵靠轴承内圈实现装配位置的固定，齿部与轴段衔接的退刀结构要适配加工时的刀具走刀路径，避免加工时出现干涉，保证量产时的工艺可行性。实际选型时要注意，这类零件的轴向窜动量要控制在合理范围，安装时要匹配对应的推力轴承抵消斜齿啮合产生的轴向力，装配前要检查齿面的粗糙度，避免啮合时出现卡滞、异响，长期运行时要保证齿面润滑充分，减少齿面磨损带来的传动精度下降。端部的花齿结构齿数要和外接配合件完全对应，配合公差选用过渡配合，既保证周向固定的可靠性，也方便后期维护时的拆卸更换，轴端的倒角要符合装配导入的要求，避免装配时刮伤轴承内圈的密封件。
