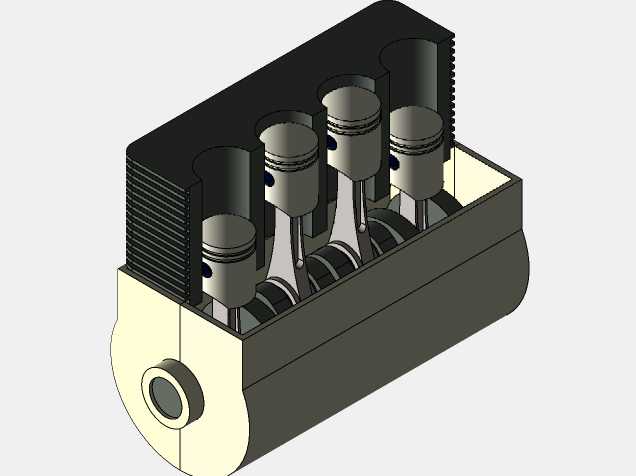

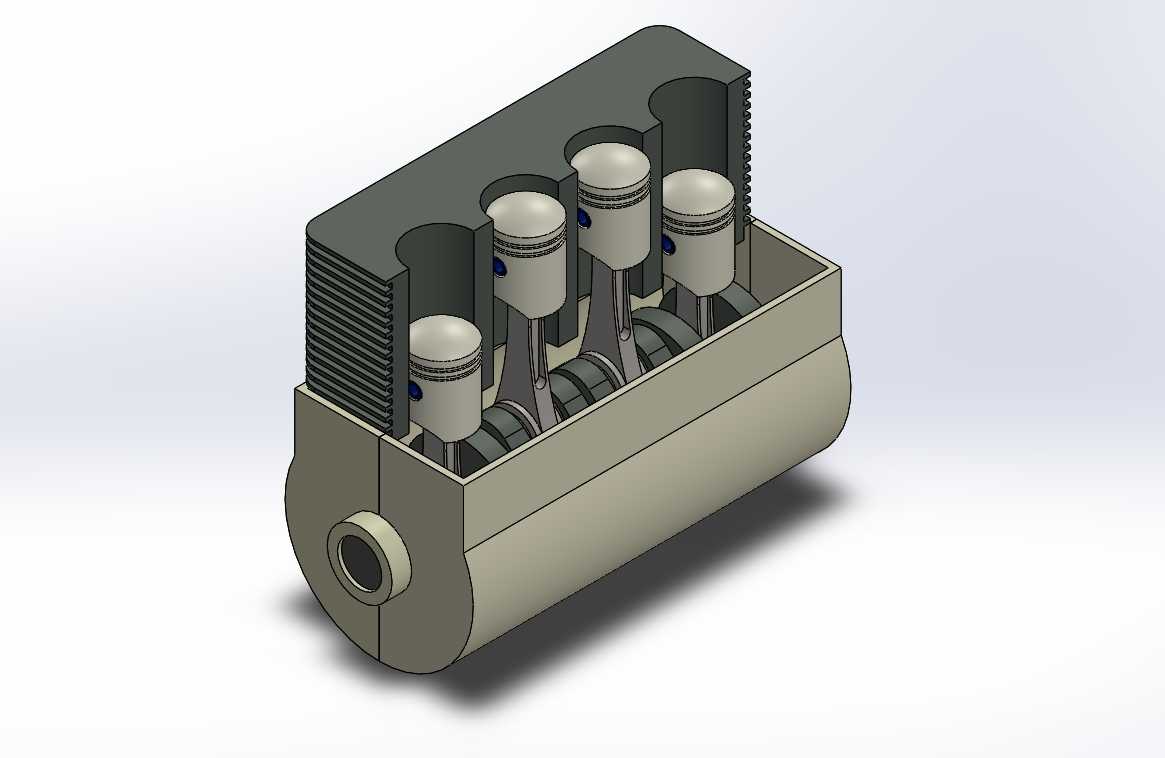

直列四缸内燃机内部结构展示模型

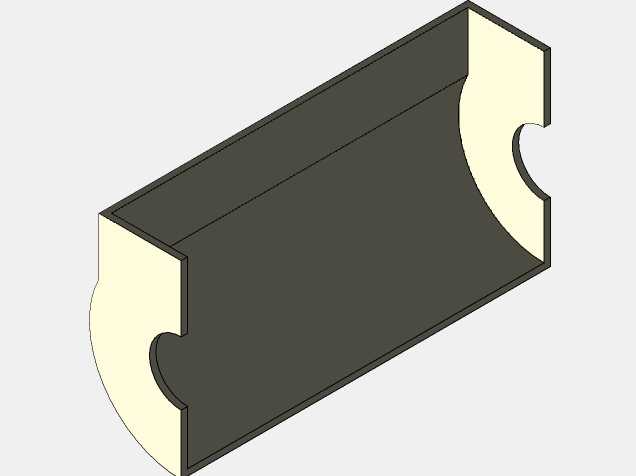

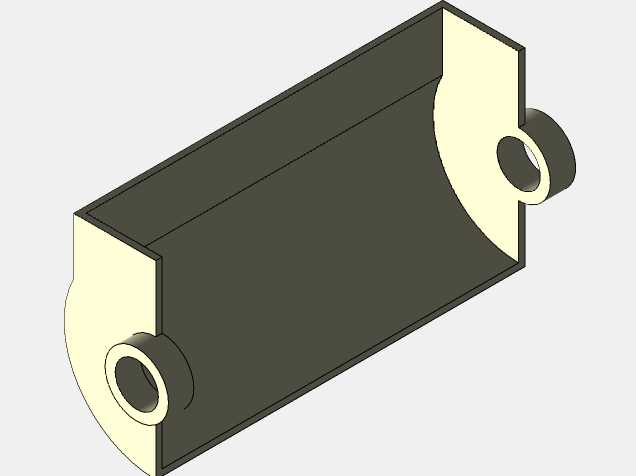

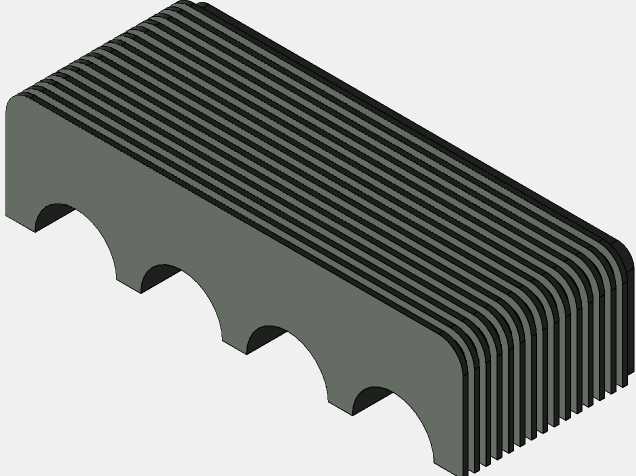

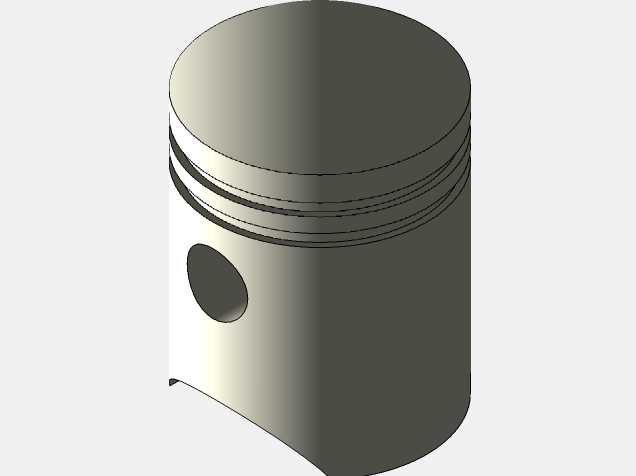

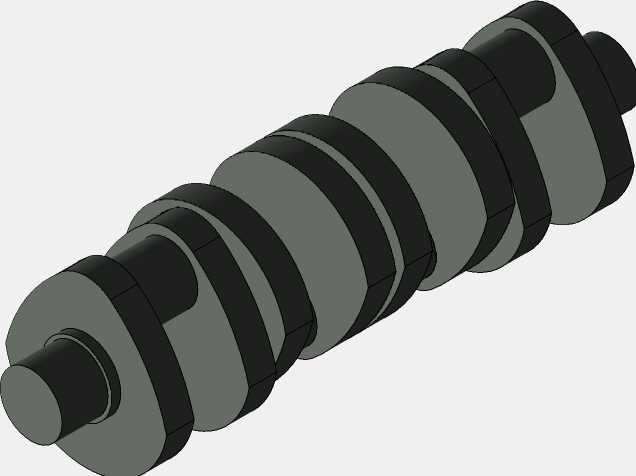

这套直列四缸动力装置的结构模型，完整还原了往复式内燃机核心做功单元的装配关系，在商用车动力配套、小型工程机械动力选型、教学实训教具开发等场景中，都能作为结构验证、原理演示的直观参考。从实际装机的功能逻辑来看，该结构承担燃油化学能向机械能转换的核心作用，四个气缸沿曲轴轴向等距排布，相邻气缸做功行程错开180度曲轴转角，能有效抵消二阶往复惯性力，相比单缸、双缸结构输出扭矩更平顺，振动幅度控制更优，可适配1.0L-2.5L排量区间的动力需求，覆盖家用乘用车、小型农用机械、固定式发电机组等多类设备的动力配置要求。设计过程中优先考虑了装配工艺性与运动干涉校验：气缸体采用分体式曲轴箱配合集成式缸筒的结构，缸筒外侧预留散热鳍片结构，适配风冷散热场景的热交换需求，无需额外设计复杂水冷流道即可满足中小负荷工况的散热要求；活塞组件采用平顶活塞配合两道气环一道油环的环槽布局，活塞销与连杆小头采用浮动连接结构，连杆大头做剖分式设计，方便曲轴的装配与后期检修；曲轴采用全支撑结构，每个曲柄臂两侧均设置主轴颈支撑，大幅降低高转速下的曲轴挠曲变形量，曲轴输出端预留法兰连接结构，可直接匹配离合器、变速器等下游传动部件的安装接口。从安装边界来看，该结构的整体外形沿曲轴轴向的长度尺寸适配横置、纵置两种动力舱布局，缸体侧面预留发电机、起动机、水泵等附件的安装凸台位置，油底壳采用浅盆型设计，可降低整机重心高度，适配不同倾斜角度的安装工况，避免车辆爬坡、设备倾斜时机油泵吸空的问题。建模过程中对所有运动副的配合间隙做了等效还原，可直接用于运动仿真演示，直观展示进气、压缩、做功、排气四个行程中活塞、连杆、曲轴的联动关系，帮助设计人员快速验证配气相位、曲柄半径与活塞行程的匹配合理性，减少前期方案验证阶段的实物打样成本。
