直列四缸往复式内燃动力装置结构

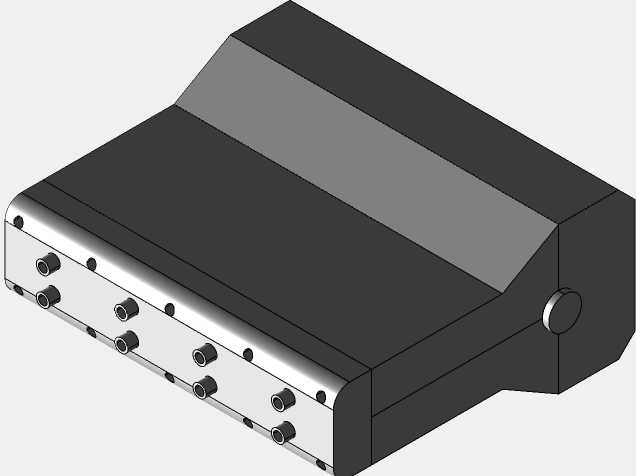

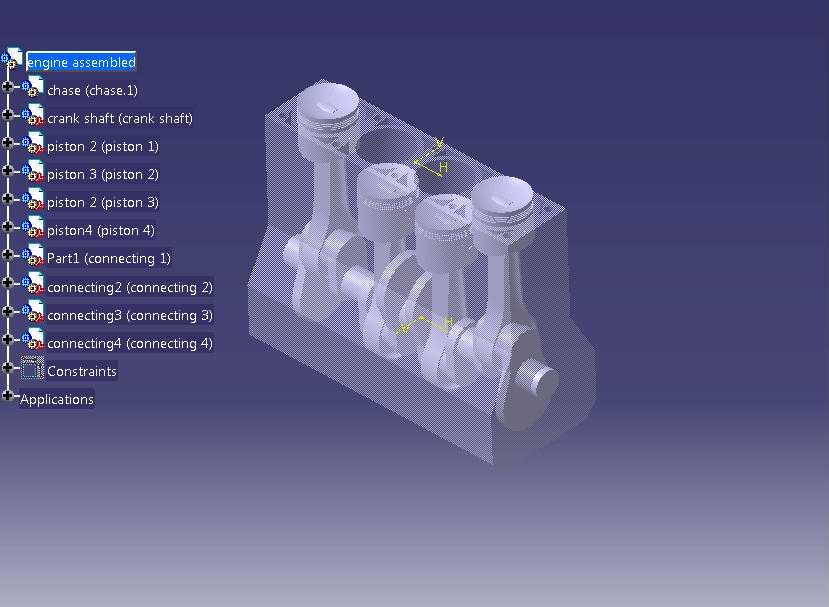

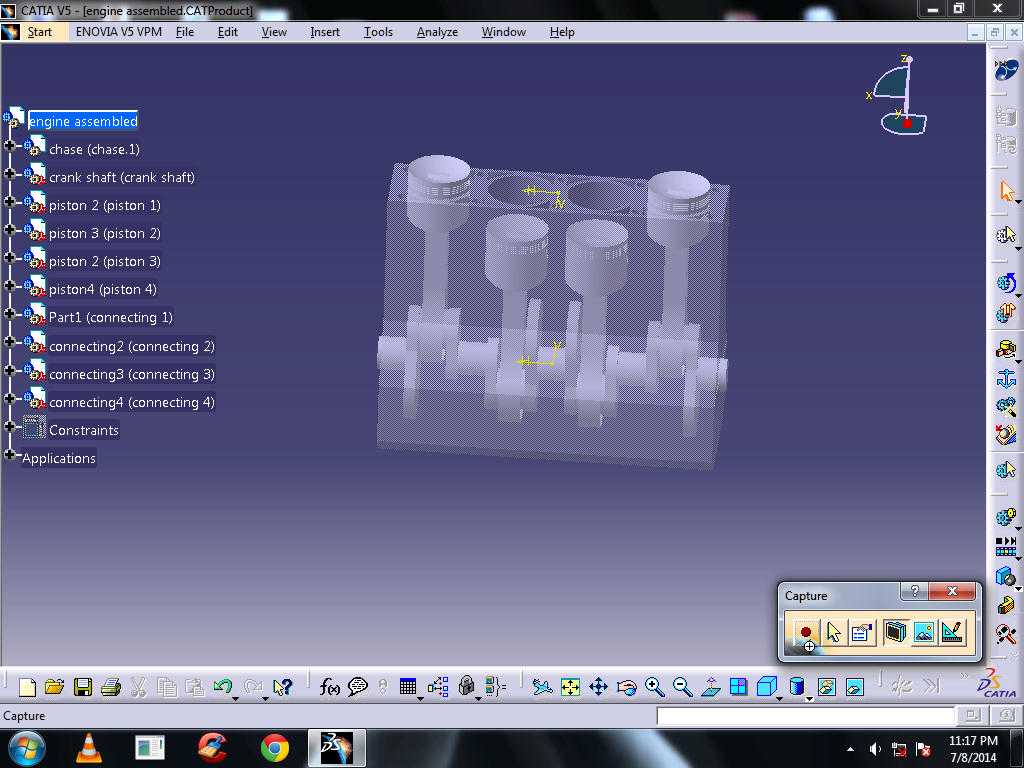

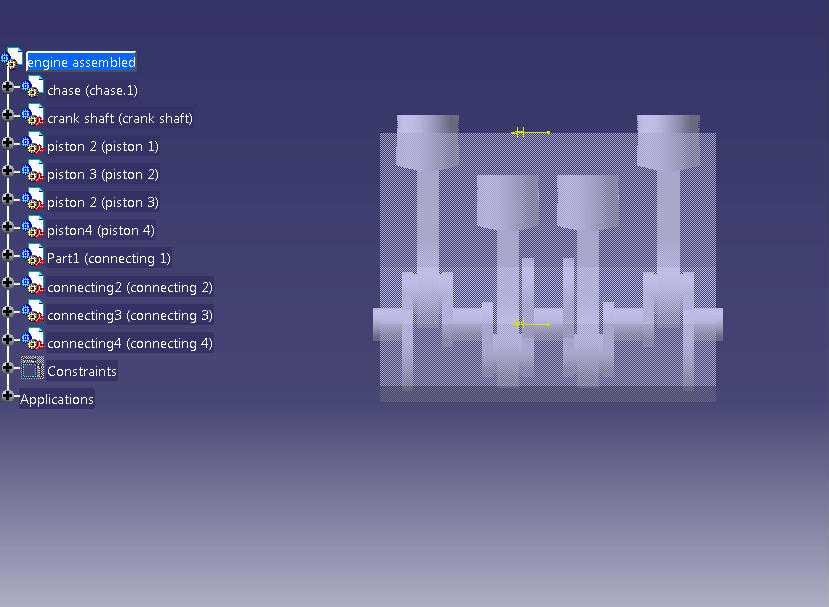

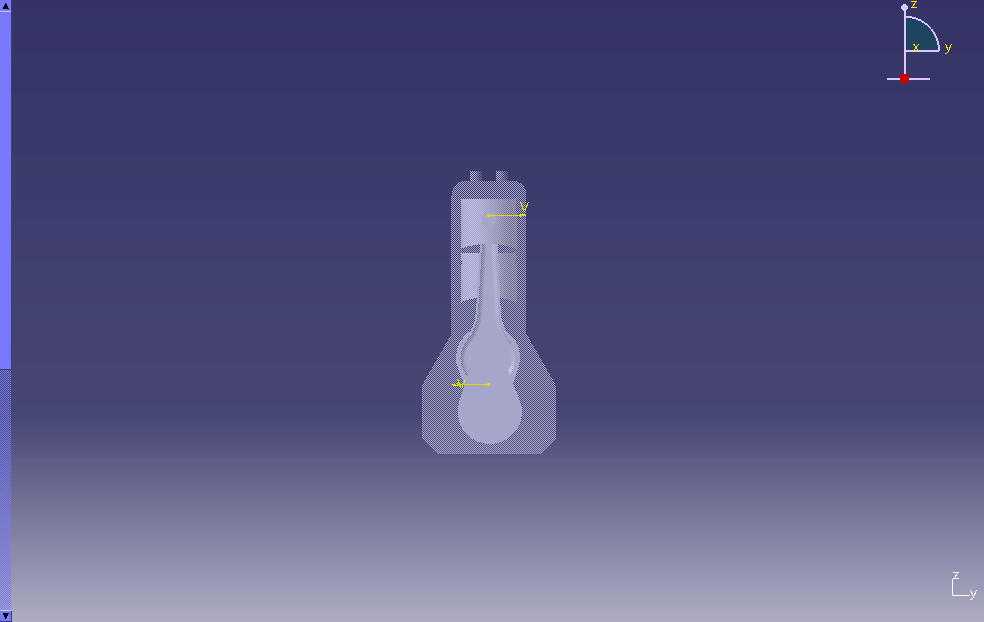

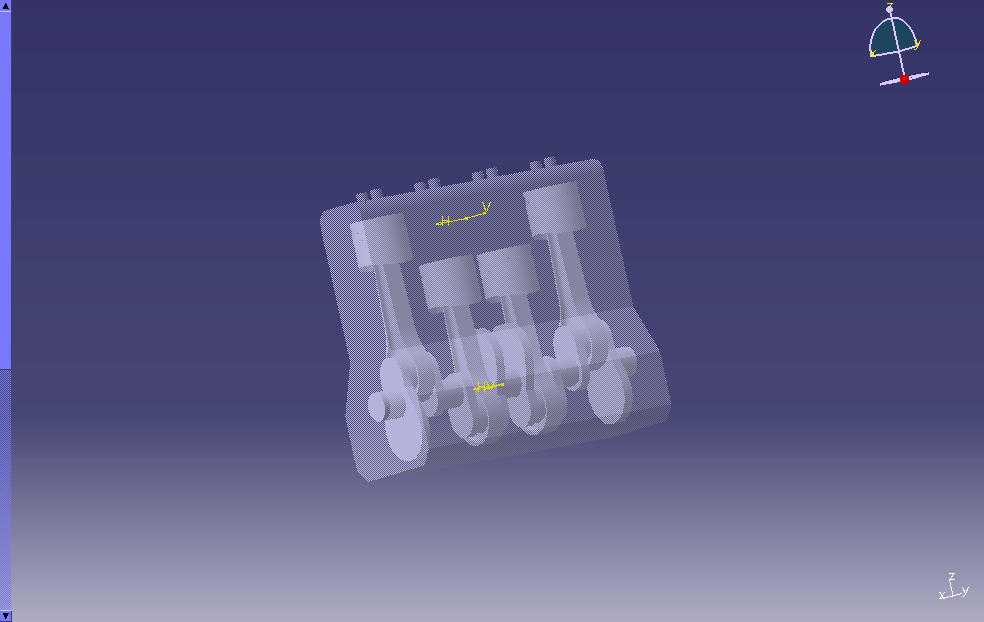

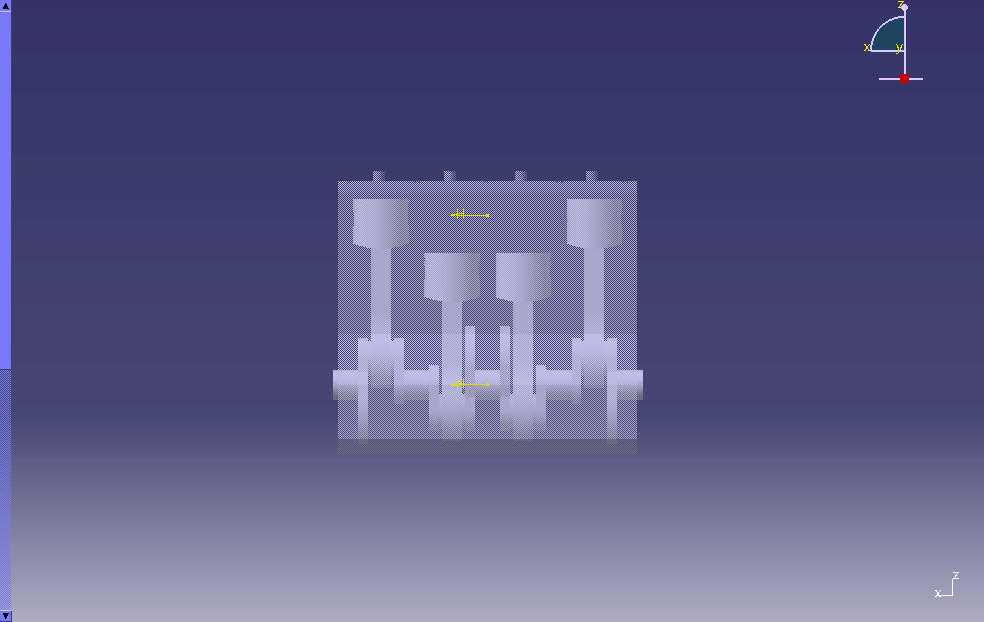

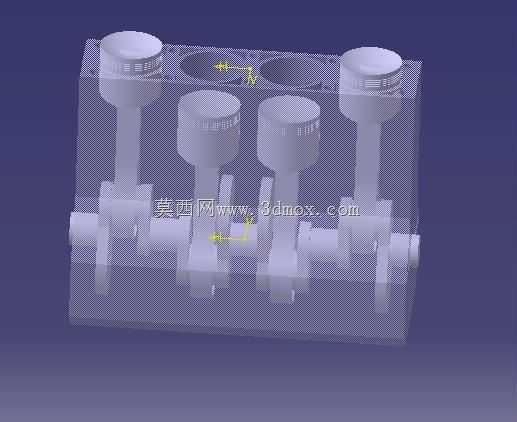

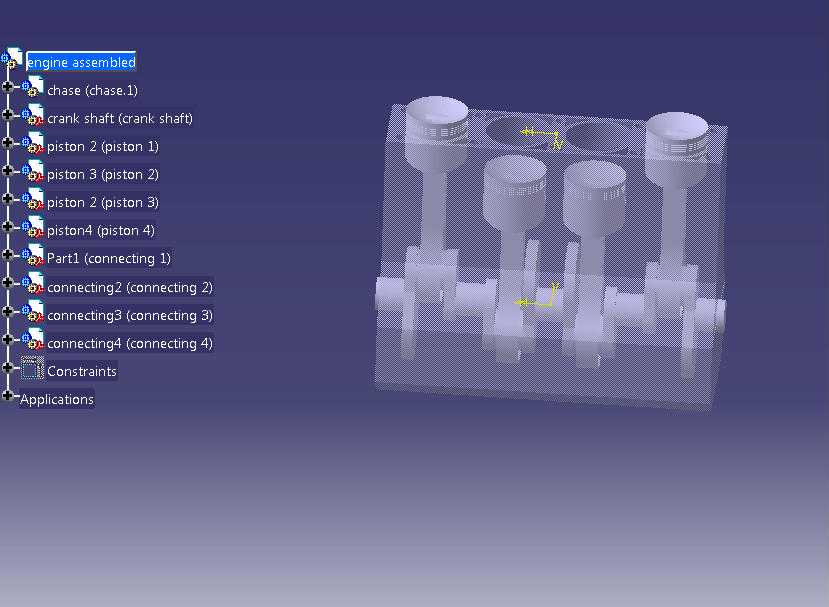

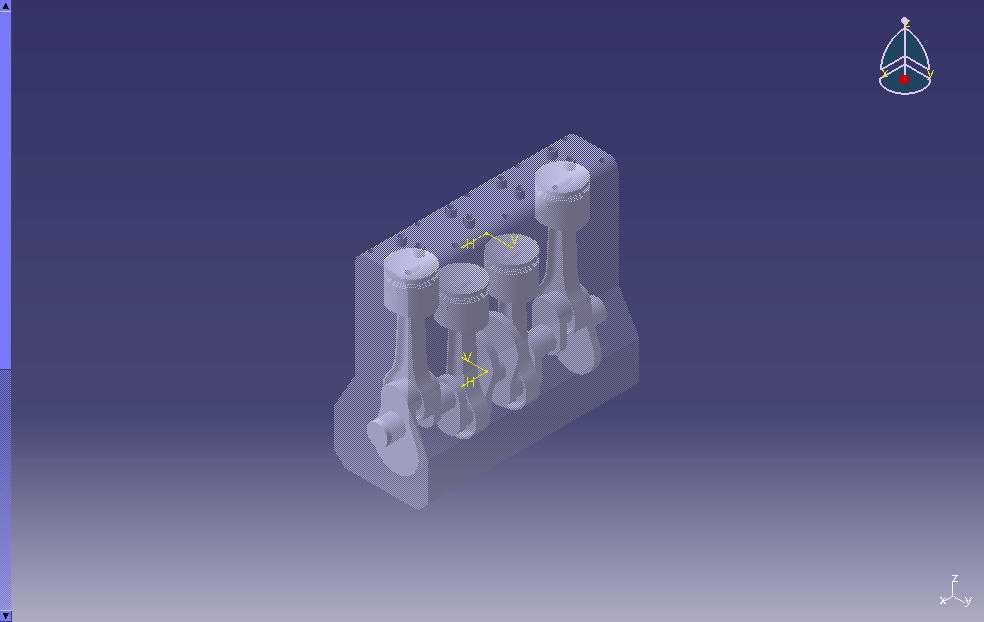

这套直列四缸动力结构的三维数模，完整还原了往复式内燃机核心做功单元的装配关系，在乘用车动力配套、小型工程机械动力选型、固定式发电机组动力源匹配等场景中，都能作为结构校核、装配干涉验证的基础参考。从实际工程落地的角度看，整套结构的核心功能是通过燃油在气缸内的爆燃做功，推动活塞做往复直线运动，再经由曲柄连杆机构将直线运动转化为曲轴的旋转扭矩，为后端负载输出持续稳定的旋转动力。设计过程中优先考虑了四缸机型的做功间隔均匀性，相邻气缸的发火间隔设置为180度曲轴转角，能保证曲轴运转过程中扭矩输出的平顺性，大幅降低整机运转时的一阶、二阶振动幅值，减少配套设备的减震结构设计压力。数模中完整呈现了气缸体、活塞、连杆、曲轴的配合边界：气缸体采用整体式龙门结构设计，四个气缸沿曲轴轴向等距排布，缸筒内壁与活塞裙部的配合间隙预留了热膨胀余量，避免高负荷运转时出现活塞拉缸故障；活塞组件上的环槽结构可直接适配气环、油环的安装，气环负责密封燃烧室的高压燃气，油环则负责刮除缸壁多余润滑油，减少机油窜入燃烧室的概率。连杆采用锻钢件的等强度结构设计，大小端的中心距、轴瓦安装位的尺寸公差都在数模中做了明确的装配约束，小端通过活塞销与活塞铰接，大端采用剖分式结构与曲轴连杆轴颈配合，能有效传递活塞做功时的冲击力，同时适应曲轴转动过程中的角度变化。曲轴采用全支撑结构设计，每个连杆轴颈两侧都设置有主轴颈支撑，大幅提升曲轴的抗弯刚度，避免高转速下曲轴出现挠曲变形；曲轴前端的带轮安装位、后端的飞轮连接法兰都预留了标准安装接口，可直接匹配前端轮系、飞轮总成的装配需求，不需要额外做结构改制。在安装边界上，整套动力结构的缸体侧面预留了机油滤清器、水泵、进排气歧管的安装定位面，底部的油底壳连接法兰、缸盖的螺栓孔位都按照通用量产机型的尺寸参数做了还原，不管是做教学演示用的拆解动画制作，还是做新机型研发的结构对标，都能直接提取相关配合尺寸做参考，省去了从零开始测绘核心结构的重复工作量。数模中各零件的装配层级清晰，没有出现干涉错位的问题，转动曲轴时可直观观察到四个活塞的往复运动相位差，能帮助设计人员快速理解四缸发动机的做功逻辑，也能作为职业院校机械类专业讲解内燃机构造的直观教具。
