10立方卧式热力除氧设备结构设计

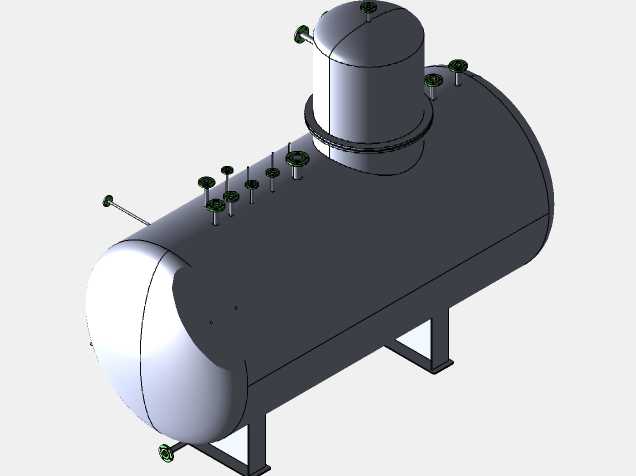

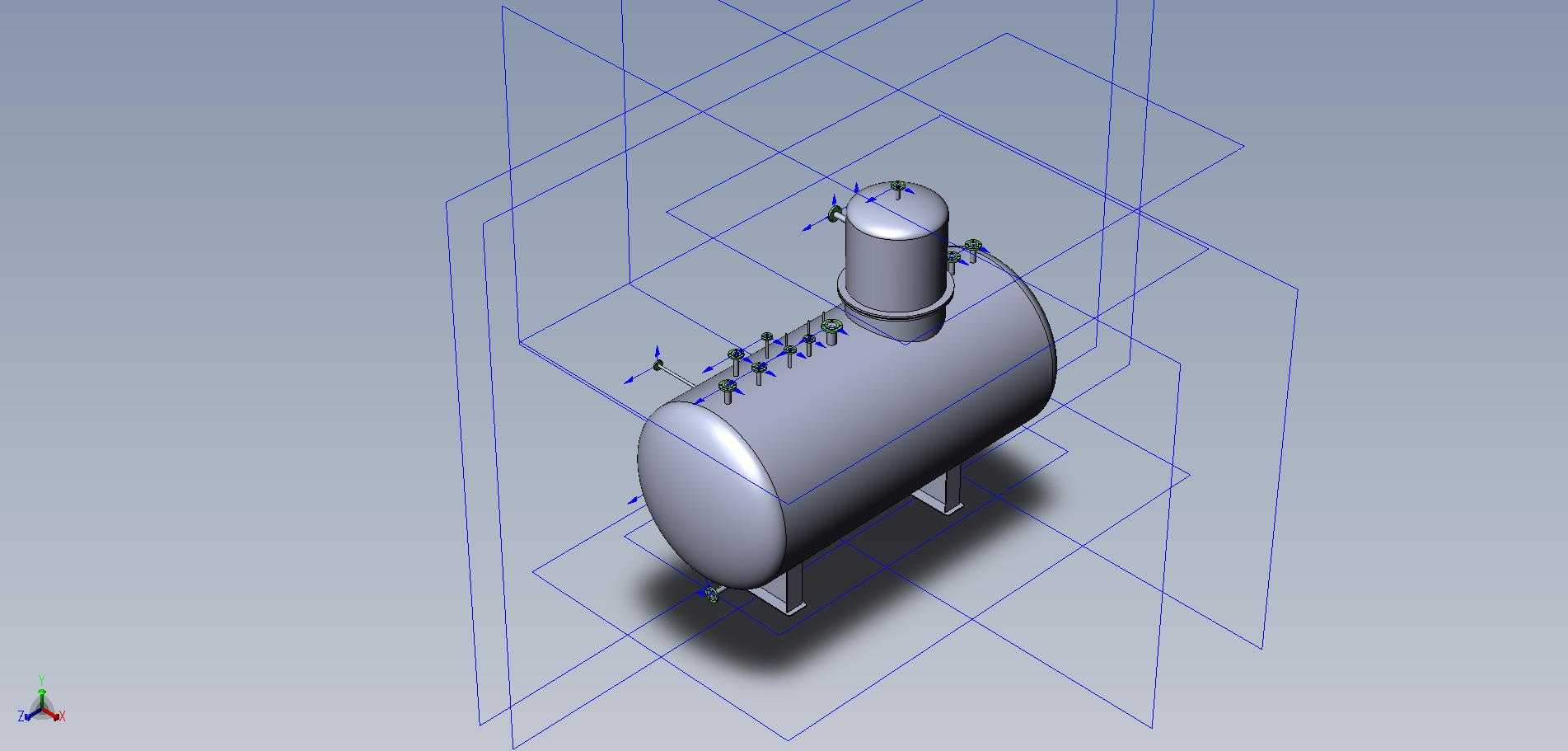

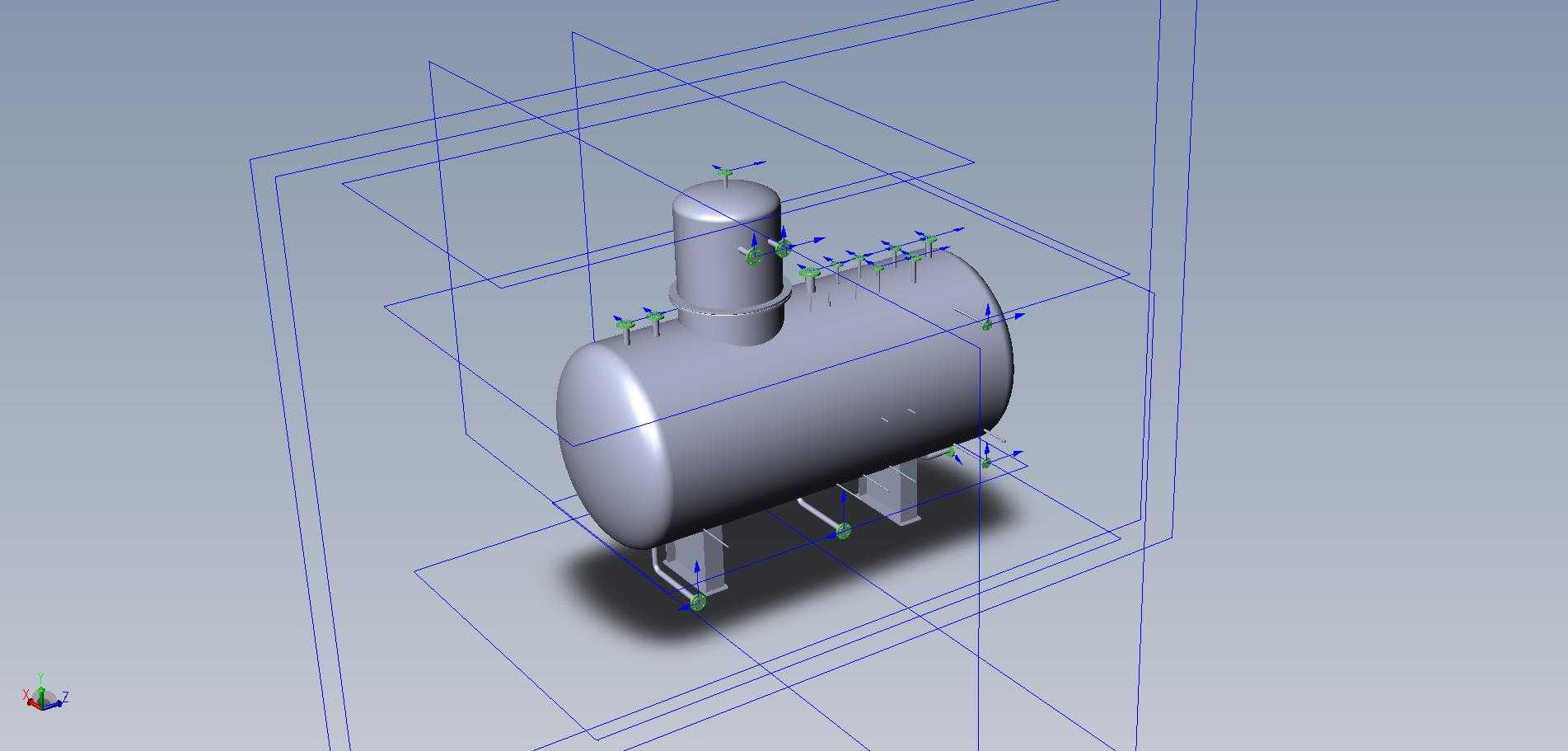

这款卧式除氧设备主要面向工业锅炉给水处理场景布设，是热电、化工、集中供热等领域保障锅炉运行安全的核心辅机，核心作用是脱除锅炉给水中溶解的氧气及其他腐蚀性气体，避免锅炉受热面、输水管道、换热元件出现氧腐蚀，延长整套热力系统的使用寿命，同时降低换热面结垢风险，提升热交换效率。从结构设计逻辑来看，采用卧式罐体搭配顶部立式除氧头的组合布局，卧式主罐体承担储水、缓冲负荷波动的功能，顶部立式结构则完成核心的传质传热除氧过程，这种布局相比全立式结构，能在同等有效容积下降低设备整体安装高度，适配厂房层高受限的安装场景，同时卧式罐体的水容积更大，对给水流量波动的抗冲击能力更强，适合负荷变动幅度较大的供热或生产供汽系统。设备的接口布局充分考虑现场安装与运维需求，罐体顶部沿轴向排布的多组接口分别对应蒸汽输入、主给水输入、排气、安全阀安装等功能，侧部预留的接口可接水位监测、温度压力测点、再循环管路，底部设置排污接口与支座安装位，所有接口的伸出长度、法兰匹配尺寸均按照通用管路安装规范预留，避免现场安装时出现干涉问题。设计过程中重点考量了安装边界的适配性，10立方有效容积对应的罐体长度、直径、支座间距参数，可直接适配常规工业锅炉房的设备基础预留尺寸，支座采用标准鞍式支座结构，安装时无需额外制作复杂支撑框架，设备整体的重心位于卧式罐体中下部，运行时的稳定性更强，即使在水位波动、蒸汽输入压力小幅震荡的工况下也不会出现结构偏移。除氧头内部的结构设计遵循热力除氧的核心原理，通过蒸汽与给水的逆向接触将水加热至对应压力下的饱和温度，让溶解在水中的气体析出并通过顶部排气阀排出，主罐体内部设置的布水、稳流结构，能避免进水时出现水流冲击罐体壁面的问题，同时保证罐内水温均匀，防止出现局部过冷导致除氧效果不达标的情况。建模过程中对所有管路接口、支座安装孔、设备外接部件的位置都做了干涉校验，确保配套的阀门、仪表、外部管路安装时不会出现空间冲突，设备外围预留的操作空间尺寸也符合工业设备运维的安全规范，日常巡检时可顺畅接近各个测点与操作阀门，检修时无需拆除过多外部管路即可完成内部组件的更换作业。
