手动高压针型截止阀结构设计

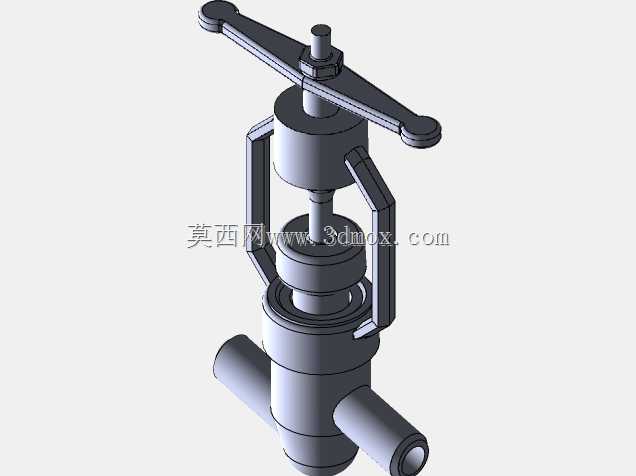

　　这款手动针型阀的结构设计，最初是围绕仪表测量管路的小通径截流需求展开的，在化工、油气、实验室流体测控的现场，这类小通径高压阀的使用频次极高，大多安装在压力变送器、压力表的引压管路上，用来实现测点的通断控制，或是在仪表校验、更换时切断上游介质，避免管路泄压带来的介质浪费与安全隐患。从结构布局来看，整体采用直通式流道设计，进出口为同轴外伸的短管结构，适配小通径引压管的焊接或卡套连接需求，安装时不需要额外调整管路走向，只要保证进出口与管路同轴对齐，就能完成装配，整体安装边界紧凑，不会占用过多仪表架的排布空间，适合密集测点的成排安装场景。顶部的操作手轮采用双臂式长柄结构，相比常规的圆形小手轮，在高压工况下操作时能提供更长的力臂，

　　操作人员不需要借助额外的加力杆，仅靠手部力量就能实现高压下的密封锁紧，同时手轮的两端做了圆弧收边处理，长时间操作也不会硌伤手掌，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，避免长期开关操作后手轮出现松脱打滑的问题。阀杆的密封结构采用了多级填料压盖设计，中部的支架结构将填料压盖的受力点做了对称分布，拧紧压盖螺母时能保证填料受力均匀，不会出现单侧偏磨导致的介质外漏问题，支架的镂空设计也能在一定程度上减轻整体重量，同时方便操作人员观察填料的压紧状态，出现微量渗漏时可以及时调整压盖预紧力。阀体的中腔密封采用锥面配合结构，阀瓣与阀座的密封面做了小角度锥面设计，相比平面密封，锥面密封在相同的锁紧力下能获得更高的密封比压，适合高压气体、

　　液体介质的截流需求，即使介质中带有少量微小杂质，锥面的自研磨特性也能在多次开关后保持良好的密封性能，不会轻易出现内漏。在设计过程中，特意将阀杆的升降行程做了合理限制，全开状态下阀瓣不会完全脱离阀座导向段，避免高速介质长期冲刷阀瓣密封面，延长密封副的使用寿命，同时阀杆的行程与手轮的转动圈数做了匹配，操作人员可以通过手轮的转动圈数直观判断阀门的开度，在需要微调流量的场景下也能实现小流量的精准控制。整体的外形结构没有多余的突出部件，除手轮外的主体部分为同轴回转体结构，外部做了圆滑过渡处理，不会在安装后形成容易积灰、积液的死角，适合在户外、腐蚀环境下长期使用，日常维护时只需要定期更换填料、检查密封面磨损情况即可，不需要复杂的专用工具，

　　现场运维的难度很低。这类阀门的通径普遍较小，主要针对小流量、高压差的管路场景，不能作为大流量管路的主截断阀使用，在选型安装时需要注意介质流向与阀体标识一致，避免反向承压导致密封失效，同时安装位置要预留足够的手轮操作空间，保证操作人员可以顺利完成开关动作，不会被周边的管路、支架遮挡操作路径。
