火电厂核电厂管道悬挂专用圆柱螺旋弹簧

　　在火电与核电厂的管道系统布设中，管道支吊结构是保障管线长期稳定运行的核心部件之一，这类弹簧正是支吊结构里承担载荷缓冲、位移补偿的核心弹性元件。不同于普通民用场景的弹簧，应用于电厂管道悬挂场景的弹性元件，需要长期承受恒定的静载荷，同时还要适配管道因温度变化产生的热胀冷缩位移，以及机组运行过程中传递的小幅振动，避免管道应力集中导致的焊缝开裂、接口泄漏等问题。

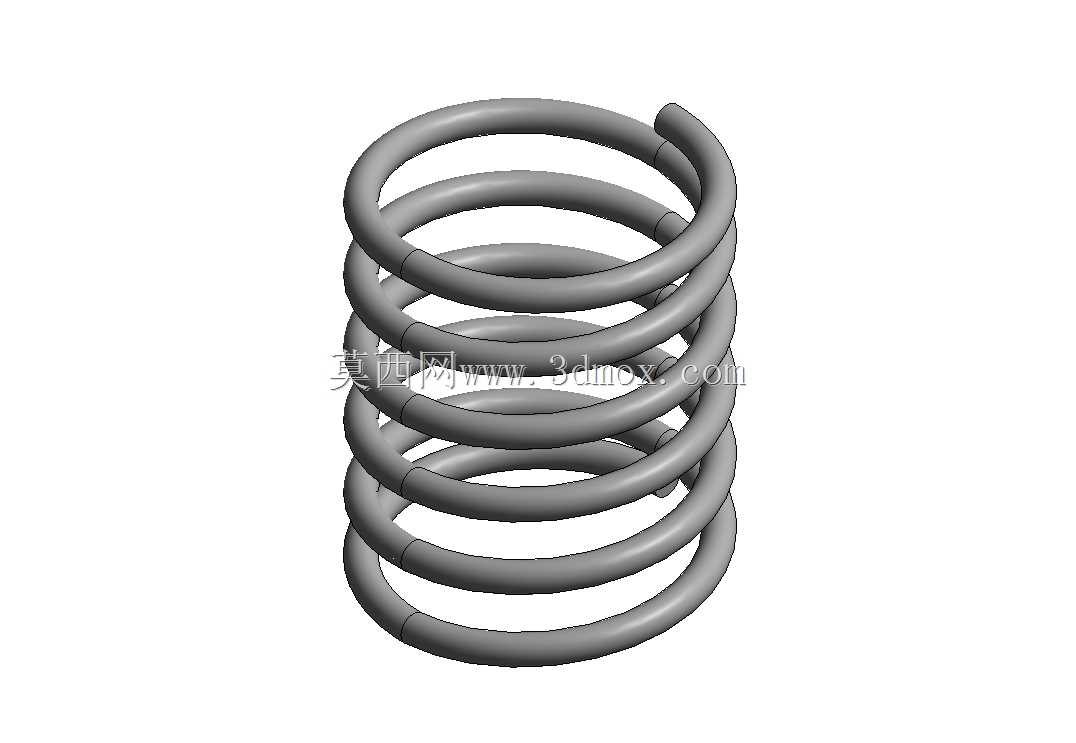

　　从结构设计来看，这款圆柱螺旋压缩弹簧采用等节距圆柱螺旋构型，弹簧丝截面为标准圆形，两端经过并圈磨平处理，保证安装时端面与支吊座、管道吊点的接触面积均匀，不会出现偏载导致的弹簧侧弯失效。设计阶段首先要匹配对应支吊点的额定载荷，通过弹簧丝直径、中径、有效圈数的参数匹配，让弹簧在额定工作载荷下的变形量落在标准要求的刚度区间内，既不能刚度过大导致缓冲吸振效果不足，也不能刚度过小导致静载下变形量超限，拉低管道的安装标高。

　　实际安装场景中，这类弹簧会被封装在管道支吊架的弹簧套筒内，上端连接支吊架的顶部承载结构，下端通过吊杆连接管道的吊耳，安装时需要预先压缩到设计指定的预紧高度，保证管道在冷态下就获得稳定的支撑力。当机组启动升温，管道受热向上产生位移时，弹簧会逐步回弹释放部分预紧力，始终保持对管道的支撑载荷在设计允许的波动范围内，避免管道悬空或者被过度约束；当管道出现小幅振动时，弹簧的圈间间隙可以提供足够的变形空间，吸收振动能量，减少振动向厂房结构传递，同时也避免管道自身的疲劳损伤。

　　外形尺寸方面，这款弹簧的外径、内径、自由高度都严格匹配对应支吊架的安装腔体尺寸，安装时不需要额外加工适配结构，弹簧的并圈长度经过严格控制，保证最大压缩量下圈间仍留有合理的安全间隙，不会出现并圈碰磨导致的弹簧丝磨损、刚度突变问题。弹簧的端面平面度、两端面对弹簧轴线的垂直度都有严格的公差要求，避免安装后弹簧轴线偏斜，导致工作过程中弹簧丝局部应力超标，缩短使用寿命。

　　在核电应用场景中，这类弹簧的材料选型还要兼顾长期辐照环境下的性能稳定性，避免材料脆化导致的断裂失效；火电场景中则需要耐受一定的环境温度，保证高温下弹簧的刚度衰减率在允许范围内，不会因为长期高温运行出现载荷漂移。设计建模过程中，螺旋扫掠路径的参数完全匹配标准要求的节距、旋向，弹簧丝的截面直径公差、螺旋升角都经过校核，保证模型导入装配环境后，可以直接完成支吊架的虚拟装配，验证安装间隙、运动行程是否存在干涉，提前排查设计阶段的尺寸匹配问题，减少现场安装时的适配调整工作量。

　　不同于普通传动场景的弹簧，管道悬挂用弹簧的工作行程大多在几毫米到几十毫米区间，大部分时间处于恒定压缩状态，因此设计时还要重点校核弹簧的压并应力、疲劳寿命，保证在机组全寿命周期内不需要频繁更换支吊弹簧，降低电厂运维过程中的停机检修成本。建模时还原的端部磨平结构，也能让工程人员在装配仿真时更准确地模拟端面接触的受力状态，避免因为模型简化导致的应力仿真结果偏差，为后续的支吊架载荷计算、管道应力分析提供准确的零件模型支撑。
