法兰连接式管道流体监测传感装置

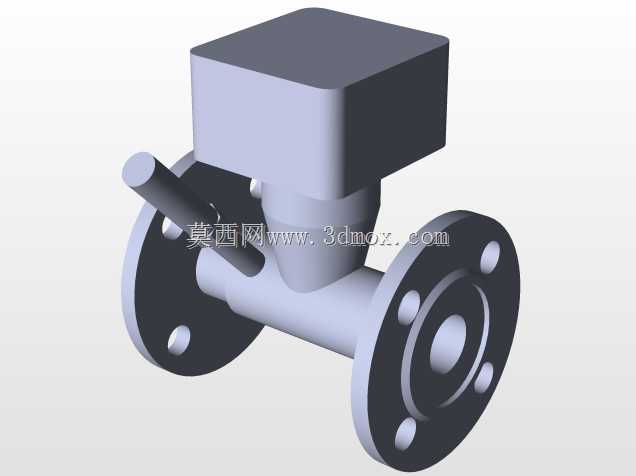

　　在工业流体输送管网的日常运行管控环节，这类带法兰连接结构的传感装置是管路状态感知层的核心元件，常被部署在石化输送管线、市政供水干管、工业循环水系统、暖通空调管网的关键节点位置，用来实时采集管内流体的相关运行参数，为整个管网的流量调控、压力异常预警、介质组分监测提供精准的前端数据支撑，是工业过程自动化控制体系里不可或缺的前端感知硬件。从实际安装场景来看，这类DN32通径的传感装置适配公称通径32毫米的工业管路，两端采用标准凸面法兰连接结构，安装时只需与管路两端同规格法兰对齐，穿入配套螺栓均匀拧紧即可完成固定，不需要对原有管路做特殊改造，安装边界完全匹配常规DN32法兰的安装间距要求，上部的传感变送模块采用方型壳体设计，

　　整体突出管路上方的高度控制在合理范围内，不会和周边的管路支架、保温层产生安装干涉，后期维护时只需拆卸上部变送模块即可完成校准或更换，不需要截断管路排空介质，大幅降低了现场运维的工作量。从设计逻辑层面拆解，这款装置的结构布局完全围绕工业现场的长期可靠运行需求展开，下部的流通阀体采用直通式流道设计，介质流过时的压损极小，不会对管路整体输送效率产生明显影响，流道内壁做了平滑过渡处理，避免介质内的杂质在拐角处淤积卡滞，适配洁净水、低粘度油品、无强腐蚀性的工业流体等多种介质工况。上部的传感变送模块和下部阀体采用密封连接结构，防护等级满足工业现场的防尘防水要求，即使在潮湿、多粉尘的车间或管廊环境下也能稳定工作，

　　模块侧面预留的接线接口可以直接对接工业现场的标准信号线缆，输出的标准信号能够直接接入PLC、DCS等工业控制系统，不需要额外加装信号转换模块。在结构建模过程中，需要重点把控几个关键尺寸的配合精度：首先是两端法兰的螺栓孔中心距、密封面凸台尺寸必须严格匹配对应压力等级的法兰标准，否则现场安装时会出现孔位不对齐、密封面渗漏的问题；其次是上部传感模块和下部阀体的连接同轴度，直接关系到内部传感元件的测量精度，建模时需要设置合理的配合公差，避免装配后出现测量偏差；另外流道的内壁粗糙度、传感探头的伸入长度也需要结合实际测量原理做匹配设计，探头伸入长度过短会导致测量数据受管壁附面层影响出现偏差，过长则会增大流道压损，

　　甚至被高速流体长期冲刷造成探头损坏。在不同的应用场景下，这类传感装置可以根据监测需求更换不同的传感核心元件，实现流量、压力、温度、电导率等不同参数的监测，整体结构具备很强的通用性，只需要调整上部变送模块的内部元件，下部阀体结构可以实现通用化量产，大幅降低生产制造成本。现场选型时，除了确认通径匹配之外，还需要结合管路的实际工作压力、介质腐蚀性、工作温度范围选择对应的阀体材质和密封件材质，确保装置的耐压等级、耐温范围、耐腐蚀性能满足现场工况要求，避免运行过程中出现阀体渗漏、元件损坏的问题。建模过程中对各个部件的装配关系做了完全还原，法兰的密封槽结构、螺栓孔的倒角、阀体和传感模块的连接螺纹细节都做了精准复刻，能够直接用于后续的工程出图、虚拟装配仿真、管路系统的数字化孪生搭建，也可以作为同类传感产品结构优化设计的参考基础，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
