132kV高压户外架空输电瓷绝缘构件

在高压户外架空输电线路的布设场景中，绝缘构件是保障线路稳定运行、规避接地与相间短路故障的核心部件，这款适用于132kV电压等级的瓷绝缘构件，正是针对中长距离高压输电场景的户外使用需求设计。从实际工程应用来看，这类瓷绝缘构件需要同时承担电气绝缘与机械承重的双重作用：一方面要在长期暴露于户外复杂环境的条件下，保持足够的绝缘电阻与耐击穿性能，隔绝带电导线与接地杆塔之间的电流通路；另一方面要承受导线自重、覆冰载荷、风载荷带来的动态拉力，避免出现构件断裂、脱落引发的线路停运事故。

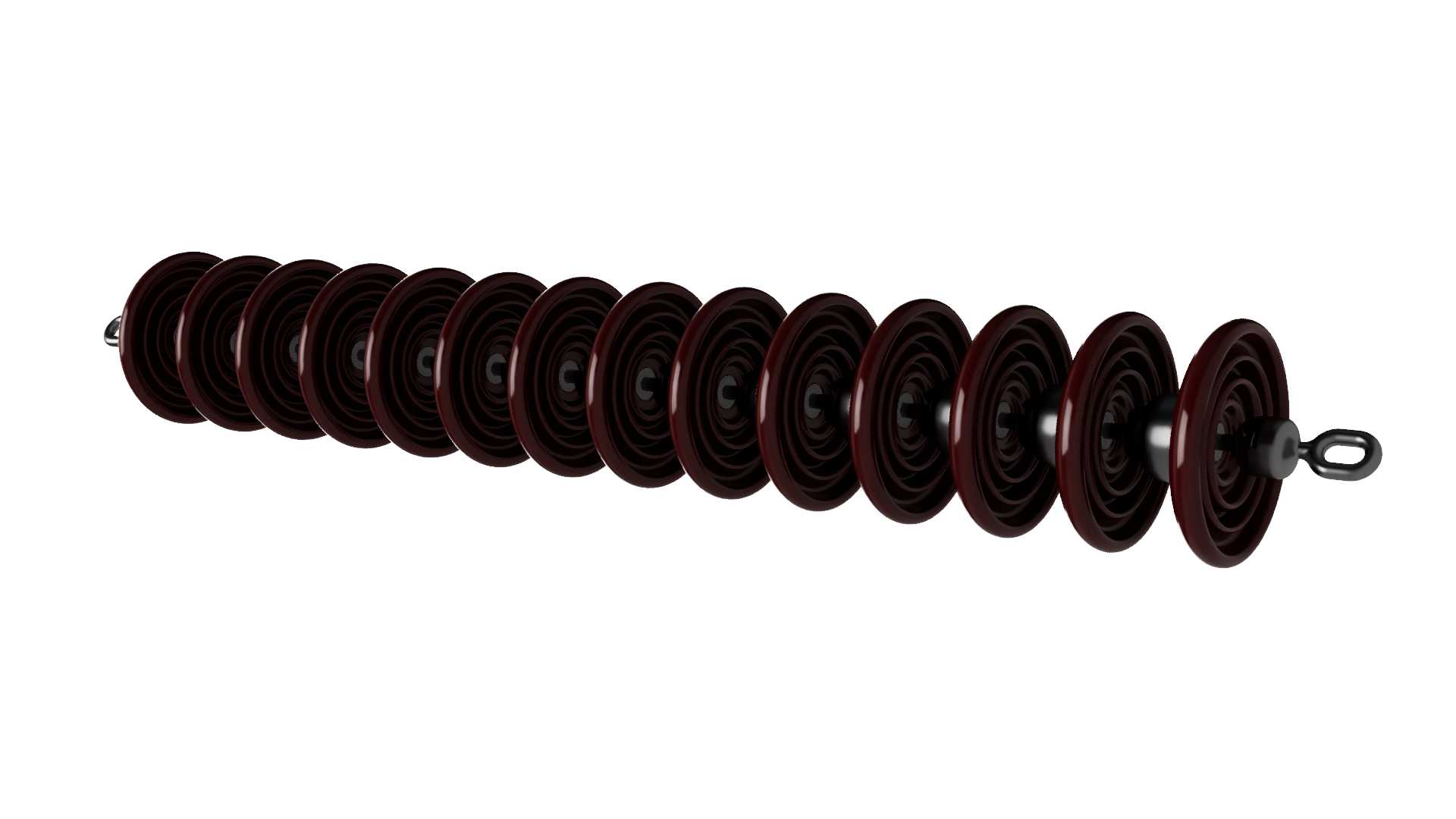

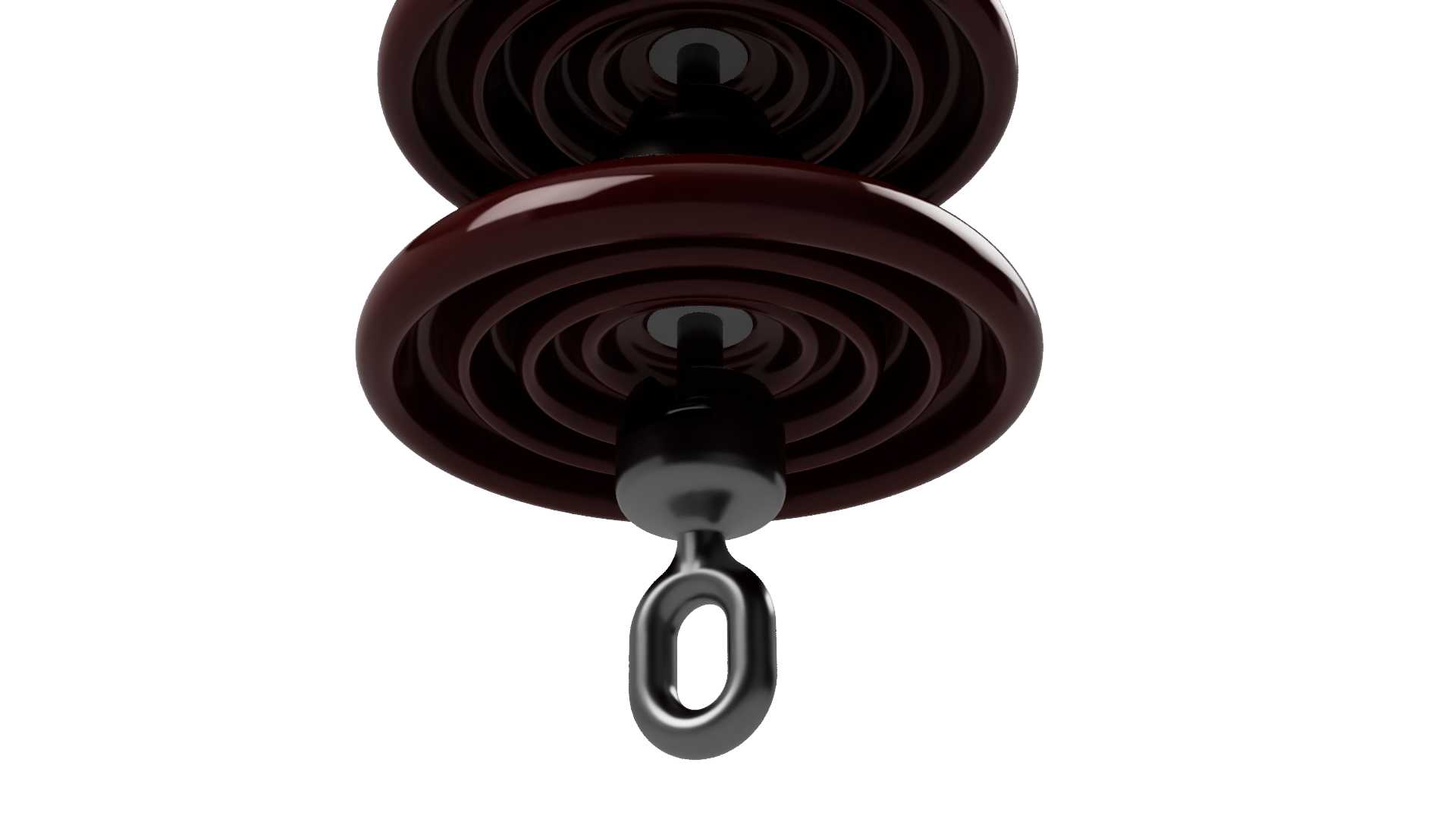

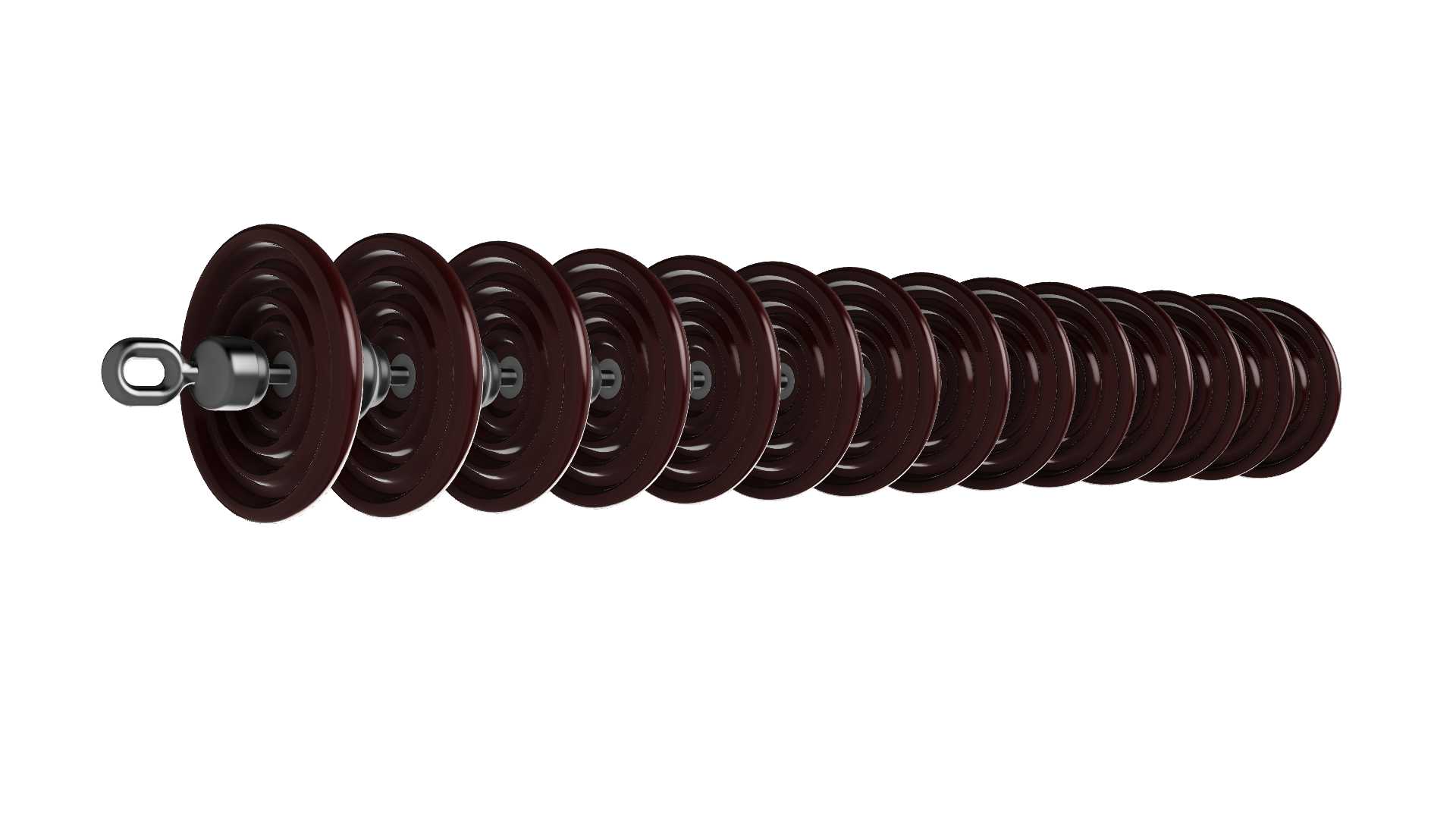

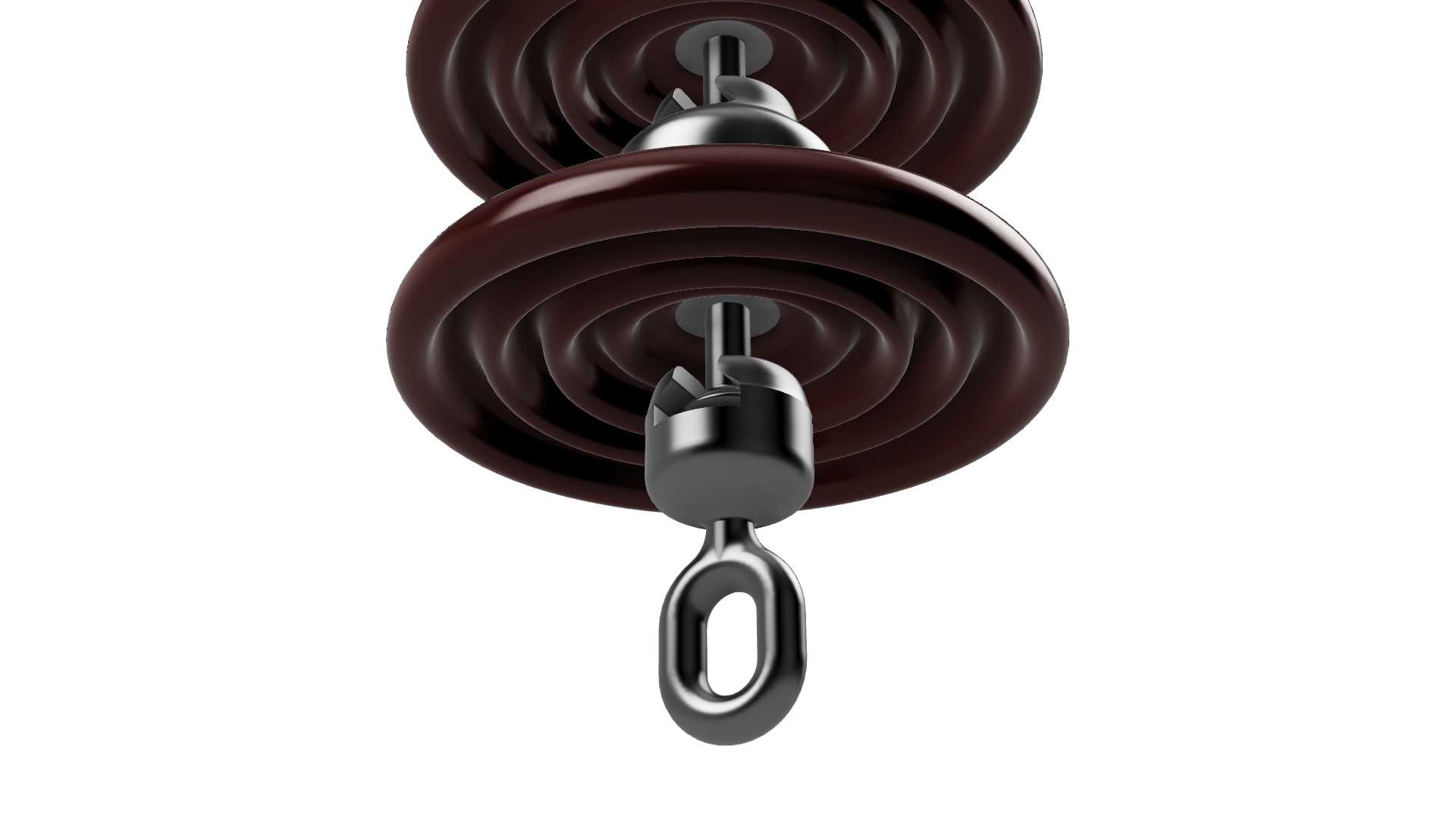

设计过程中，首先围绕132kV电压等级的绝缘爬距要求确定伞裙结构参数，多组同轴排布的深棕色瓷质伞裙采用等间距错落设计，相邻伞裙的外沿伸出长度经过反复校核，既能在降雨、凝露天气下通过伞裙的隔断作用阻断水流形成的连续导电通路，又能避免伞裙间距过小导致的污闪风险——户外长期运行中表面积聚的灰尘、工业污秽在受潮后易形成导电层，足够的伞裙数量与爬电距离可以有效提升污秽工况下的耐受电压水平。构件两端的金属连接端头采用标准化的挂接结构设计，一端适配杆塔侧的金具挂点，另一端适配导线侧的连接金具，安装边界尺寸完全匹配现有132kV架空线路的金具配套体系，无需额外定制转接件即可直接完成现场装配，降低现场施工的适配成本。

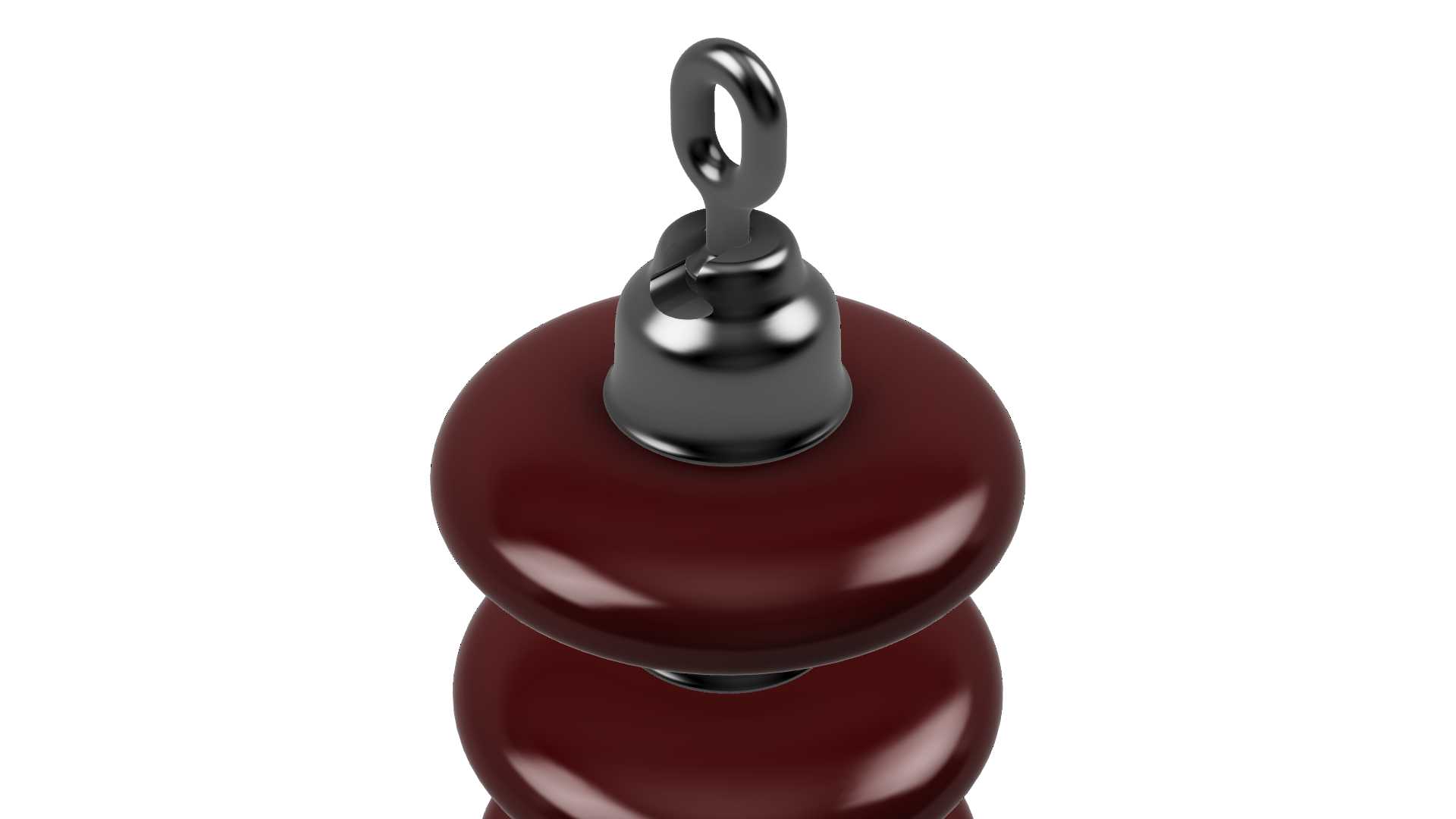

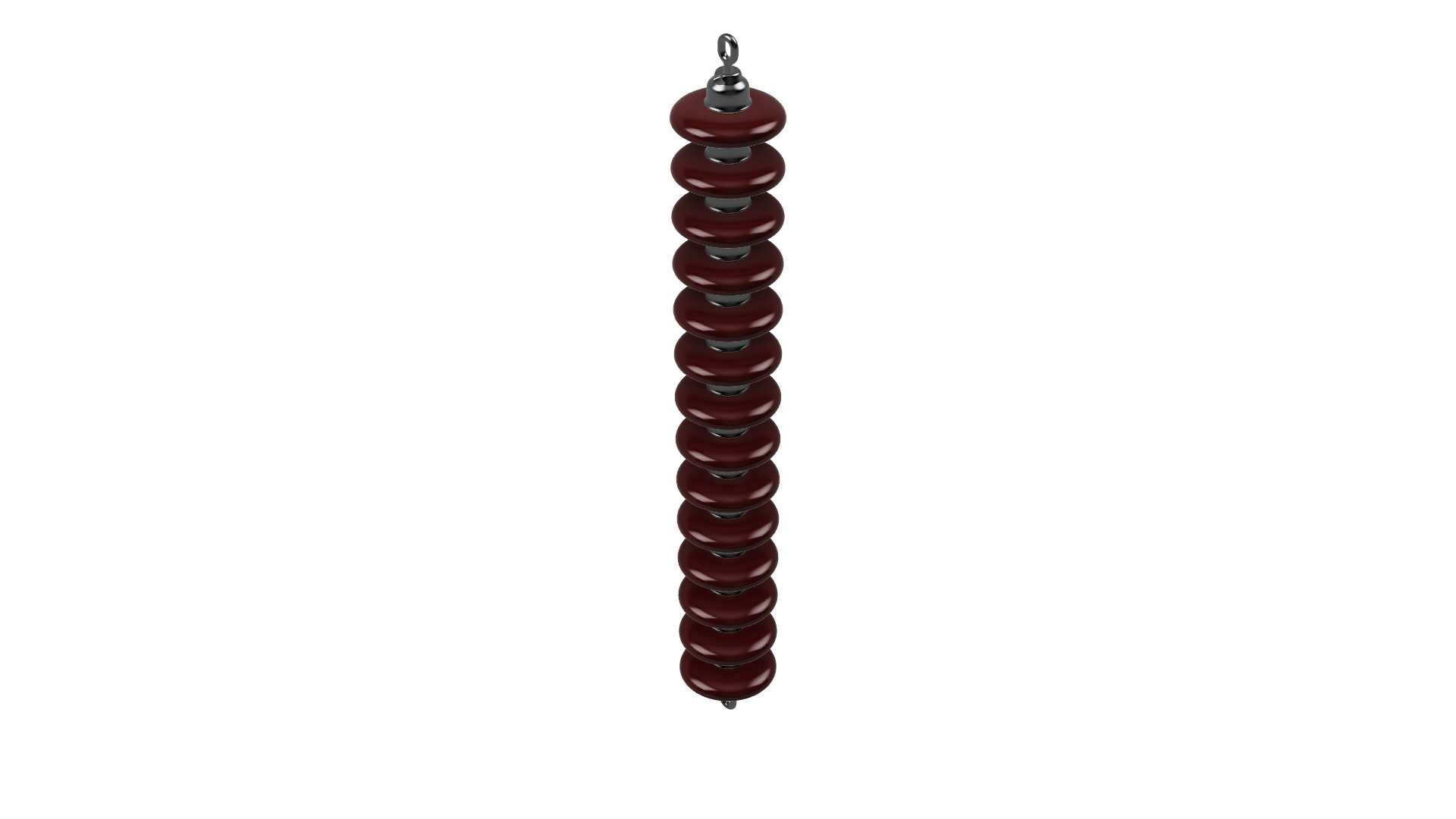

瓷质本体采用高温烧结的电工陶瓷材质，表面施有光滑的深棕色绝缘釉面，既可以提升瓷体本身的防水性能，减少水分渗入瓷质内部引发的绝缘性能下降，光滑的釉面也便于利用自然降雨完成表面自清洁，减少运维过程中的人工清扫频次。整体构件由14个独立元件组合装配而成，各瓷件与金属端头之间采用水泥胶装结构固定，胶装部位设置有缓冲垫层，能够抵消户外温度剧烈变化时瓷件与金属件热膨胀系数差异带来的内应力，避免长期温变循环下出现瓷件开裂、胶装层松脱的问题。在结构强度校核阶段，针对构件的轴向抗拉、抗弯性能做了冗余设计，能够覆盖沿海强风区域、冬季重覆冰区域的极端载荷工况，保证在设计使用周期内的机械性能稳定。伞裙的轮廓弧度经过优化，不会在伞裙下方形成积水兜留的死角，减少冬季冰凌桥接伞裙引发的绝缘失效风险，适配绝大多数户外野外的输电线路布设环境，不管是山地、平原还是工业污染区域的架空线路，都能通过对应的安装调整满足使用要求。
