直角交错轴空间动力换向传动结构

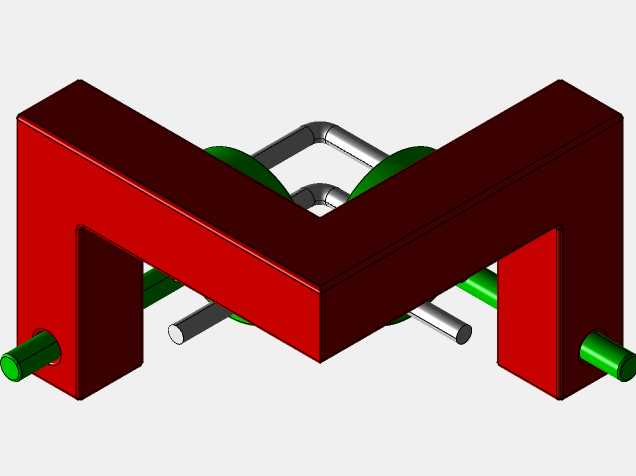

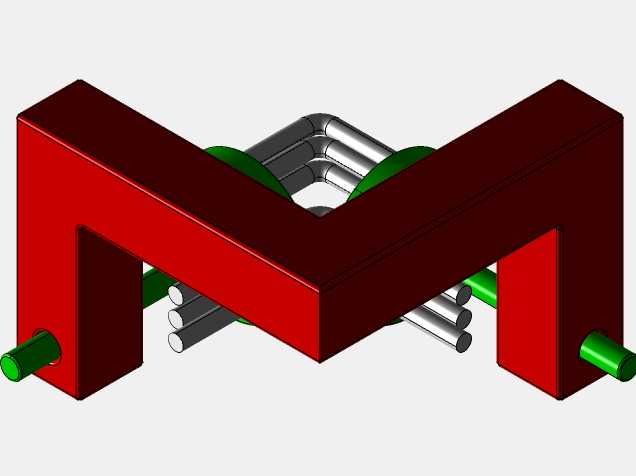

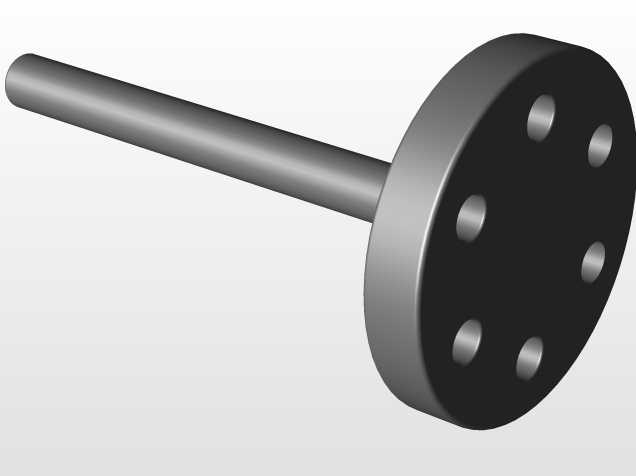

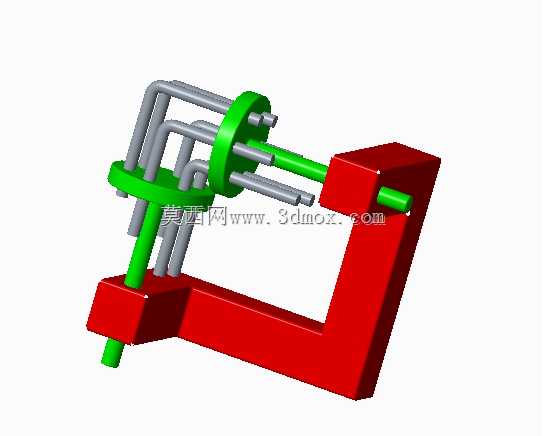

该传动结构主要用于需要实现两交错垂直轴间动力传递的设备场景，常见于小型自动化生产线的工位动力转向、轻工包装设备的动力换向布局、专用机床的进给方向转换单元，也可作为教学演示教具用于机械原理课程的空间传动知识点展示，解决平行轴或相交轴传动无法适配的紧凑空间动力换向需求。从功能特性来看，该结构通过两组环形构件配合多根平行导杆，将输入轴的旋转运动转换为垂直方向输出轴的同步旋转，相比传统锥齿轮换向结构，该结构无轮齿啮合接触，运行过程中啮合冲击更小，传动噪音更低，且对安装时的轴系对中精度要求略低于锥齿轮副，在低速轻载的传动场景下具备更优的容错性，日常维护无需频繁调整齿侧间隙，适合长期连续运行的低负载工位。设计过程中优先考虑了安装空间的紧凑性，整体采用C型安装基座作为承载主体，输入轴与输出轴分别布置在基座的两个垂直端面，轴伸端预留了标准的轴径配合段，可直接通过联轴器对接动力源与负载端，基座的两个安装端面均预留了螺栓沉孔，可直接固定在设备安装面板上，无需额外设计转接支架。结构的核心传动部分采用环形滑架配合多根圆周均布的传动导杆，导杆两端分别与两个环形滑架形成滑动配合，当其中一根轴带动对应侧的环形滑架旋转时，滑架通过导杆推动另一侧滑架同步转动，进而带动垂直方向的输出轴旋转，实现90度的动力换向，导杆与滑架的配合面设计有足够的滑动长度，可避免传动过程中出现卡滞，同时导杆采用圆周均布排布，保证传动过程中受力均匀，降低单侧构件的磨损速率。安装边界方面，整体结构的外接轮廓以C型基座的最大外沿为基准，输入轴与输出轴的轴伸长度均控制在常规联轴器的适配范围内，安装时需保证两轴的垂直交错距离符合设计值，基座安装面的平面度需满足通用机械安装要求，避免基座变形导致滑架与导杆卡滞，传动过程中需保证滑动配合面有基础润滑，降低滑动摩擦带来的构件磨损，适配的输入转速范围覆盖常规小型设备的电机输出转速，可传递的扭矩范围匹配轻载工位的动力需求，无需额外增加减速机构即可直接对接小功率动力源。
