双外丝直通钢管接头与联轴器结构

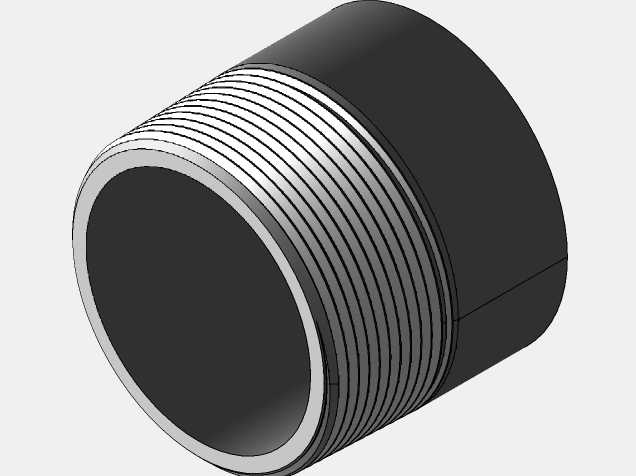

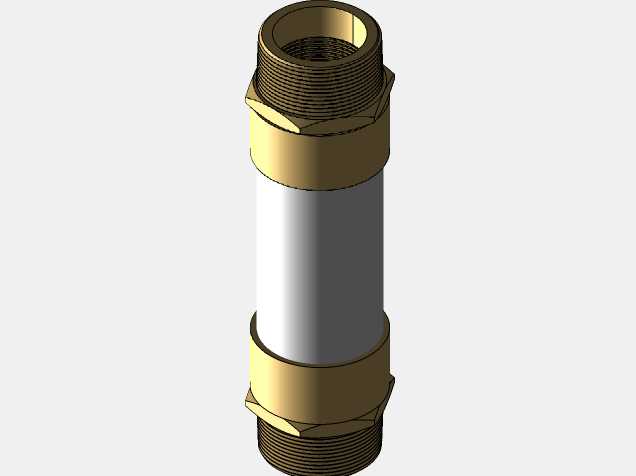

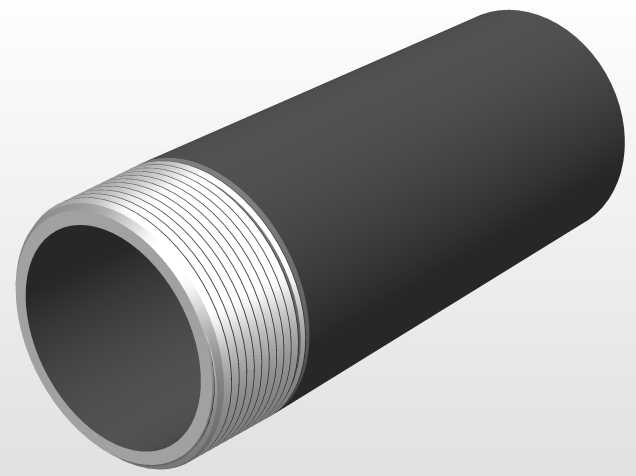

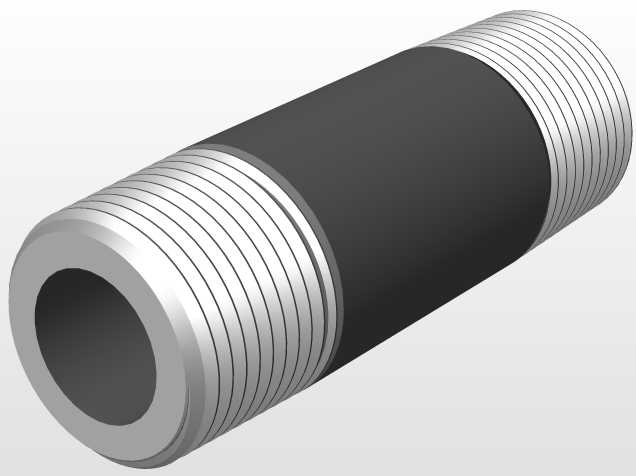

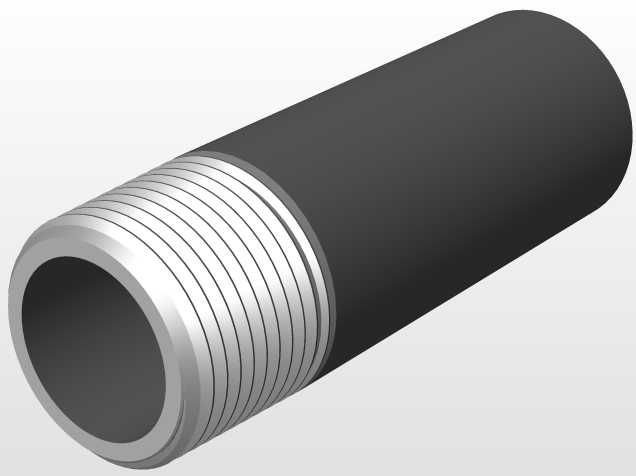

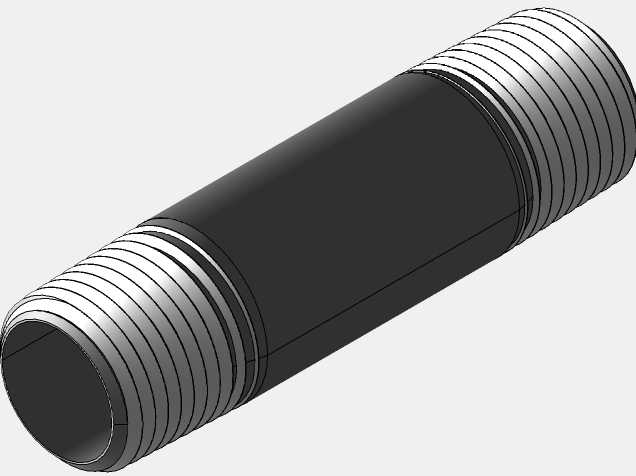

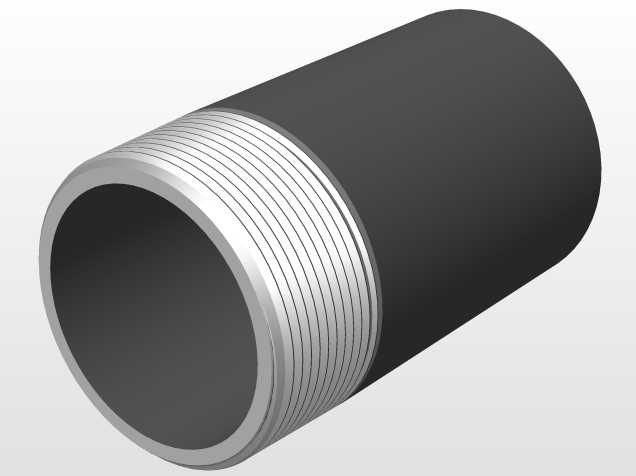

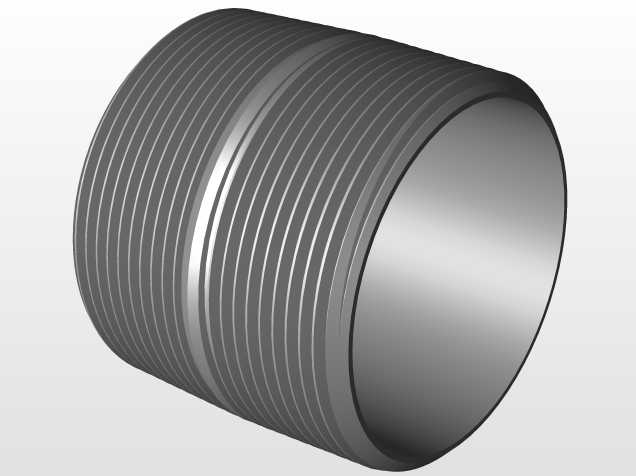

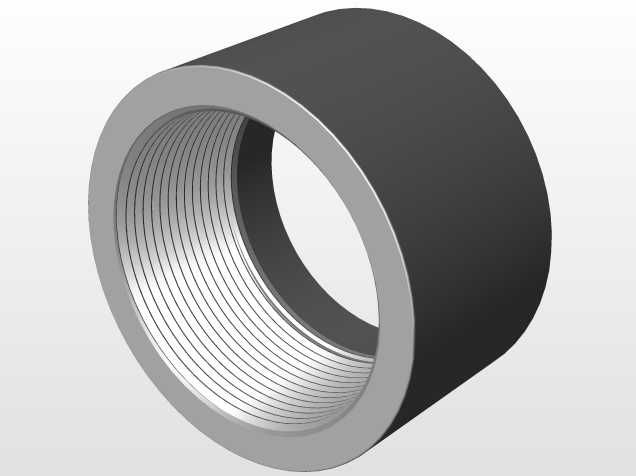

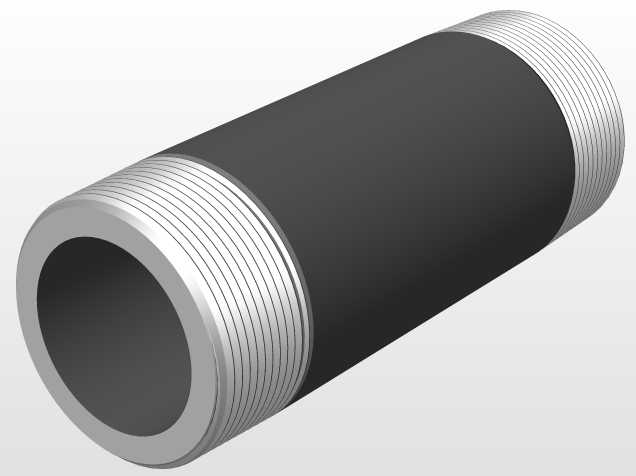

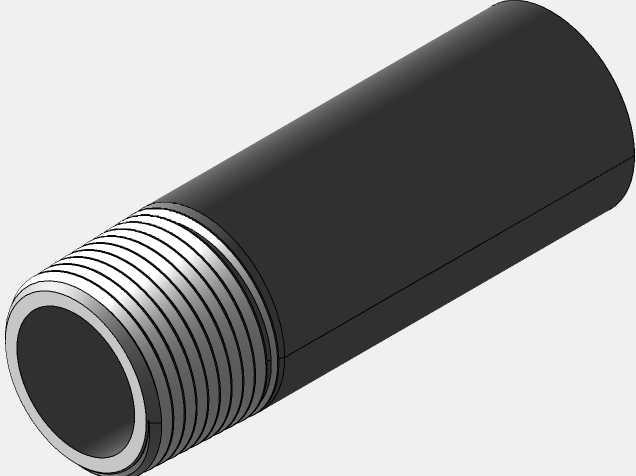

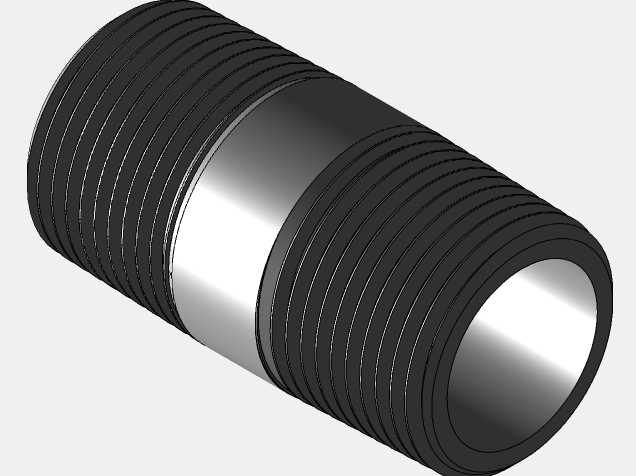

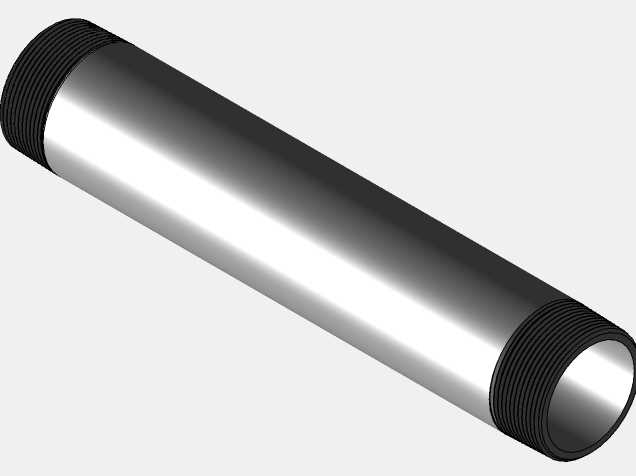

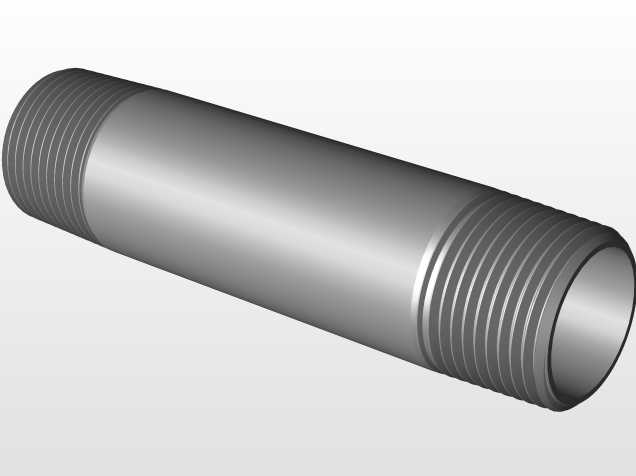

这类双端外螺纹结构的零件，在液压管路排布、低压流体输送管线、小型传动机构的轴系联接场景中都有广泛应用，既可以作为两段同管径钢管的对接接头完成管路的密封连通，也可在轻载传动场景中充当刚性联轴器，实现两根同轴轴件的扭矩传递，属于跨管路、传动两个应用场景的通用联接零件。从结构设计来看，零件主体为等径直筒结构，两端加工有等长度的标准外螺纹段，螺纹与主体光轴段之间设计有退刀槽结构，既满足螺纹加工的工艺要求，也能在安装时为对接的内螺纹零件提供轴向定位基准，避免螺纹旋合过深导致的管路变形或者轴系顶死问题。两端螺纹的同轴度是该零件设计的核心公差要求，作为管路接头使用时，同轴度偏差过大会导致两段对接钢管出现别劲现象，长期受流体压力冲击容易在螺纹根部产生应力集中，引发泄漏甚至断裂问题；作为联轴器使用时，同轴度偏差会直接导致轴系运转时产生径向跳动，加剧轴承磨损，增大传动噪音，因此建模过程中需要以主体圆柱的中心轴线为全局基准，所有螺纹特征、退刀槽特征均围绕该基准创建，保证两端特征的位置精度。从安装边界来看，零件的主体光轴段外径略小于螺纹大径，安装时可以在光轴段加装密封垫圈或者轴用挡圈，满足不同场景的安装限位需求；作为接头使用时，螺纹段长度适配常规低压管路的内螺纹旋合深度，无需额外加工即可搭配生料带或者密封胶完成密封装配，光轴段的外壁可以作为管钳的夹持位，避免安装时夹伤螺纹齿面影响密封性能；作为联轴器使用时，两端内孔（注：该零件为中空结构）可根据对接轴径加工键槽或者顶丝孔，依靠螺纹段与轴端锁紧螺母的配合实现轴向固定，中空的结构也能减轻零件自身重量，降低轴系的转动惯量，适合转速不高、载荷平稳的轻载传动场景。在实际选型应用中，这类零件的通径尺寸需要匹配对接钢管的内径或者传动轴的轴径，螺纹规格需要与对接端的内螺纹零件完全一致，避免出现螺距不匹配导致的装配失败问题；建模时还原的螺纹牙型、退刀槽宽度、主体段长度等细节，能够直接用于后续的装配干涉检查、管路应力仿真、轴系动平衡校核等工作，不需要二次修整模型即可导入各类三维装配环境使用。
