明纬HLG-60H/B防水LED驱动电源结构

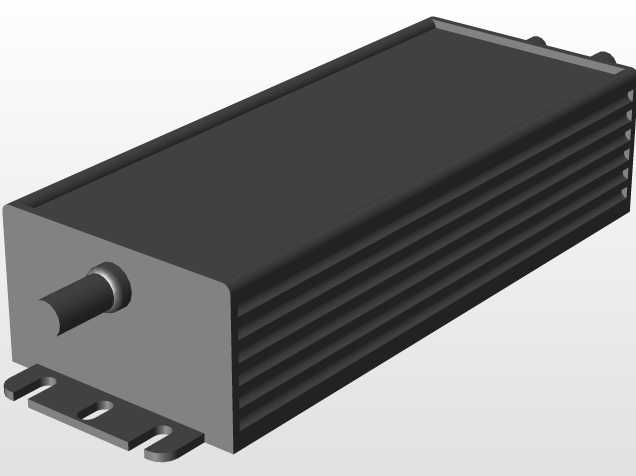

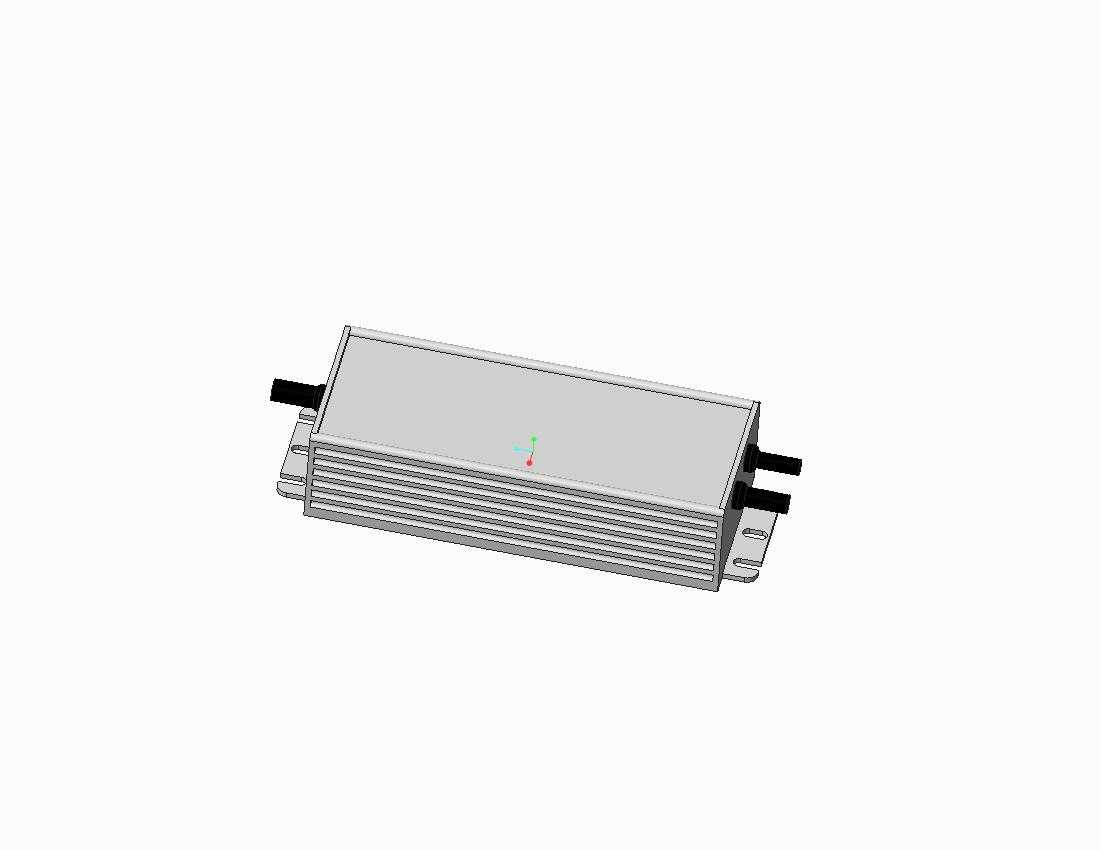

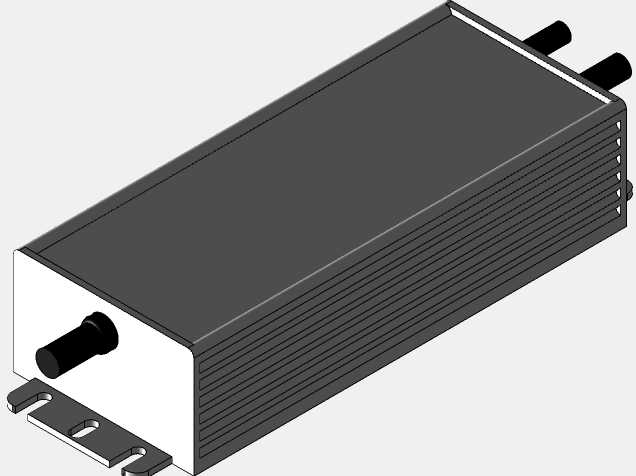

这款HLG-60H/B是面向户外照明场景开发的恒流型LED驱动电源，日常多被用在市政路灯、户外景观亮化、隧道照明、植物补光这类对供电稳定性、环境耐候性有严苛要求的场景里，核心作用是把交流市电转换成适配LED负载的恒定直流输出，避免电网波动、负载温漂带来的光衰或者灯珠烧毁问题。从结构设计上看，整机采用拉伸铝合金外壳，壳体侧面直接挤出成型多道平行散热鳍片，没有额外加装独立散热风扇，完全依靠壳体自身的金属导热能力配合鳍片增大散热面积实现被动散热，这种无风扇设计一方面能彻底规避户外环境下风扇进灰、进水导致的寿命短板，另一方面也能消除运行时的风噪，适合对静音有要求的居民区亮化、室内植物工厂这类场景。外壳两端的出线位置做了阶梯式防水密封结构，配合专用的防水格兰头，能达到IP67的防护等级，直接露天安装也能抵御暴雨喷淋、扬尘侵入，甚至短时间的浸水浸泡也不会出现内部电路短路的问题。两端延伸出来的安装固定耳是和壳体一体冲压弯折成型的，上面预留了两个长圆形安装孔，安装时可以根据现场支架的孔位偏差做小范围的位置调整，不用额外做转接支架，降低现场安装的加工工作量。建模过程中重点还原了壳体的装配公差边界，鳍片的厚度、间距都按照实际开模尺寸做了等比例复刻，固定耳的安装孔中心距、壳体整体的长宽高尺寸都和实物一致，方便结构设计师在做灯具整体布局、安装支架设计时直接调用，不用反复核对实物尺寸做调整。内部电路的灌封腔结构也做了还原，壳体内部预留的灌封胶槽深度刚好能覆盖整块PCB板，装配时灌入导热硅胶之后，既能把电路板工作产生的热量直接传导到铝壳上提升散热效率，也能进一步隔绝水汽、震动对内部元器件的影响，哪怕是在高湿度、有一定震动的桥梁、高架路照明场景下也能长期稳定运行。输出端的线缆预留了足够的弯曲半径空间，安装时做线缆弯折布线不会因为根部应力过大导致线皮破损、线缆脱落，输入端的接线位置做了极性标识凸起，现场接线时不用拆壳就能快速分辨零火线，减少接错线烧件的风险。
