剪式手摇汽车举升机三维结构设计

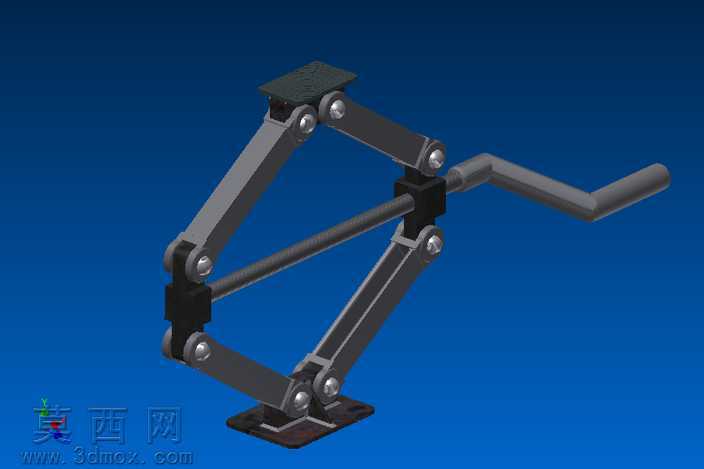

本作品为剪式手摇驱动的汽车举升设备三维建模成果，建模过程围绕剪式升降机构的运动逻辑展开，首先完成核心铰接臂结构的尺寸标定，确定上下支撑底座、两组对称铰接剪臂、横向传动轴、手摇驱动柄的比例关系，确保各铰接点的转动自由度符合实际升降运动轨迹。建模时对铰接位置的销轴结构做了细节还原，每处转动副都预留了合理的装配间隙，避免结构运动时出现干涉问题；上下支撑面分别做了防滑纹理与接触平面的结构处理，底部支撑座设计为宽面平底结构，保证举升作业时的支撑稳定性，顶部承托面设置了防滑垫结构，增大与车辆底盘接触时的摩擦力，防止举升过程中出现滑脱风险。材质渲染阶段，对铰接臂、传动轴、手摇柄等金属受力部件赋予哑光金属钢材材质，调整材质粗糙度模拟工业钢材的磨砂质感，对铰接销轴部位做了金属亮面处理，突出转动副的结构细节，对顶部防滑垫赋予黑色橡胶材质，调整材质的漫反射参数还原橡胶的哑光防滑特性，背景采用深蓝色渐变背景突出模型主体结构，渲染角度选择斜侧视角，完整展现剪臂的交叉铰接结构、横向传动杆的连接方式以及手摇柄的操作位置。结构设计上采用对称双剪臂布局，通过横向传动轴同步两侧剪臂的升降动作，保证举升过程中两侧支撑面同步升降，避免出现偏载倾斜问题，手摇驱动结构通过杆系传动带动剪臂夹角变化，实现支撑面的高度调节，整体结构紧凑，折叠后体积小巧便于收纳，完全符合小型车载举升工具的使用需求。设计过程中反复校核了剪臂的开合角度范围，确定最低收纳高度与最高举升高度的合理区间，确保举升行程满足车辆底盘维修的作业高度要求，同时对各受力部件的连接位置做了加强结构处理，保证举升承重时的结构强度，整个模型完整还原了剪式举升机的装配关系与运动逻辑，可用于机械原理演示、结构参考等场景。
