双螺旋桨增速式风力发电装置结构设计

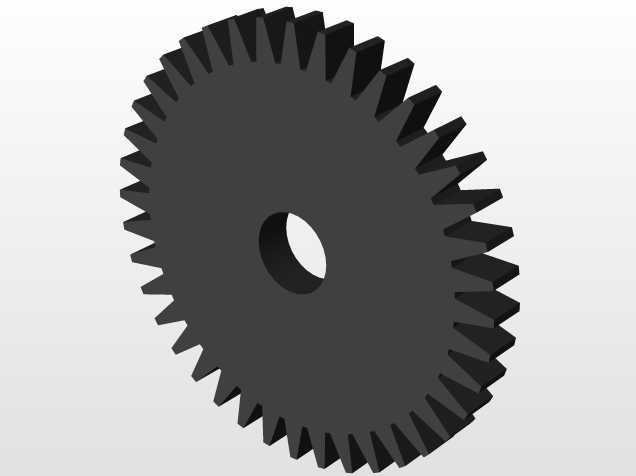

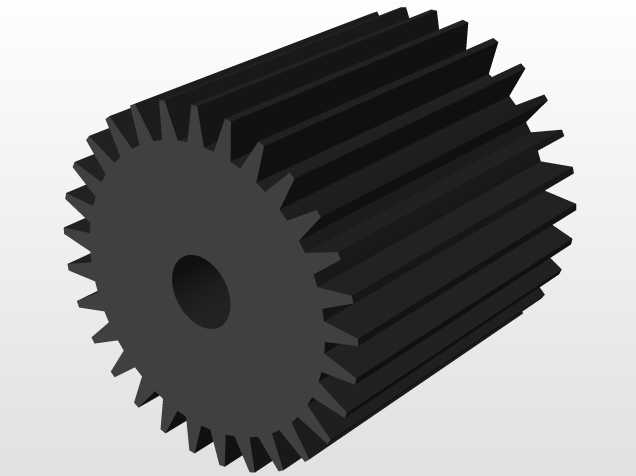

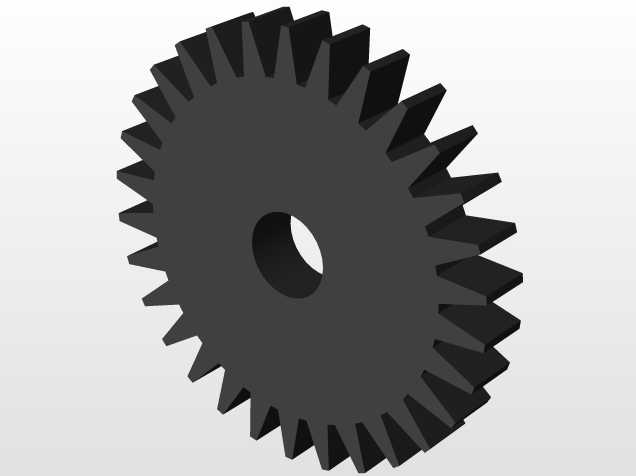

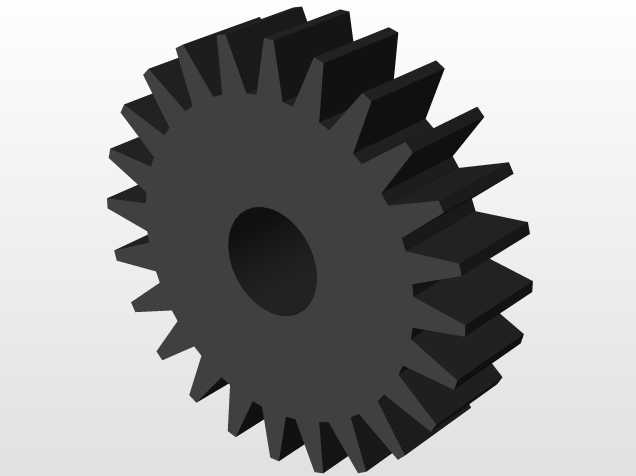

在分布式离网供电场景中，常规单叶轮风轮受限于低风速下的转速输出，往往需要搭配大传动比的增速箱才能满足发电机的额定转速要求，不仅增加了整机传动链的长度，也提升了日常运维的部件损耗概率。这款双螺旋桨风车结构采用同轴双叶轮布局，通过两组旋向匹配的桨叶同时捕获来流风能，前后叶轮在风场中形成的气流扰动可互相补充，减少单叶轮叶尖涡流带来的能量损失，在同等迎风面积下能获得更高的扭矩输出。从结构传动逻辑来看，两组叶轮的动力通过内置的行星齿轮组进行耦合输出，可直接将输出轴转速提升至单叶轮结构的两倍，无需额外增设大速比增速箱即可匹配小型永磁发电机的输入转速要求，大幅压缩了传动舱的轴向尺寸，降低了机头整体重量，对小型立杆式安装场景的塔架承重要求更友好。设计过程中对桨叶的安装角做了差异化匹配，前级桨叶采用较大安装角捕获低速来流的大扭矩，后级桨叶采用稍小安装角利用前级桨叶流出的加速气流，两组桨叶的叶尖均设置了环形护圈，既可以提升桨叶根部的结构强度，避免高速旋转下桨叶发生颤振，也能防止异物触碰旋转桨叶引发安全隐患。安装基座采用一体式折弯成型的支撑结构，预留了标准的发电机安装法兰位与传动轴承座安装孔，基座底部的安装孔位可直接适配常规小型风电塔架的顶部连接法兰，无需额外制作过渡转接板，现场安装时仅需完成叶轮与传动组件的装配、固定基座与塔架的连接螺栓即可完成部署。考虑到户外长期使用的工况，桨叶与护圈的结构均做了等强度壁厚设计，在保证结构刚度的前提下尽可能降低旋转部件的转动惯量，提升微风状态下的启动性能，传动舱内的齿轮啮合位置预留了润滑脂加注通道，可在不拆解整机的情况下完成定期润滑维护，适配偏远地区、户外监测站点、家用离网供电等多种低风速场景的供电需求，在年均风速3-6m/s的区域即可实现稳定的电力输出，相比同功率等级的单叶轮风电装置，其低风速启动性能提升约40%，传动链部件数量减少30%，长期运行的维护成本更低。
