五加仑桶装饮用水储水容器结构设计

日常办公、公共场所及家庭场景中，五加仑桶装水是直饮供水的核心储装载体，这类容器的结构设计直接影响堆叠运输稳定性、饮水机适配性与灌装生产兼容性。建模初期先梳理核心功能边界：容器需匹配标准饮水机的进水顶杆结构，瓶口密封位尺寸要兼容通用桶装水盖的扣合公差，桶身需承受满水状态下多层堆叠的静载荷，同时要适配自动灌装线的卡瓶、翻转、压盖工位的定位尺寸。

建模时先绘制纵向截面草图，以中心轴为基准定位瓶口段：瓶口做加厚直壁结构，顶端预留密封盖的卡合凸缘，瓶口下方做过渡圆弧衔接肩部，肩部采用大曲率锥面过渡，既避免灌装后残留积水，也能提升堆码时的上部载荷分散能力。桶身主体设置两道环形加强筋，筋位深度控制在不影响桶身脱模的范围内，同时抵消满水状态下桶身的径向形变，避免运输过程中出现鼓胀变形。桶底做内凹式结构，边缘设置环形支撑脚，既保证放置时的平面稳定性，也能适配灌装线的底部托轮定位，内凹弧度匹配自动上桶机构的抓取接触面。

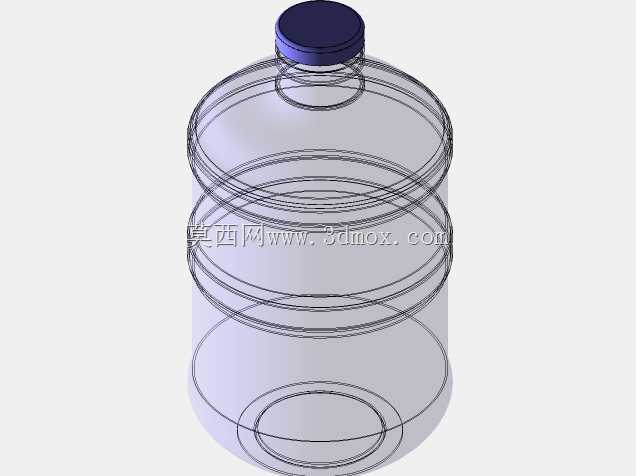

建模过程先通过旋转凸台生成主体基础轮廓，再对瓶口密封位、加强筋、底部支撑结构做单独特征细化，之后对所有棱角做倒圆角处理，避免应力集中导致的运输开裂，同时匹配吹塑成型的工艺圆角要求，减少生产过程中的应力残留。完成主体结构后，赋予半透明PC材质的外观属性，渲染时调整材质折射率与透光率，还原真实桶装水的视觉质感，方便后续做结构验证与展示。这类容器的外形尺寸严格遵循行业通用规格，整体高度、最大外径、瓶口内径均匹配现有饮水机、灌装线的通用标准，无需额外调整适配设备即可直接投入生产应用，桶身的壁厚分布根据受力位置做差异化设计，受力集中的肩部、底部位置适当加厚，非受力区域控制壁厚降低材料消耗，兼顾结构强度与生产成本控制。
