海利HL-BT700水族内置电源过滤装置结构

　　在水族饲养配套设备的结构设计领域，内置式过滤泵的结构合理性直接决定了设备运行稳定性、水体循环效率以及水族箱内的空间占用表现，这款适配70-250尺寸水族箱的内置过滤装置，在结构布局上做了很多贴合实际使用场景的考量。从实际应用场景来看，这类内置过滤设备直接浸没在水族箱水体中工作，不需要额外布置外置管路，不会在缸体外预留多余的管线接头，对于桌面级中小型水族箱的布置友好度很高，既可以用于家庭观赏水族箱的日常水体循环过滤，也能适配小型商用展示水族缸的持续运维需求，避免外置设备占用缸外桌面空间，同时减少管路穿墙或者沿缸壁走线带来的美观度问题。

　　设备的核心功能是完成水族箱内的水体循环与过滤，10W的额定功率配置下可以实现1.25M的最大喷射高度，足够在中小型水族箱内构建完整的水体循环流场，避免缸内出现水流死角造成残饵、粪便沉积。结构设计上采用了电源内置的一体化布局，将电源驱动模块完全封装在设备主体的密封腔体内，不需要额外外置电源适配器，整根线缆直接从设备本体引出接电，减少了外接接头的密封失效风险——毕竟长期浸没在水体中工作，多一个外接接头就多一处渗水漏电的隐患，一体化密封的结构也让设备外表面没有多余的凸起结构，日常清理缸壁或者挪动设备时不会被突出的接头剐蹭。

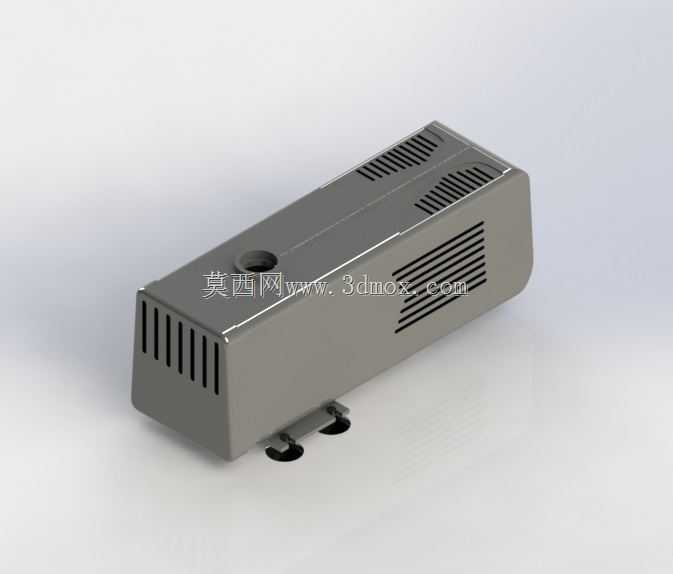

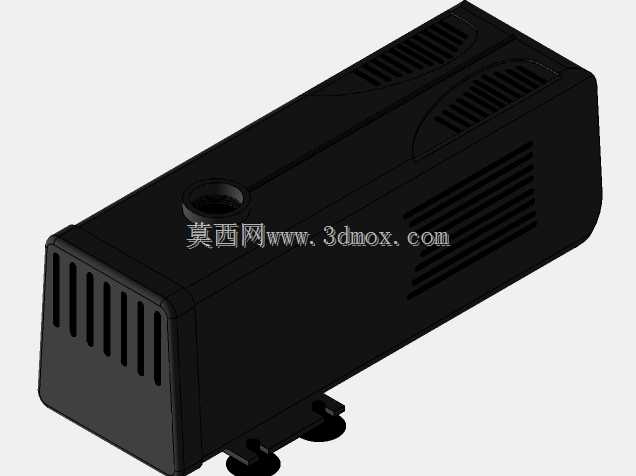

　　从外形结构来看，设备主体采用长方体圆角过渡的壳体设计，壳体表面布置了多组不同方向的通风格栅？不，是进水格栅，不同朝向的格栅可以在设备贴缸壁安装时，依然保证足够的进水通流面积，不会因为单侧贴壁就堵死进水通道。设备底部设计了两个带卡扣的固定脚结构，安装时可以直接通过吸盘卡扣固定在水族箱的内壁玻璃上，固定点的位置经过重心匹配，两个固定脚的连线刚好落在设备重心的投影范围内，设备满水运行时不会因为水流反作用力出现倾斜或者脱落。顶部预留的出水接口可以适配不同方向的出水导流件，根据缸内造景的需求调整喷射方向，既可以对着缸壁喷射打散水流避免直冲鱼体，也可以对接雨淋管实现均匀增氧。

　　设计过程中首先要考虑的是密封边界的划分，内置电源腔和过水腔必须做完全的物理隔离，密封胶圈的安装槽要设计成连续无断点的结构，螺丝锁付的点位要均匀分布在密封面周边，保证胶圈受压均匀，不会出现局部压合不实导致的渗水问题。其次是流道的设计，进水从壳体侧面的格栅进入后，要先经过滤材容纳腔再进入叶轮腔，避免大颗粒杂质直接打在叶轮上造成叶轮磨损或者卡滞，叶轮腔的出水通道要做平滑的圆弧过渡，减少水流的沿程损失，保证额定功率下的喷射扬程达到设计指标。

　　安装边界方面，设备的整体宽度控制在较小的尺寸范围内，贴壁安装后占用的缸内横向空间不超过8cm，不会过多占用水族箱内的造景与生物活动空间，线缆从设备顶端侧方引出，出线位置做了密封防水的应力释放结构，避免日常挪动设备时线缆根部反复弯折造成外皮破损。壳体的所有棱边都做了R角过渡处理，没有尖锐的棱角，安装和日常清理时不会划伤操作人员，也不会刮花水族箱的玻璃壁。在材料选择上，壳体采用耐水浸泡的工程塑料材质，长期在水体中浸泡不会释放有害物质，也不会因为常年浸水出现材质脆化的问题，表面做哑光处理，不会在缸内形成强烈的反光影响观赏效果。

　　从结构建模的角度来看，这类设备的建模重点在于密封配合面的公差匹配、固定脚的结构强度校核以及流道的曲面顺滑度处理，建模时需要提前预留滤材的容纳空间，不能因为追求设备体积小巧就压缩滤材仓的容积，否则会直接影响设备的过滤容量，缩短滤材的清洗更换周期。同时要考虑设备的装配逻辑，壳体的上下盖配合要设计定位止口，方便生产组装时快速对位，减少装配环节的对位误差，叶轮组件的安装位要设计同轴定位结构，保证叶轮转动时的动平衡，降低设备运行时的振动和噪音，毕竟这类设备是24小时持续运行的，振动过大会通过缸壁传递形成共振噪音，影响使用体验。
