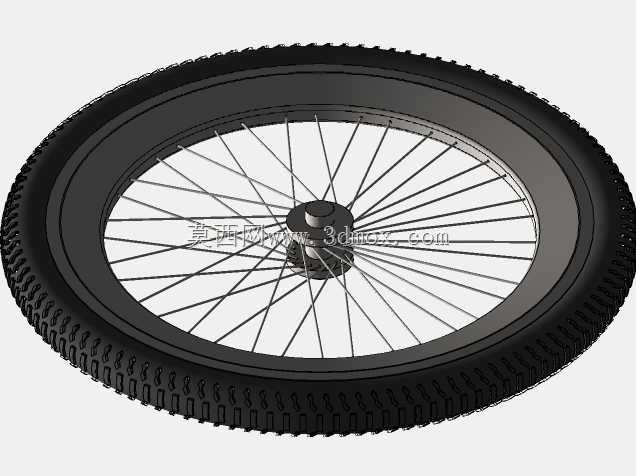

辐条式自行车行走轮组结构设计

　　日常通勤、山地越野类自行车的行走轮组，是直接决定骑行平顺性、承载能力与路面适配性的核心部件，这套辐条式轮组的建模完全围绕实际骑行工况的受力逻辑搭建，没有做脱离生产实际的夸张造型。从结构拆分来看，整套轮组包含外胎、内胎安装位、轮辋、辐条、花鼓主体、轴杆固定位几个核心部分，建模时优先还原了各部件的装配干涉边界，避免后期出工程图时出现配合公差的逻辑错误。

　　先从安装适配的边界说起，这套轮组的花鼓中心轴孔采用常规民用自行车的标准轴径，适配市面绝大多数快拆、实心轴的前叉安装开档尺寸，轮辋的胎圈座直径匹配常规26寸山地车外胎的安装规格，胎圈卡槽的深度、角度完全参照自行车轮胎安装的行业通用尺寸设计，不会出现轮胎装配后滑脱出辋的问题。外胎的胎齿造型做了等比例还原，块状胎齿的排布兼顾非铺装路面的抓地力与铺装路面的滚动阻力，胎侧的厚度预留了常规骑行时的形变量空间，建模时特意区分了胎面耐磨橡胶层与胎侧柔性层的厚度差异，和实际轮胎的生产分层逻辑一致。

　　辐条的排布采用经典的交叉编法，每根辐条的长度、弯头角度都做了参数化关联，从花鼓法兰盘的穿条孔到轮辋的条帽安装位，辐条的张紧方向完全对应实际骑行时的受力路径：垂直方向的载荷通过轮辋传递到辐条，再分散到花鼓两侧的法兰盘上，避免单根辐条应力集中导致的断条问题。建模时没有简化辐条与条帽、花鼓孔的配合结构，条帽的外螺纹、辐条端头的弯头卡位都做了细节还原，方便后续做有限元受力分析时直接调用模型，不需要二次补画结构。花鼓的内部预留了轴承安装位、轴杆穿装空间，两侧的法兰盘直径、孔位数量都和辐条排布完全匹配，法兰盘的厚度做了加强处理，对应颠簸路面骑行时的冲击载荷，避免法兰盘开裂的常见故障。

　　从实际应用场景来看，这类轮组除了用于整车生产的装配配套，还可以作为维修替换件的设计参考，也能用于自行车组装DIY的结构校验。设计时特意考虑了不同使用场景的适配性：如果用于城市通勤车型，可以直接替换成光面外胎模型，轮辋、辐条、花鼓的主体结构不需要做任何改动；如果用于轻度越野场景，现有胎齿的抓地力已经可以覆盖砂石、泥土路面的使用需求，辐条的交叉编法也能承受越野时的侧向冲击力，不会出现轮组偏摆的问题。

　　建模过程中特意规避了很多新手建模常犯的错误：比如轮辋的圆度公差控制在合理范围内，没有出现失圆的问题；辐条和轮辋、花鼓的连接位没有出现穿模、间隙过大的装配问题；外胎和轮辋的配合面完全贴合，没有出现错位缝隙。整个模型的装配逻辑完全和实际生产的装配顺序一致：先将花鼓轴杆穿入花鼓主体，安装轴承后固定两侧法兰盘，再穿装辐条、挂接条帽初步固定，调整辐条张紧力校正轮组圆度与偏摆，最后将外胎、内胎套装到轮辋上完成总装。

　　从结构特性来说，这套辐条轮组相比一体轮重量更轻，维修更换成本更低，单根辐条断裂后不需要更换整个轮组，只需要替换对应辐条重新校正张紧力即可，非常适合民用通勤、日常休闲骑行的使用场景。轮组的整体重量分布做了优化，花鼓位置集中了主要的结构重量，轮辋位置尽可能做了等厚薄壁设计，降低轮组转动时的转动惯量，让骑行起步更轻快。外胎的胎面弧度做了优化，过弯时胎面的接地面积可以随倾斜角度增大而增加，提升过弯时的抓地稳定性，不会出现侧滑的风险。
