实木合页结构三维设计方案

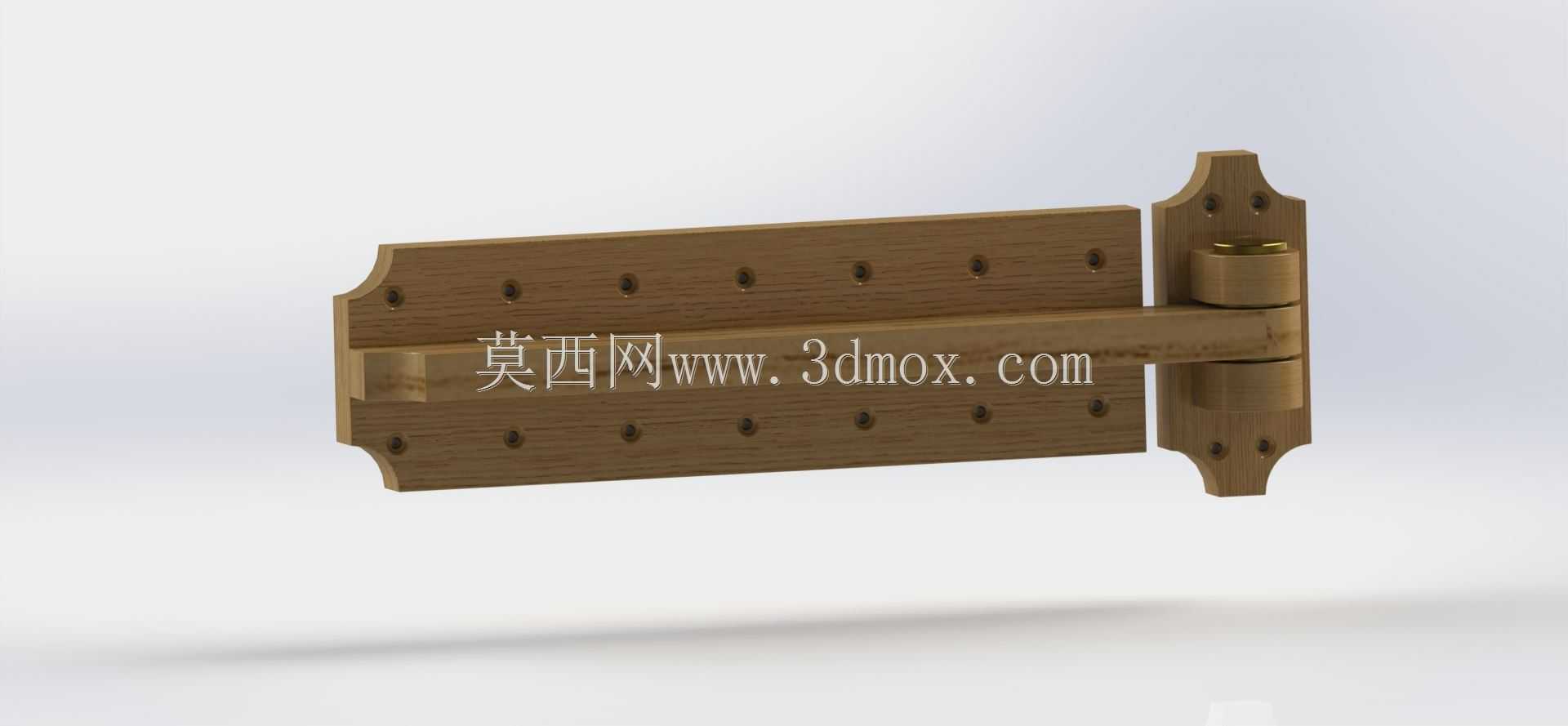

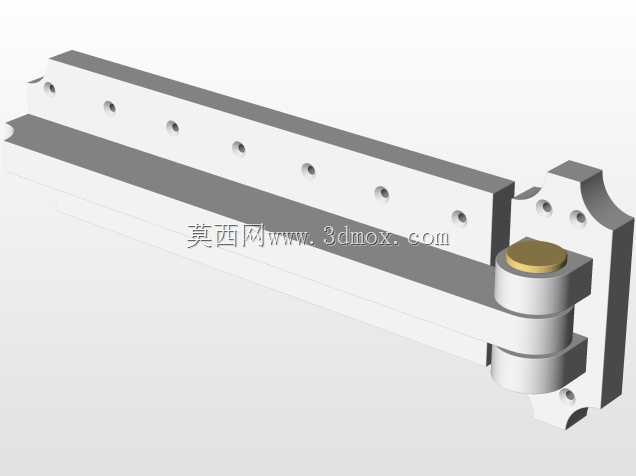

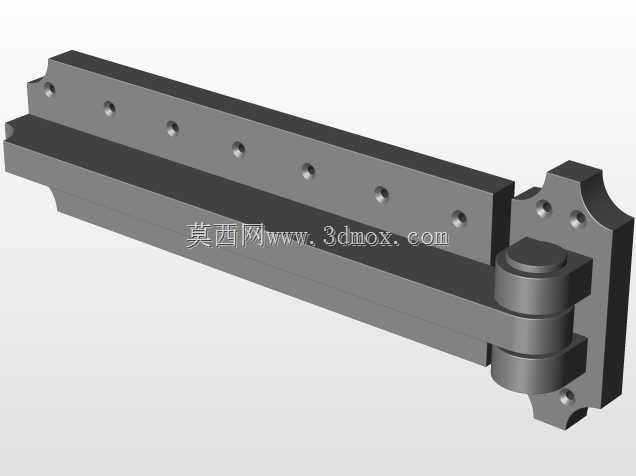

这款木质铰链主要面向原木家具、仿古实木门窗的装配场景，区别于常规金属合页的冷硬质感，整体采用同批次实木加工成型，能与原木构件保持一致的纹理与伸缩率，避免不同材质温胀差异带来的装配松动、漆面开裂问题，在中式仿古家具、原木室内门、实木箱体翻盖结构中应用时，能实现外观质感的高度统一，不会出现金属配件突兀外露的违和感。从功能特性来看，该铰链采用销轴式转动结构，两个页片分别通过多组沉头孔与待连接构件固定，沉头孔的深度经过精准核算，安装后木螺丝头部可完全没入页片平面，不会突出表面影响后续漆面处理与外观平整度；中间的转动轴套采用同材质木销配合，转动阻尼均匀，长期使用不会出现金属合页常见的锈涩、异响问题，同时木质构件的自润滑特性能保证开合过程顺滑无卡顿，适配日常使用中0-180度的开合角度需求。设计过程中优先考虑了实木加工的工艺特性，两个页片的安装面做了细微的卸力槽设计，当实木构件随环境湿度发生微量形变时，页片与安装面之间预留的微变形空间可抵消部分内应力，避免铰链部位出现木材开裂、页片翘曲的问题；页片边缘做了小圆角过渡处理，既避免加工、安装过程中锐角划伤操作人员，也能和实木家具的圆润边角风格匹配，不会出现生硬的直角接缝。安装边界方面，单组铰链的承重适配常规室内实木门、中小型实木箱盖的载荷，页片上的安装孔位按照等间距排布，孔位间距匹配常规实木家具的安装尺寸规范，安装时无需额外在构件上重新定位打孔，可直接参照孔位标记完成固定；转动部位的轴销与页片采用过盈配合装配，装配后轴销不会出现轴向窜动，两个页片的配合间隙控制在0.2mm以内，既保证转动灵活，也不会出现开合过程中页片晃动、接缝错位的问题。针对实木材质的受力特性，页片与转轴连接的根部做了加厚处理，分散开合过程中的应力集中，避免长期承重使用出现根部断裂的问题；页片整体厚度经过反复校核，在保证结构强度的前提下尽可能控制厚度，安装后两个被连接构件的接缝可控制在1mm以内，保证装配后的外观整体性。
