插销式方形座门闩锁具结构设计

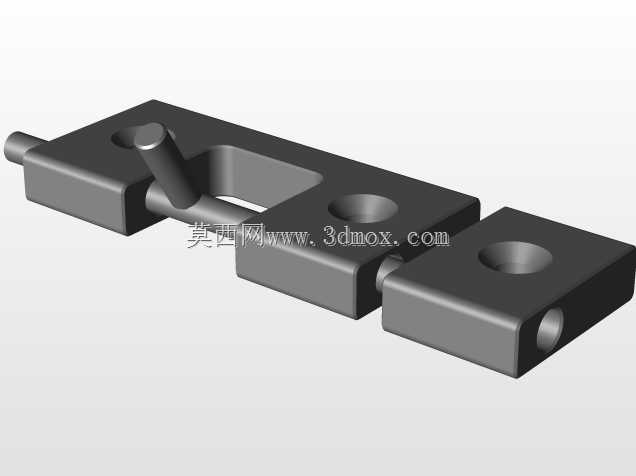

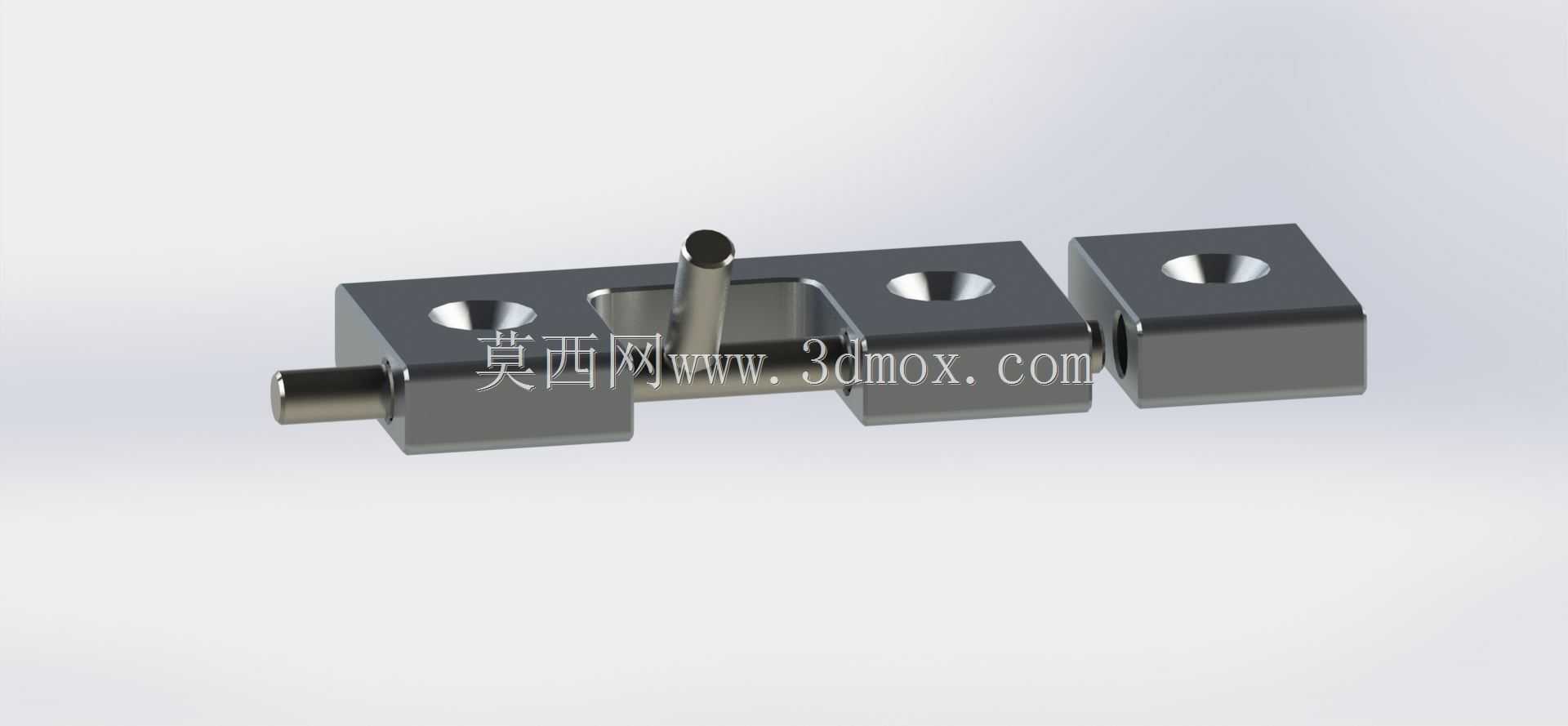

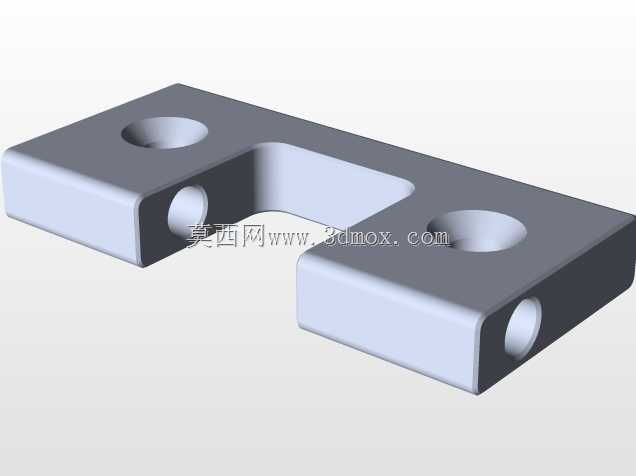

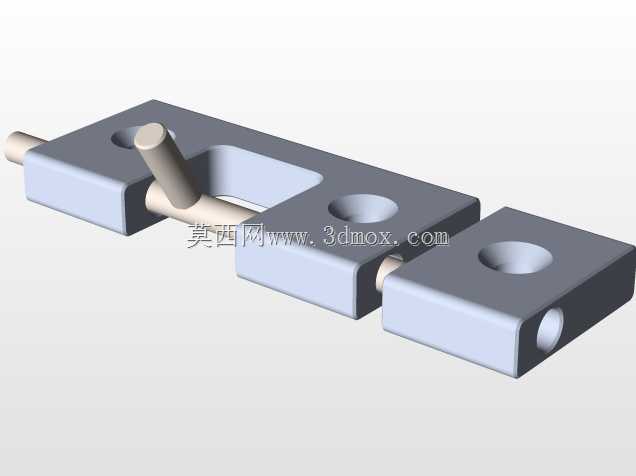

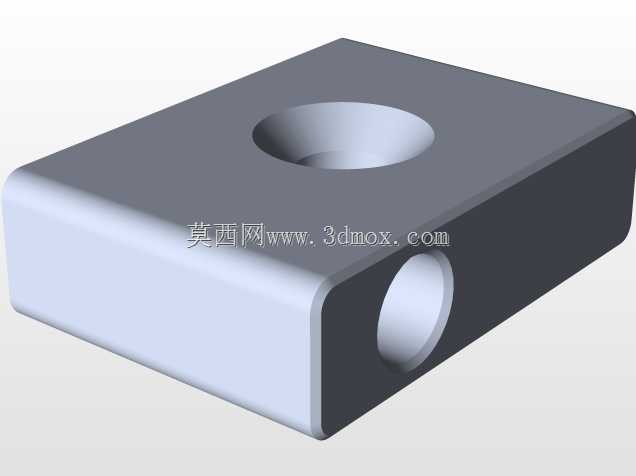

这款插销式门闩主要面向小型设备舱门、工业柜体侧门、防护栏检修门的锁止场景使用，区别于民用家装的薄型插销，整体采用方块式分体座体设计，能适配厚度1.5-6mm的金属门板或型材框架安装，在设备运维、车间防护、小型机柜装配场景中，可实现门扇与门框的快速刚性锁止，避免门扇受振动意外开启。从结构设计逻辑来看，三个独立的方形安装座沿插销轴向排布，两端座体固定在门框侧，中间座体固定在活动门扇上，插销杆贯穿三个座体的同轴通孔完成锁止，相比单座悬臂式插销，这种多座支撑的结构能承受更大的侧向冲击力，即便门扇受外力碰撞，插销杆也不会出现弯曲变形导致锁止失效。插销杆端部做了小圆角导向处理，装配时即便座体存在小幅安装同轴度偏差，也能顺利插入对应孔位，降低现场安装的对位精度要求；杆身配套的提钮采用过盈压装结构，没有额外的紧固件，日常拨动时不会出现松脱掉落的问题，提钮的高度刚好高出座体上表面8mm，操作人员戴劳保手套也能顺利拨动，不会出现滑脱情况。每个安装座上都预制了沉头安装孔，适配M4规格的内六角沉头螺丝，安装后螺丝头完全沉入座体表面，不会突出刮蹭过往人员或线缆，座体的底面做了0.2mm的浅凹槽设计，安装时可以在槽内预置薄橡胶密封垫，既能够填补安装面的平面度误差，也能避免金属座体与门板直接接触产生电化学腐蚀，在潮湿的车间户外场景下也能长期使用。从安装边界来看，单个安装座的外形尺寸为20mm见方，总厚度12mm，三个座体沿轴向的总安装跨度为110mm，安装时只需要在门板和门框对应位置预留螺丝过孔，不需要做额外的沉槽加工，对安装面的加工精度要求很低，即便现场手工钻孔也能完成装配。插销的有效锁止行程为25mm，解锁状态下插销杆不会完全脱离中间的门扇安装座，避免长期使用后插销杆从座体中滑落丢失，锁止状态下插销杆伸入两端门框座体的深度各为10mm，足够承受日常使用中的拉扯冲击力，不会因为振动导致插销自行滑出解锁。在实际选型适配时，这款门闩不需要配套额外的锁扣或挂钩，直接通过插销杆的剪切力承受门扇的外力，相比旋转式锁扣，没有复杂的铰接转动结构，不存在铰接点磨损松旷的问题，长期免维护周期更长，适合用在不频繁开启的检修门、防护门位置，结构件全部采用金属材质加工，没有易损的塑料部件，在有切削液、少量油污的工业车间环境中也不会出现老化脆裂的问题。
