铸造壳体式空气泄漏检测工装装置

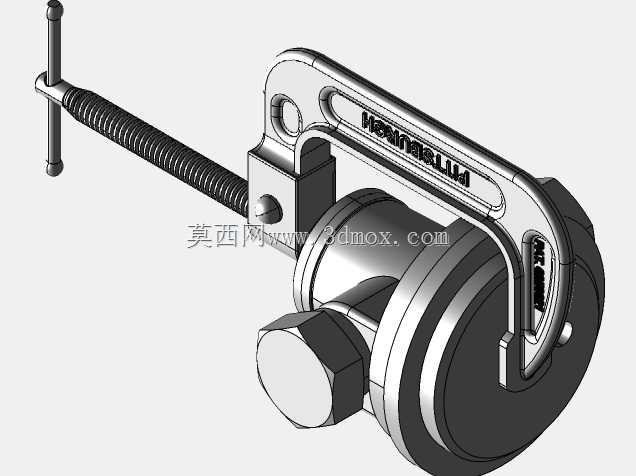

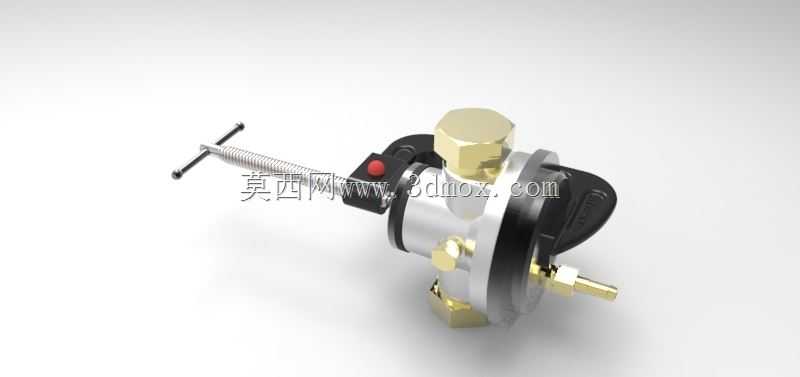

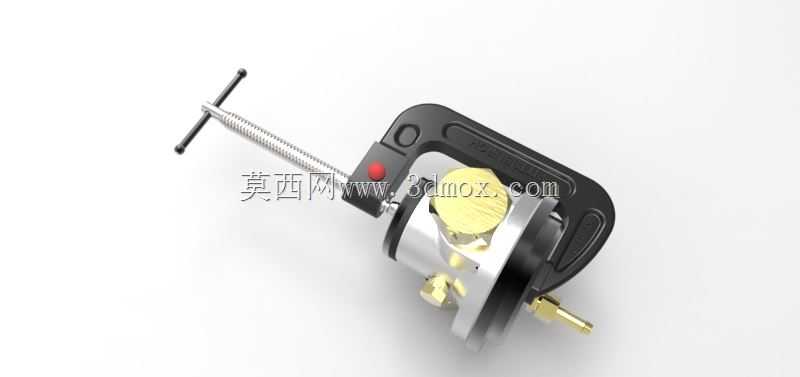

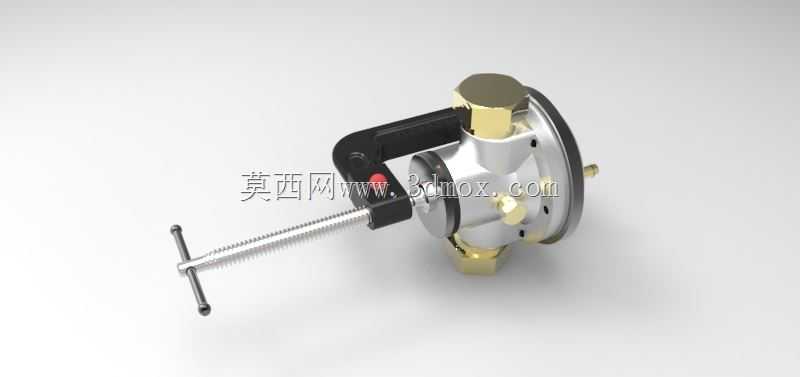

在汽车零部件、气动元件、小型承压壳体的生产制程中，气密性检测是把控产品出厂合格率的核心工序，这套带C型夹紧结构的空气泄漏测试装置，正是针对中小尺寸带接口铸造壳体类工件开发的快检工装，适配生产线旁的快速抽检与全检工位，能在不破坏工件表面状态的前提下完成密封性能验证。装置的核心功能是通过手动夹紧机构将待测工件与测试气路快速压合密封，连通压力控制模块后向工件内腔充入设定压力的压缩空气，通过保压阶段的压力衰减量判定工件是否存在砂眼、焊缝虚接、密封面缺陷等泄漏问题，相比传统浸水式检漏，这套装置不会打湿工件表面，检测后无需额外烘干工序，检测效率提升40%以上，也避免了水渍残留导致的工件锈蚀风险。从设计逻辑来看，这套装置优先考虑了现场操作的便捷性，采用C型开放式夹钳结构作为承载主体，夹钳本体采用铸造一体成型，刚性充足，在最大5bar测试压力下不会出现形变导致的密封面偏移；前端的T型丝杆手动夹紧结构，操作时无需额外气源或电源辅助，转动手轮即可推动压头前进，压头端面嵌有丁腈橡胶密封垫，能适配工件表面的轻微铸造粗糙度，保证压合后的密封可靠性，丝杆行程预留了25mm的调节空间，可兼容一定尺寸范围内的不同规格工件，减少换型调整的时间。装置集成的压力控制模块直接固定在夹钳本体上，缩短了气路连接路径，减少了气路接头带来的额外泄漏点，提升检测结果的准确性；模块上集成的压力调节旋钮、快速气路接口，可直接对接车间现有压缩空气管路，外接数显压力表或泄漏检测仪即可完成数据读取，无需额外搭建测试台架。安装边界方面，整套装置无需固定在工作台面上，可根据工位需求灵活移动摆放，整体握持结构符合人体工程学设计，操作人员单手握持夹钳手柄即可完成对位、夹紧、测试的全流程操作，压头与工件定位基准的同轴度控制在0.1mm以内，避免压偏导致的密封失效或工件表面压伤；气路接口采用标准快插式设计，可快速更换不同规格的密封接头，适配不同口径的工件接口，适配工件的最大外轮廓尺寸不超过120mm，密封测试压力范围覆盖0.1-5bar，可满足绝大多数低压承压铸造壳体的泄漏检测需求。在实际产线应用中，这类工装常布置在铸造工序后的去毛刺工位旁、装配线的上料端，操作人员完成工件外观检查后即可同步完成气密性测试，无需将工件转运至专门的检测室，大幅缩短了工件流转路径，对于小批量多品种的生产场景，这套装置的适配性远高于定制化的专用检漏夹具，能有效降低生产环节的工装投入成本。
